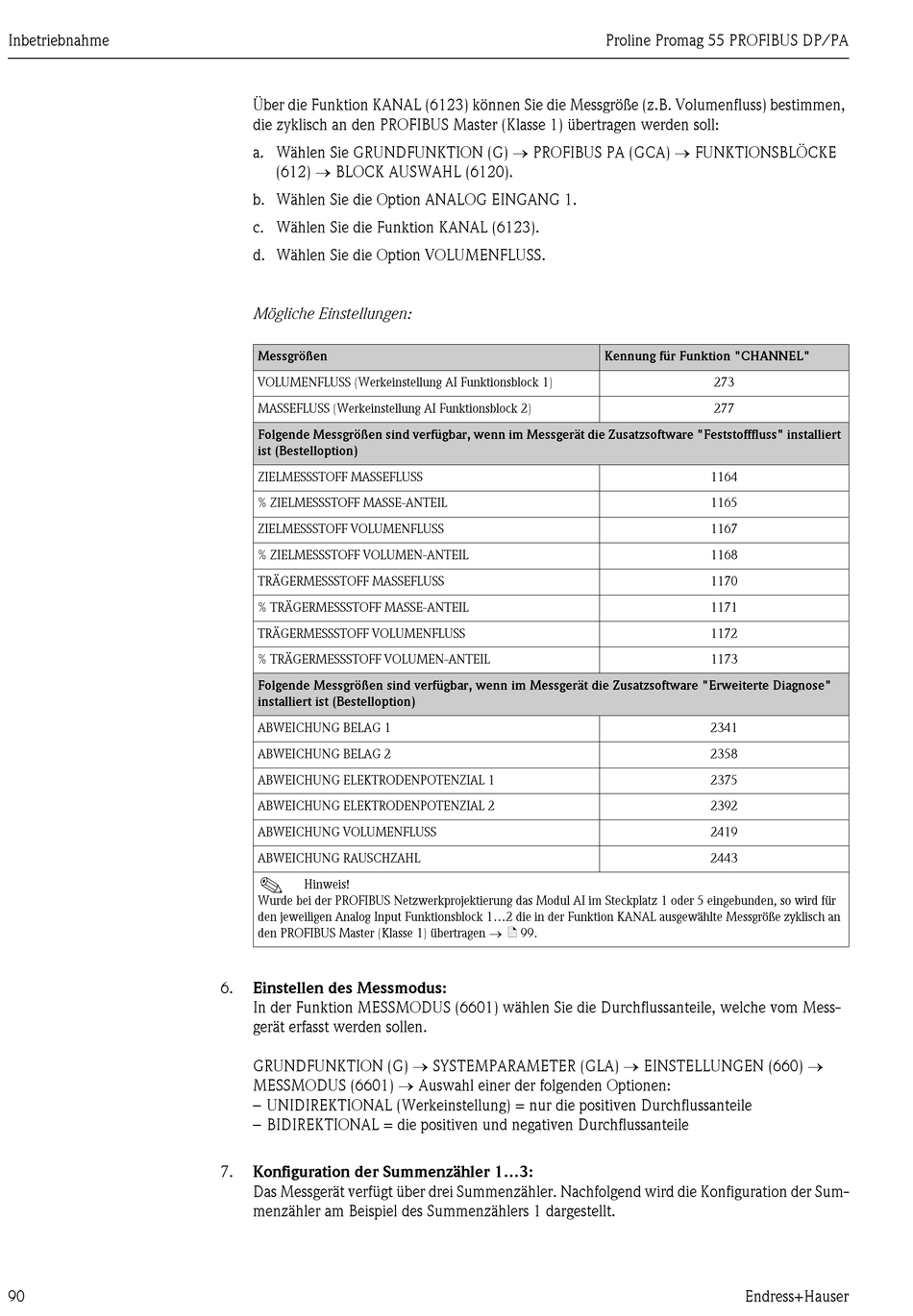

Endress+Hauser Proline Promag 55 PROFIBUS DP/PA Betriebsanleitung Seite 90

Inbetriebnahme
90
Über die Funktion KANAL (6123) können Sie die Messgröße (z.B. Volumenfluss) bestimmen,
die zyklisch an den PROFIBUS Master (Klasse 1) übertragen werden soll:
a. Wählen Sie GRUNDFUNKTION (G)  PROFIBUS PA (GCA)  FUNKTIONSBLÖCKE
(612)  BLOCK AUSWAHL (6120).
b. Wählen Sie die Option ANALOG EINGANG 1.
c. Wählen Sie die Funktion KANAL (6123).
d. Wählen Sie die Option VOLUMENFLUSS.
Mögliche Einstellungen:
Messgrößen
VOLUMENFLUSS (Werkeinstellung AI Funktionsblock 1)
MASSEFLUSS (Werkeinstellung AI Funktionsblock 2)
Folgende Messgrößen sind verfügbar, wenn im Messgerät die Zusatzsoftware "Feststofffluss" installiert
ist (Bestelloption)
ZIELMESSSTOFF MASSEFLUSS
% ZIELMESSSTOFF MASSE-ANTEIL
ZIELMESSSTOFF VOLUMENFLUSS
% ZIELMESSSTOFF VOLUMEN-ANTEIL
TRÄGERMESSSTOFF MASSEFLUSS
% TRÄGERMESSSTOFF MASSE-ANTEIL
TRÄGERMESSSTOFF VOLUMENFLUSS
% TRÄGERMESSSTOFF VOLUMEN-ANTEIL
Folgende Messgrößen sind verfügbar, wenn im Messgerät die Zusatzsoftware "Erweiterte Diagnose"
installiert ist (Bestelloption)
ABWEICHUNG BELAG 1
ABWEICHUNG BELAG 2
ABWEICHUNG ELEKTRODENPOTENZIAL 1
ABWEICHUNG ELEKTRODENPOTENZIAL 2
ABWEICHUNG VOLUMENFLUSS
ABWEICHUNG RAUSCHZAHL
!
Hinweis!
Wurde bei der PROFIBUS Netzwerkprojektierung das Modul AI im Steckplatz 1 oder 5 eingebunden, so wird für
den jeweiligen Analog Input Funktionsblock 1...2 die in der Funktion KANAL ausgewählte Messgröße zyklisch an
den PROFIBUS Master (Klasse 1) übertragen  ä 99.
6. Einstellen des Messmodus:
In der Funktion MESSMODUS (6601) wählen Sie die Durchflussanteile, welche vom Mess-
gerät erfasst werden sollen.
GRUNDFUNKTION (G)  SYSTEMPARAMETER (GLA)  EINSTELLUNGEN (660) 
MESSMODUS (6601)  Auswahl einer der folgenden Optionen:
– UNIDIREKTIONAL (Werkeinstellung) = nur die positiven Durchflussanteile
– BIDIREKTIONAL = die positiven und negativen Durchflussanteile
7. Konfiguration der Summenzähler 1...3:
Das Messgerät verfügt über drei Summenzähler. Nachfolgend wird die Konfiguration der Sum-
menzähler am Beispiel des Summenzählers 1 dargestellt.
Proline Promag 55 PROFIBUS DP/PA
Kennung für Funktion "CHANNEL"
273
277
1164
1165
1167
1168
1170
1171
1172
1173
2341
2358
2375
2392
2419
2443
