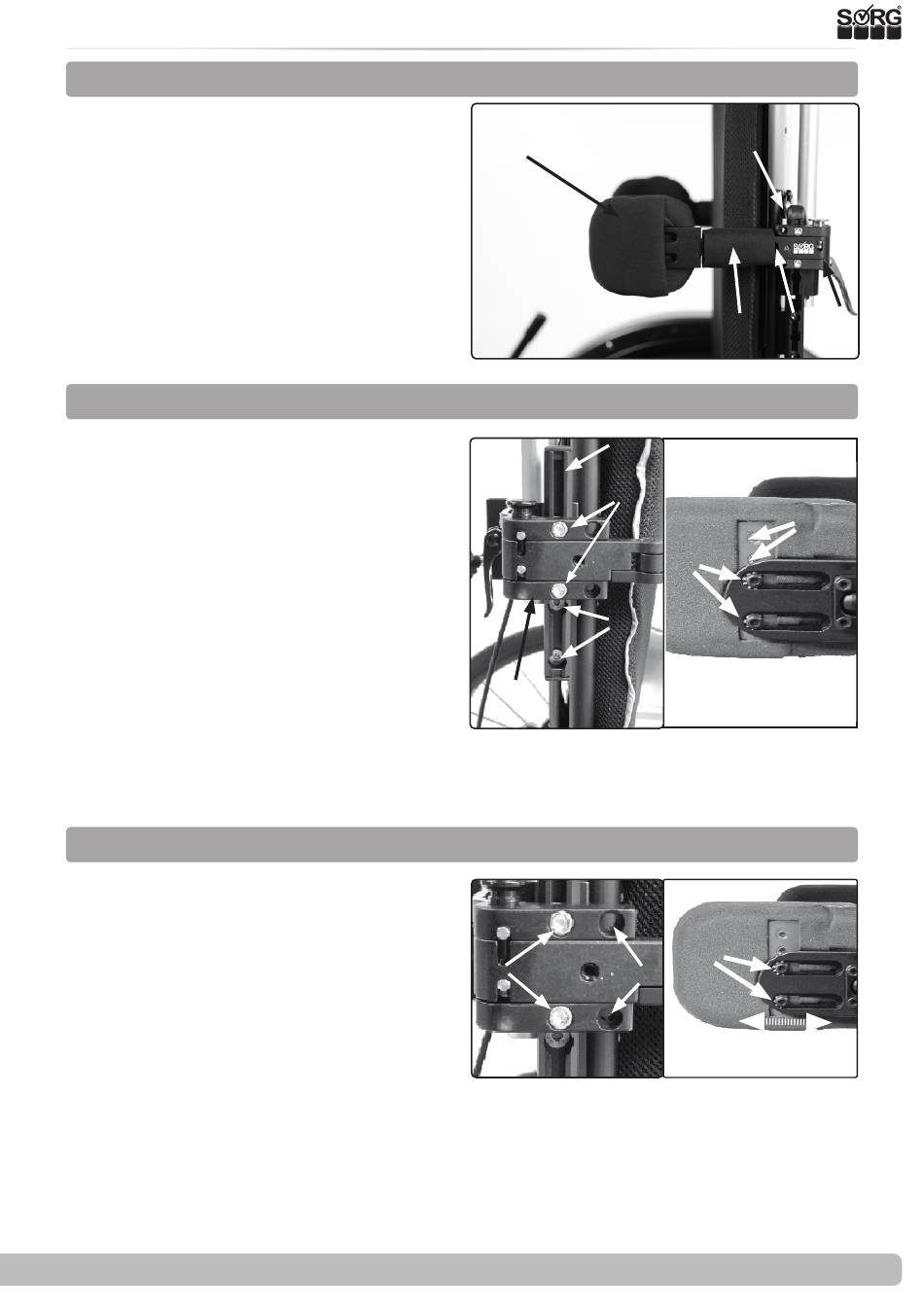

3.9 Baugruppe Pelotten
3.9.1 Nomenklatur
(1) Die Pelotten setzen sich aus folgenden
Teilen zusammen:
•
(A) Pelottenpolster
•
(B) Anbindung
•
(C) Verschlussgelenk
•
(D) Pelottenhalter
•
(E) Schutzummantelung
3.9.2 Vertikale Einstellung
(2) Die vertikale Einstellung der Pelotten er-
folgt zum einen stufenlose durch Verschieben
des Verschlussgelenks (A). Schrauben (B)
lösen, Verschlussgelenk in die gewünschte Po-
sition verschieben, Schrauben (B) wieder fest
anziehen.
Vertikale Einstellung
(2) Die vertikale Einstellung der Pelotten kann
zum anderen durch Drehen der C-Schiene
(C) erfolgen. Verschlussgelenk (A) mittels der
Schrauben (B) komplett entfernen. Schrauben
(D) entfernen, C-Schiene um 180° drehen,
Schrauben (D) wieder einsetzen und festdre-
hen. Verschlussgelenk (A) mittels der Schrau-
ben (B) wieder an die C-Schine montieren und
Schraben (B) fest zudrehen.
3.9.3 Horizontale Einstellung
(4) Die horizontale Verstellung kann zum
einen durch Versetzen des Verschlussgelenks
erfolgen. Schrauben (A) entfernen, Verschluss-
gelenk in die Bohrungen (B) versetzen (oder
umgekehrt), Schrauben wieder einsetzen und
fest anziehen.
Horizontale Einstellung
(5) Die horizontale Verstellung kann zum an-
deren durch Versetzen des Polsters erfolgen.
Bezüge entfernen, Schrauben (A) lösen, Polster
verschieben, Schrauben wieder fest anziehen,
Bezüge wieder überstülpen.
2025-06-10
(1)
(A)
(2)
(A)
(4)
(A)
Serviceheft Jump gamma
(B)
(E)
(D)
(C)
(3)
(B)
(A)
(D)
(5)
(A)
(B)
(C)
(B)
25 von 32
