3.3 Baugruppe Beinstützen
Erhöhung der Drehpunkts - Beinstütze hochschwenkbar
Bei der Nutzung besonders hoher Sitzkissen kann es sinnvoll sein, den Drehpunkt der hoch-
schwenkbaren Beinstütze höher zu setzen, um ihn an den Kniedrehpunkt des Nutzers anzu
gleichen.

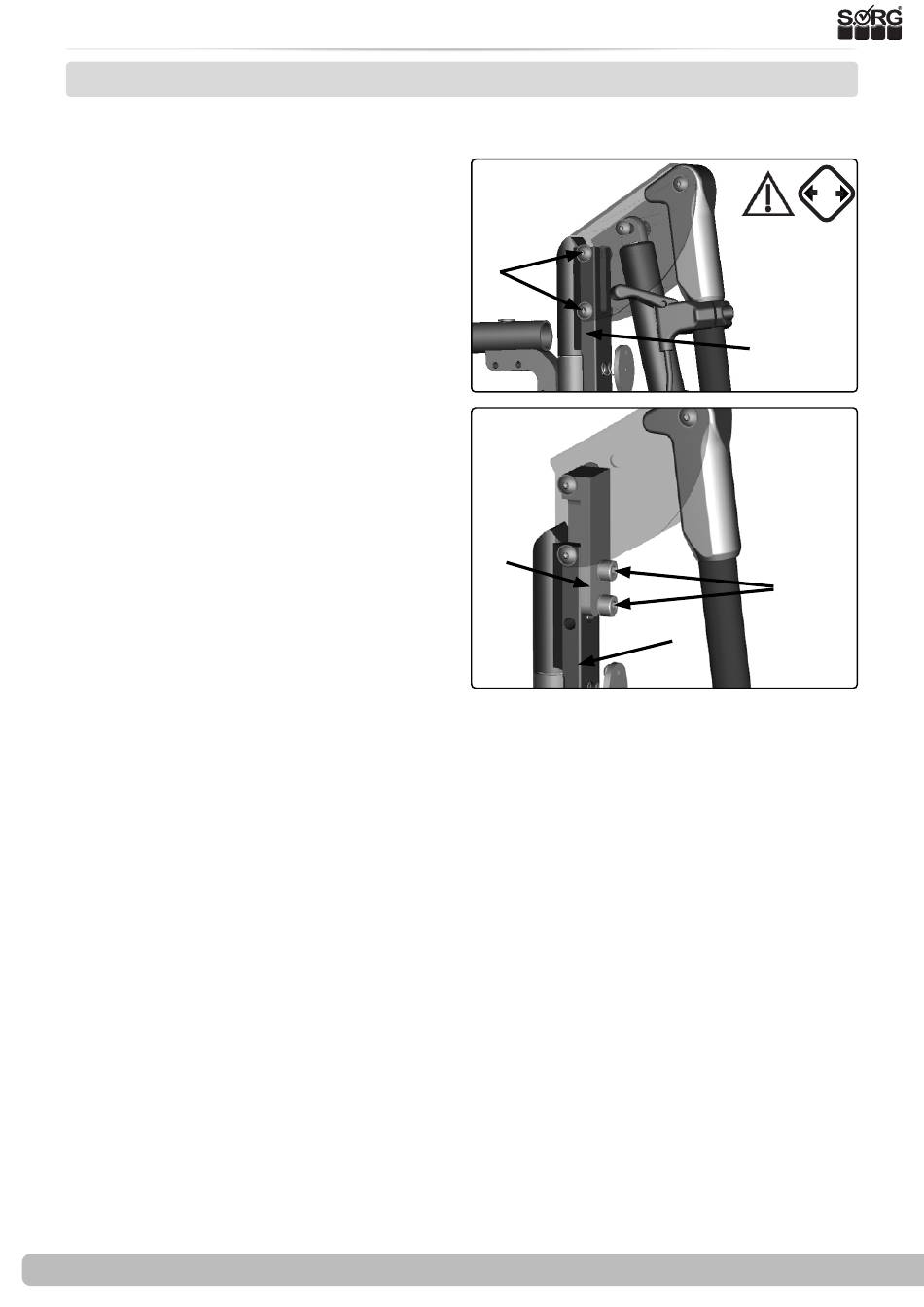

(3) Entfernen Sie dazu die 4 Schrauben (A) in-
klusive der Gewindebuchsen und entfernen Sie
die Beinstütze vom Beinstützenhalter. (B)
(4) Erhöhung (A) mit den gelieferten Schrau-
ben und Sicherungsschrauben (B) fest mit dem
Beinstützenhalter (C) verschrauben.
Montieren Sie dann die Beinstütze wieder in
die neuen Positionen und drehen Sie die 4 ent-
fernten Schrauben (3A) inklusive der Gewinde-
buchsen wieder fest an.
16 von 32
(3)
(A)
(4)
(A)
Serviceheft Jump gamma
2x
2x
(B)
(B)
(C)
2025-06-10
