PALE APERTE -

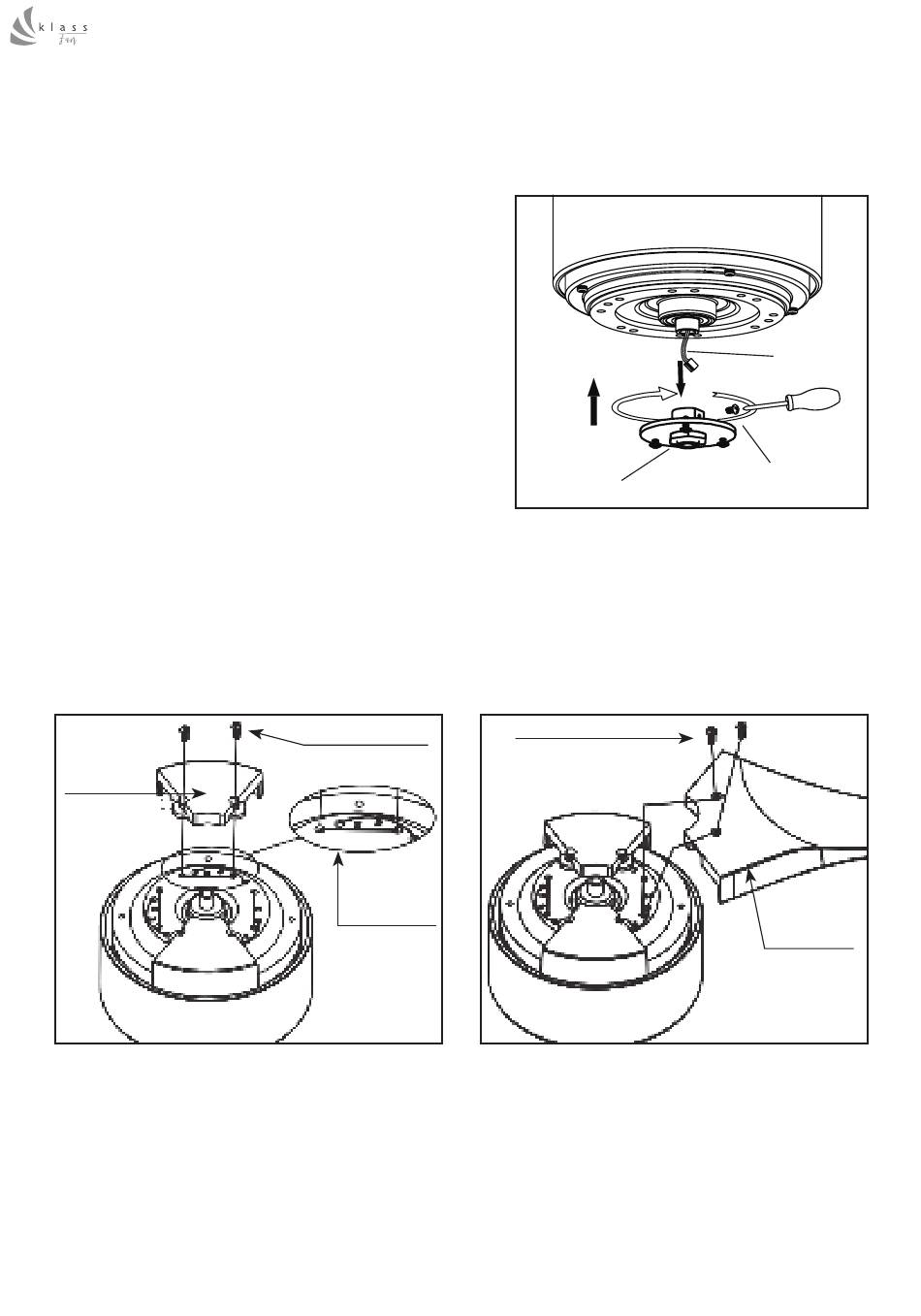

INSTALLAZIONE DEL CONNETTORE LUCE
Far passare il cavo attraverso il foro
del connettore della luce.
Allineare il connettore della luce
all'albero del motore e serrarlo.
Avvitare il connettore della luce dal
lato.
Installazione di 2 pale (SOLO PER PALE P1, P2 e P4 ):
Prima di montare le pale, segnare la pala e bloccare i fori di montaggio sulla
piastra del motore.
Iniziare a montare entrambi adattatori e fissarli con le viti.
Ancora non stringere le viti fino in fondo.
Blocco
fisso
Posizionare le pale nei due spazi rimanenti.
Avvitare con le 2 viti.
Regolare il congiunto in modo che ci sia uno spazio minimo tra le pale e gli
elementi di fissaggio, stringere le viti.
con o senza kit luce
Viti
Marchio
Installazione
"2"
Connettore luce
Viti
72
Motore
Cavo
Vite
Pala
