KLASS Fan MODULO REGULAR V2 Anleitung Seite 14

PALES OUVERTES -

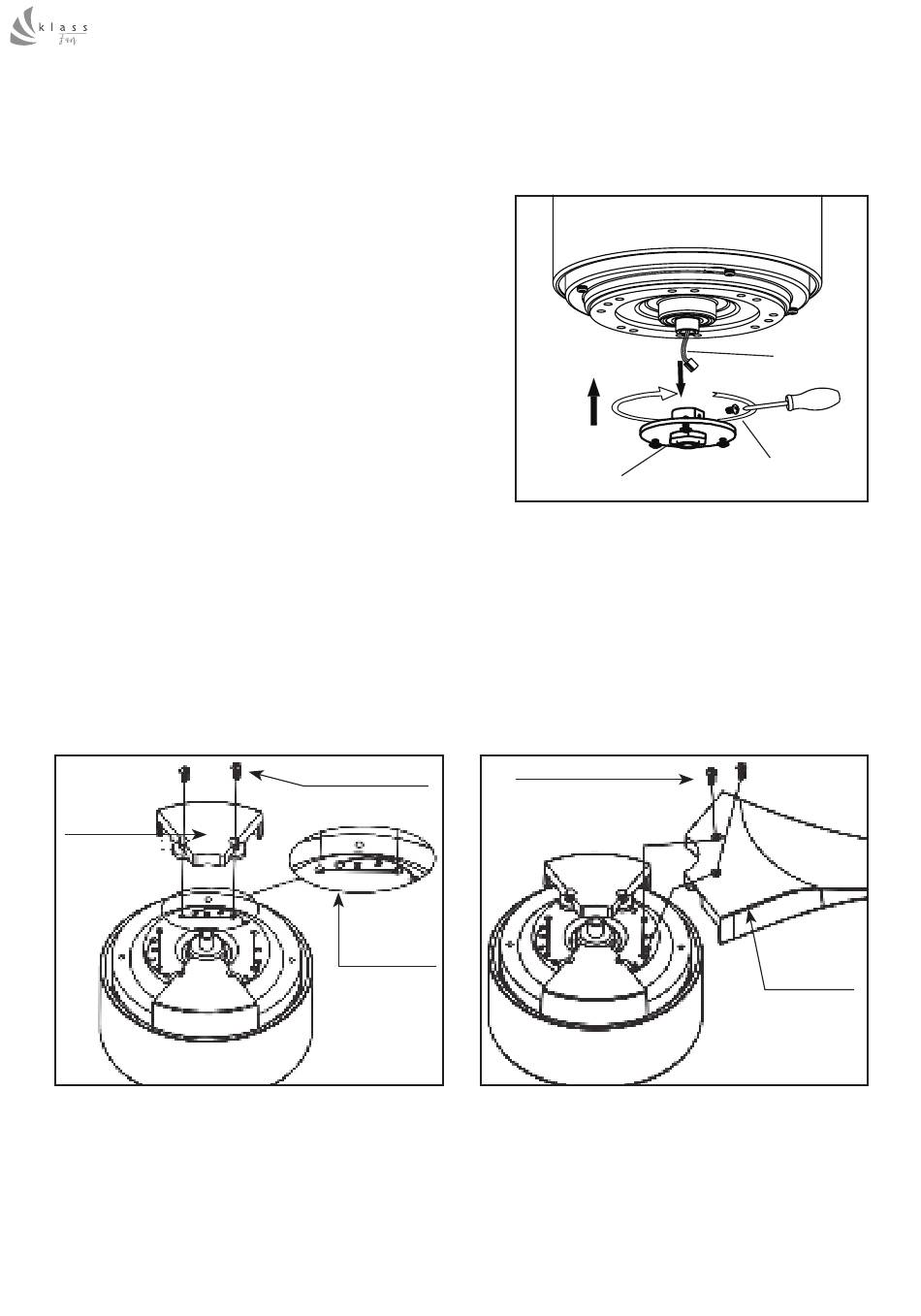

INSTALLATION DU CONNECTEUR LUMIÈRE
Faites passer le câble à travers le trou
du connecteur de lumière.
Alignez le
lumière sur l'arbre
et serrez-le.
Vissez le connecteur de lumière par le
côté.
Installation de 2 pales (UNIQUEMENT pour les pales P1, P2 et P4):
Avant de loger les pales, veuillez repérer les trous de fixation des pales et des
blocs sur la platine du moteur.
Commencez par monter les deux blocs, et fixez-les à l'aide des blocs.
Ne serrez pas au maximum vos vis de façon à pouvoir laisser du jeu pour le
calage final.
Bloc 2
pales
Placez les pales sur les deux espaces restant.
Vissez ces dernières avec les 2 vis.
Ajustez l'ensemble afin d'avoir un minimum d'espace entre les pales et les
blocs, serrez les vis.
avec ou sans kit de lumière
connecteur de
du moteur
Vis
Marque
"2"
Connecteur lumière
Vis
12
Moteur
Câble
Vis
Pales
