CONNEXIONS ÉLECTRIQUES
ATTENTION! Assurez-vous que le disjoncteur de la ligne est bien
disjoncté.
Prenez le récepteur de la télécommande et glissez le sous la rotule du
ventilateur.
Attention à ne pas sectionner les câbles latéraux du récepteur.

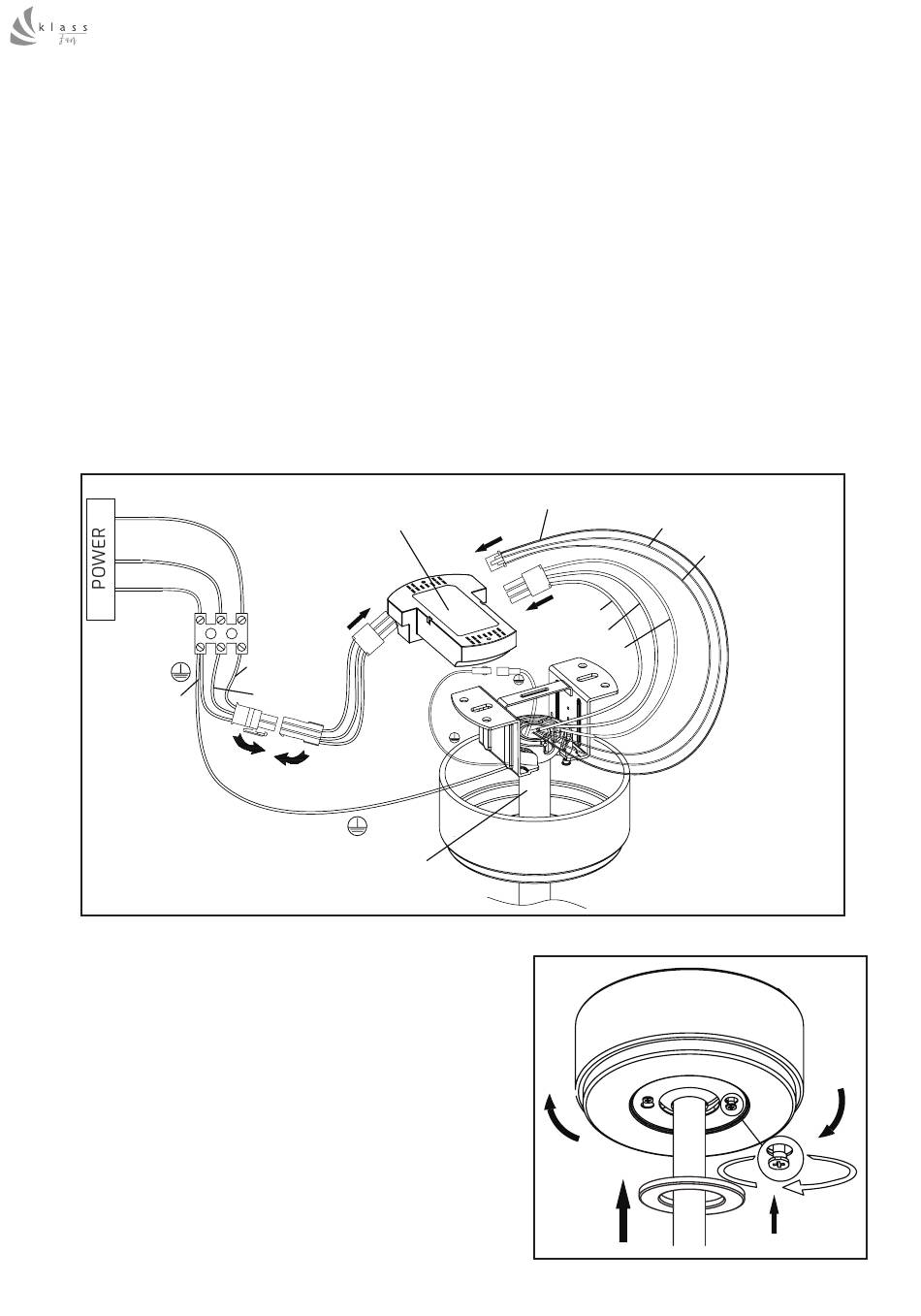

Connectez le réseau électrique à la borne ou domino situé sur la platine.
Attention, n'inversez pas les câbles Phase et Neutre. Faite attention au fil noir,
c'est l'antenne du récepteur.
Connectez les câbles qui sortent du ventilateur à l'aide du connecteur, faite de
même avec les câbles sortis du domino.
Assurez-vous que les câbles au bornier sont bien connectés.
L
N
Vert
Vert
Rangez les câbles avec soin, sans forcer sur
les connecteurs, réassemblez la canopée.
Fixez la canopée sur le support de suspension
en la poussant vers le haut et en la faisant
tourner pour placer les vis dans les deux
trous de serrure.
Serrez fermement les deux vis.
Fixez le couvercle de la canopée avec un
aimant à la canopée
Récepteur
L (noir)
L (bleue)
Ventilateur
Lumière Y (jaune)
Marron L3
Rouge L2
Orange L1
10
Lumière + (noir)
Lumière W
(blanc)
