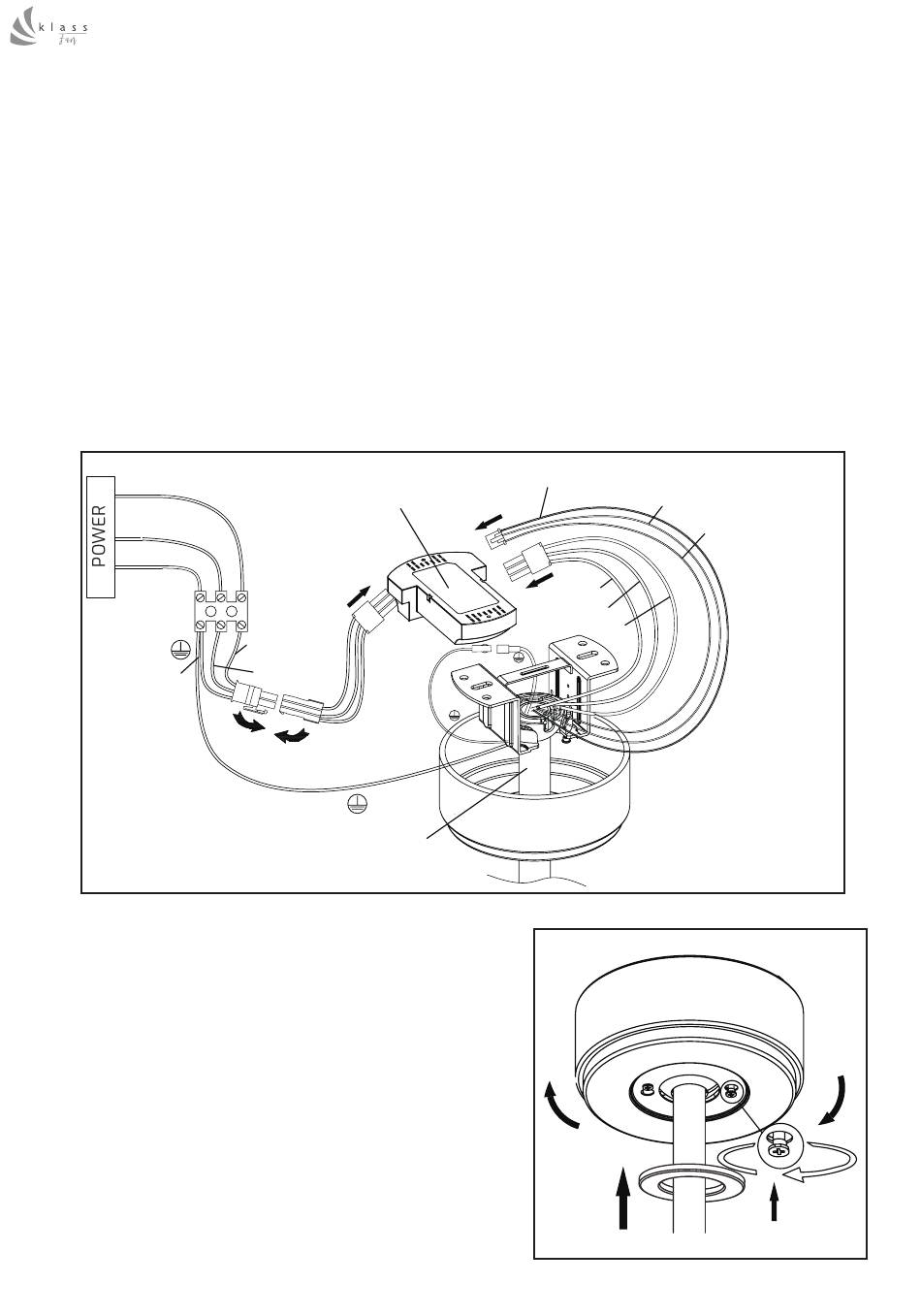

CONEXIONES ELÉCTRICAS
¡ATENCIÓN! Asegúrese de que el interruptor de circuito esté
desenchufado.
Tome el receptor del mando a distancia y deslícelo bajo la rótula del ventilador.
Tenga cuidado de no romper los cables laterales del receptor. Conecte la red
ecléctica al terminal o al dominó situado junto a la placa. Tenga cuidado de no
inertir los cables de fase y neutro. Preste atención al cable negro ya que es la
antena del receptor.
Conecte los cables que salen del ventilador con el conector, haga lo mismo con
los cables de la salida del dominó.
Asegúrate de que los cables del bloque de terminales estén bien conectados.
L
N
Verde
Verde
Tenga cuidado con los cables, sin forzar los
conectores, vuelva a montar la cubierta.
Fije la cubierta a la placa de montaje
empujando hacia arriba y girando para
colocar los tornillos en los dos orificios clave.
Apriete firmemente
Fije la tapa de la cubierta con imán a la
cubierta.
Receptor
L (negro)
L (azul)
Ventilador
los dos tornillos.
Luz Y (amarillo)
Marrón L3
Rojo L2
Naranja L1
50
Luz + (negro)
Luz W (blanco )
