Für den Elektriker

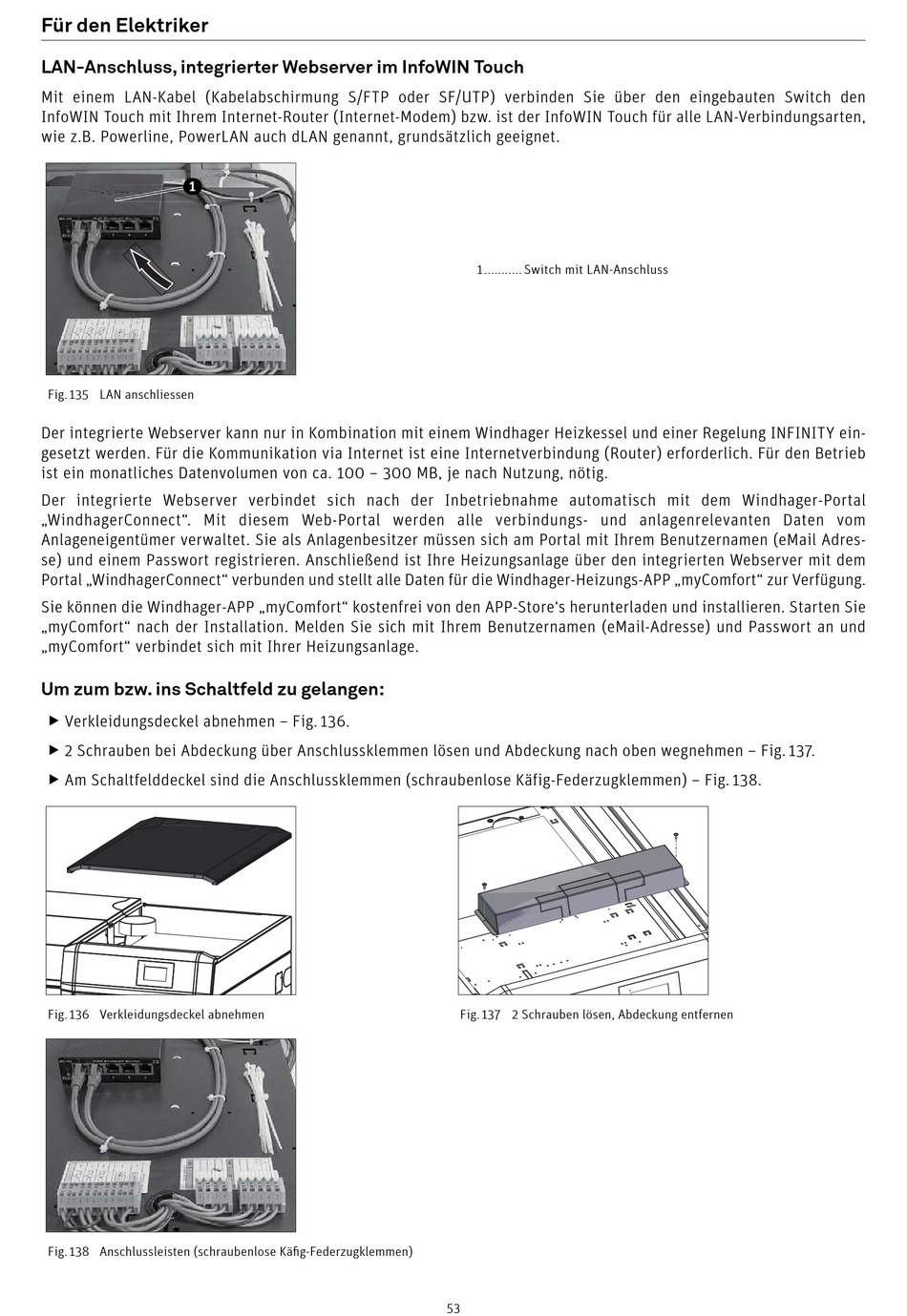

LAN-Anschluss, integrierter Webserver im InfoWIN Touch
Mit einem LAN-Kabel (Kabelabschirmung S/FTP oder SF/UTP) verbinden Sie über den eingebauten Switch den
InfoWIN Touch mit Ihrem Internet-Router (Internet-Modem) bzw. ist der InfoWIN Touch für alle LAN-Verbindungsarten,
wie z.B. Powerline, PowerLAN auch dLAN genannt, grundsätzlich geeignet.
1
Fig. 135 LAN anschliessen
Der integrierte Webserver kann nur in Kombination mit einem Windhager Heizkessel und einer Regelung INFINITY ein-
gesetzt werden. Für die Kommunikation via Internet ist eine Internetverbindung (Router) erforderlich. Für den Betrieb
ist ein monatliches Datenvolumen von ca. 100 – 300 MB, je nach Nutzung, nötig.
Der integrierte Webserver verbindet sich nach der Inbetriebnahme automatisch mit dem Windhager-Portal
„WindhagerConnect". Mit diesem Web-Portal werden alle verbindungs- und anlagenrelevanten Daten vom
Anlageneigentümer verwaltet. Sie als Anlagenbesitzer müssen sich am Portal mit Ihrem Benutzernamen (eMail Adres-
se) und einem Passwort registrieren. Anschließend ist Ihre Heizungsanlage über den integrierten Webserver mit dem
Portal „WindhagerConnect" verbunden und stellt alle Daten für die Windhager-Heizungs-APP „myComfort" zur Verfügung.
Sie können die Windhager-APP „myComfort" kostenfrei von den APP-Store's herunterladen und installieren. Starten Sie
„myComfort" nach der Installation. Melden Sie sich mit Ihrem Benutzernamen (eMail-Adresse) und Passwort an und
„myComfort" verbindet sich mit Ihrer Heizungsanlage.
Um zum bzw. ins Schaltfeld zu gelangen:
„ Verkleidungsdeckel abnehmen – Fig. 136.
„ 2 Schrauben bei Abdeckung über Anschlussklemmen lösen und Abdeckung nach oben wegnehmen – Fig. 137.
„ Am Schaltfelddeckel sind die Anschlussklemmen (schraubenlose Käfig-Federzugklemmen) – Fig. 138.
Fig. 136 Verkleidungsdeckel abnehmen
Fig. 138 Anschlussleisten (schraubenlose Käfi g-Federzugklemmen)
1 ........... Switch mit LAN-Anschluss
Fig. 137 2 Schrauben lösen, Abdeckung entfernen
53
