12.4
Mindestabstände für Brandschutz, Reinigung und Wartung
12.4.1
Pelletskessel
Folgende Mindestabstände zu brennbaren Materialien und für Anschluss, Reinigung und Wartung sind einzuhalten.
GEFAHR Verletzung
Aufstellungsrichtlinien für Heizräume beachten! Die Ausführung der Abgasstrecke muss den
brandschutztechnischen Anforderungen der regionalen Gesetzen, Verordnungen, Richtlinien und Normen
entsprechen.
Mindestabstände Abgasrohr (Verbindungsstück zum Kamin) zu brennbaren Bauteilen
400 mm
bei ungedämmtem Abgasrohr
100 mm
bei gedämmtem Abgasrohr (min. 2 cm Dämmstärke)
50 mm
bei geprüften, doppelwandigen Systemabgasanlagen
1
DIN V 18 160-1
2
gemäß Zulassung/Kennzeichnung der Systemabgasanlage
Abgasrohr oben
Alle Maße in mm.
1220
min. 30
1170

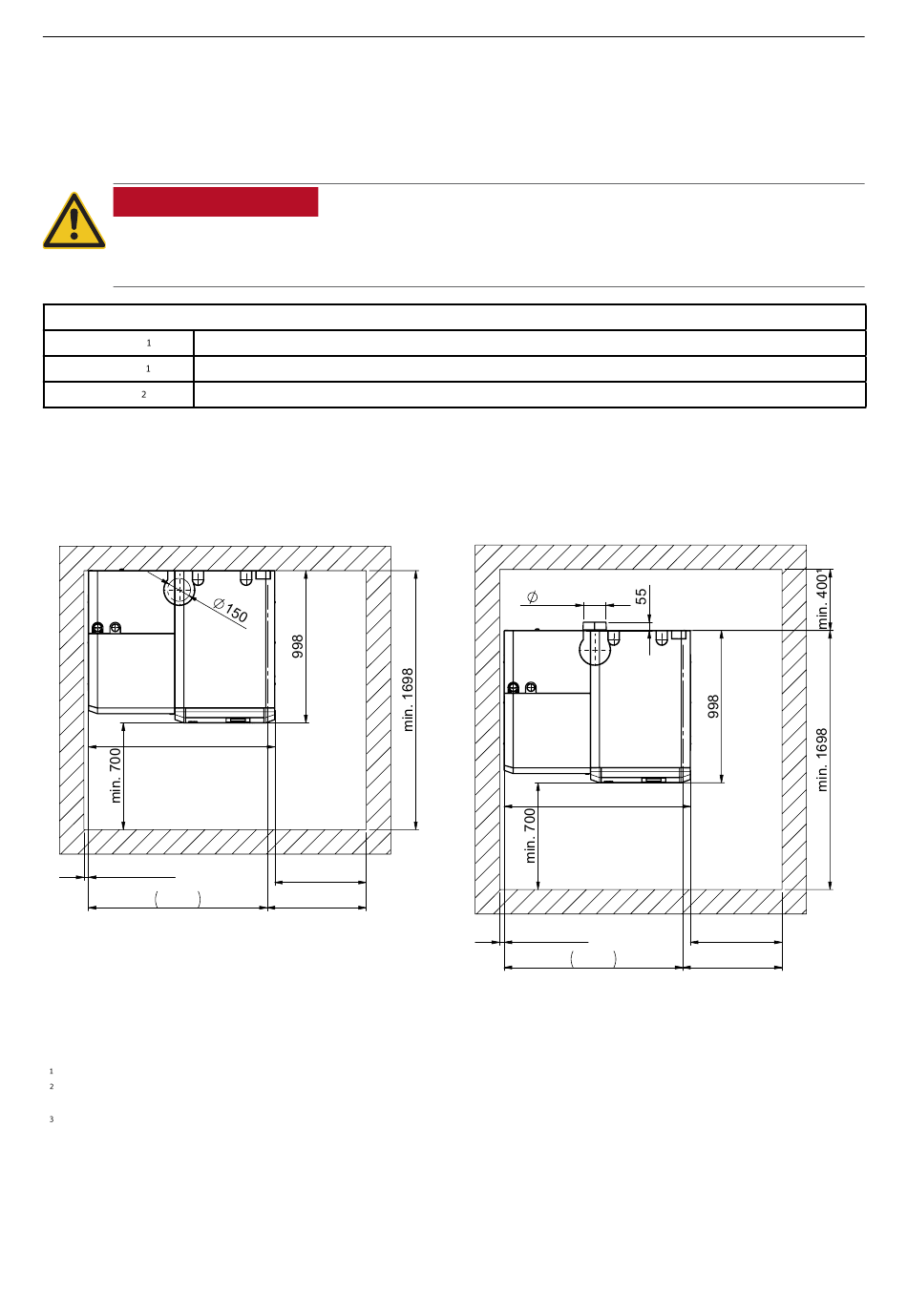

Fig. 14
Pelletskessel – Ansicht von oben
G .......... Abstand von Kante Sockel
H .......... Abstand von Kante Verkleidung
........... bei Abgasrohr hinten
........... bei Raumhöhe unter 2100 mm ist ein erhöhter Wartungsaufwand bzw. Reparaturaufwand einzuplanen.
Achtung: 1900 mm darf nicht unterschritten werden!
........... Wenn die Raumhöhe unter 2000 mm beträgt, ist das Zubehör „Stahlrohrführung der Zuführschläuche – DUO006" erforderlich.
Der Mindestradius beim Pelletschlauch wird ansonsten unterschritten.
(H) min. 600
(G) min. 650
21
Abgasrohr hinten
150
1220
min. 30
1170
Fig. 15
Pelletskessel – Ansicht von oben
(H) min. 600
(G) min. 650
