Für den Installateur

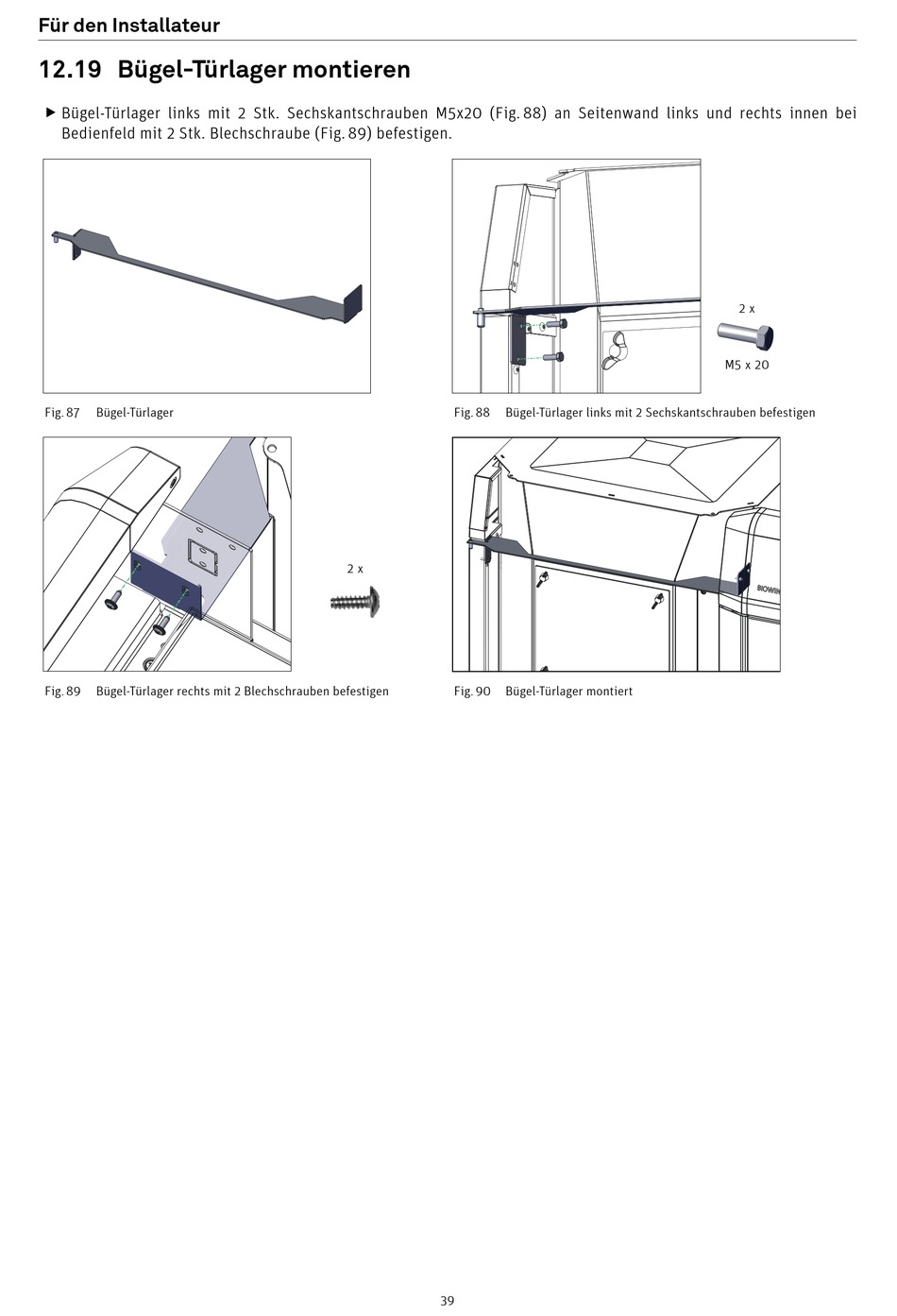

12.19 Bügel-Türlager montieren
„ Bügel-Türlager links mit 2 Stk. Sechskantschrauben M5x20 (Fig. 88) an Seitenwand links und rechts innen bei
Bedienfeld mit 2 Stk. Blechschraube (Fig. 89) befestigen.
Fig. 87 Bügel-Türlager
Fig. 89 Bügel-Türlager rechts mit 2 Blechschrauben befestigen
Fig. 88 Bügel-Türlager links mit 2 Sechskantschrauben befestigen
2 x
Fig. 90 Bügel-Türlager montiert
39
2 x
M5 x 20
