Für den Installateur

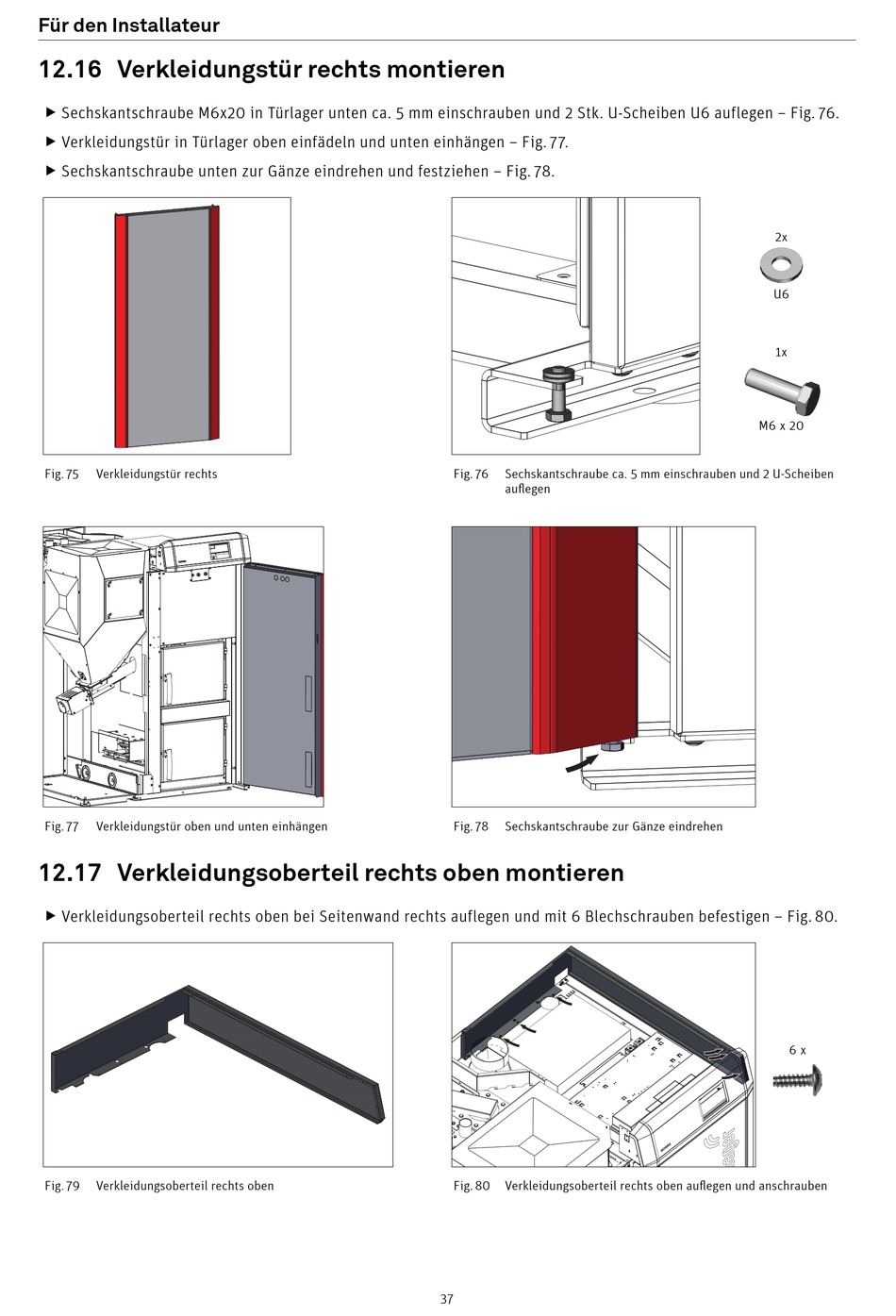

12.16 Verkleidungstür rechts montieren
„ Sechskantschraube M6x20 in Türlager unten ca. 5 mm einschrauben und 2 Stk. U-Scheiben U6 auflegen – Fig. 76.
„ Verkleidungstür in Türlager oben einfädeln und unten einhängen – Fig. 77.
„ Sechskantschraube unten zur Gänze eindrehen und festziehen – Fig. 78.
Fig. 75
Verkleidungstür rechts
Fig. 77
Verkleidungstür oben und unten einhängen
12.17 Verkleidungsoberteil rechts oben montieren
„ Verkleidungsoberteil rechts oben bei Seitenwand rechts auflegen und mit 6 Blechschrauben befestigen – Fig. 80.
Fig. 79
Verkleidungsoberteil rechts oben
Fig. 76
Sechskantschraube ca. 5 mm einschrauben und 2 U-Scheiben
aufl egen
Fig. 78
Sechskantschraube zur Gänze eindrehen
Fig. 80
Verkleidungsoberteil rechts oben aufl egen und anschrauben
37
2x
U6
1x
M6 x 20
6 x
