Für den Installateur
12.7

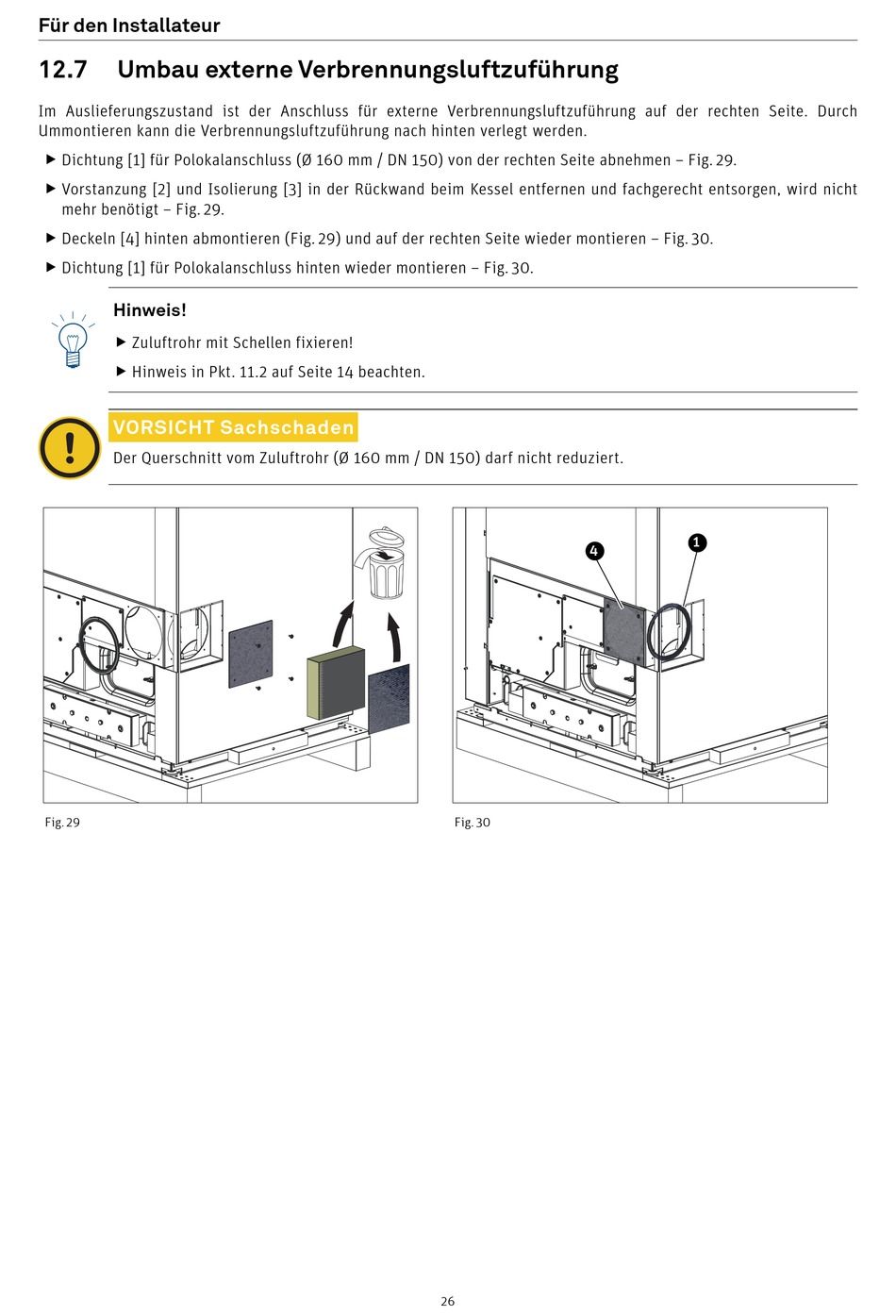

Umbau externe Verbrennungsluftzuführung
Im Auslieferungszustand ist der Anschluss für externe Verbrennungsluftzuführung auf der rechten Seite. Durch
Ummontieren kann die Verbrennungsluftzuführung nach hinten verlegt werden.
„ Dichtung [1] für Polokalanschluss (Ø 160 mm / DN 150) von der rechten Seite abnehmen – Fig. 29.
„ Vorstanzung [2] und Isolierung [3] in der Rückwand beim Kessel entfernen und fachgerecht entsorgen, wird nicht
mehr benötigt – Fig. 29.
„ Deckeln [4] hinten abmontieren (Fig. 29) und auf der rechten Seite wieder montieren – Fig. 30.
„ Dichtung [1] für Polokalanschluss hinten wieder montieren – Fig. 30.
Hinweis!
„ Zuluftrohr mit Schellen fixieren!
„ Hinweis in Pkt. 11.2 auf Seite 14 beachten.
VORSICHT Sachschaden
Der Querschnitt vom Zuluftrohr (Ø 160 mm / DN 150) darf nicht reduziert.
1
Fig. 29
4
3
2
4
Fig. 30
26
1
