BETRIEBSANLEITUNG
1 4 . 2 M A N U E L L E D I A G N O S E / P C

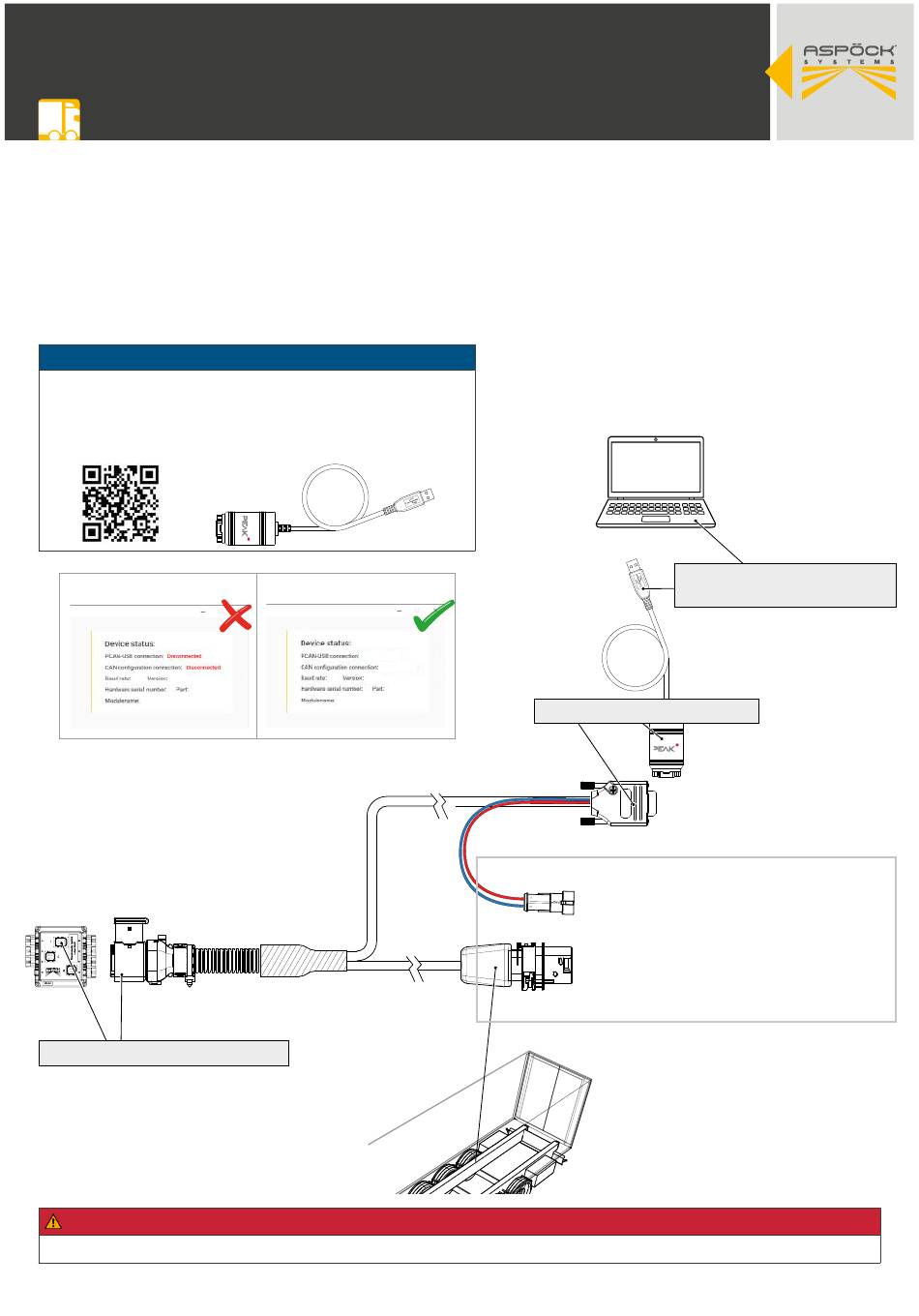

Um eine manuelle Diagnose des RADC 2.0 ECU durchzuführen, kann ein Laptop wie folgt mit
ECU, Fahrzeug und Laptop verbunden werden. Das Standlicht am Fahrzeug muss eingeschaltet
sein. Optional kann auch eine externe Stromversorgung der ECU angeschlossen werden, falls keine
Fahrzeugversorgung zur Verfügung steht.
HINWEIS / NOTE
Um eine korrekte Verbindung des Laptops mit
dem Fahrzeug herzustellen, muss der Gerätetreiber
für den PCAN USB-Adapter installiert sein.
https://www.peak-system.com/quick/DrvSetup
Nicht verbunden
Verbinden mit RADC ECU CONN-I
GEFAHR / DANGER
Während der Laptop mit dem Anhänger verbunden ist, muss die Feststellbremse betätigt sein.
|
RADC 2.0
BETRIEBSANLEITUNG
Verbunden
Connected
Connected
Verbinden mit PEAK USB-CAN
69-0354-007
-
Option 2 (Testbetrieb):
Anschluss an externe Stromquelle 14V-33V
(z.B. Batterie) zur Aktivierung des
RADC 2.0 (Superseal)
Option 1 (Realbetrieb):
Spannungsversorgung über Fahrzeugversor-
gungskabel (8-polig)
SALES
Verbinden mit USB Anschluss
Windows PC
67
