BETRIEBSANLEITUNG

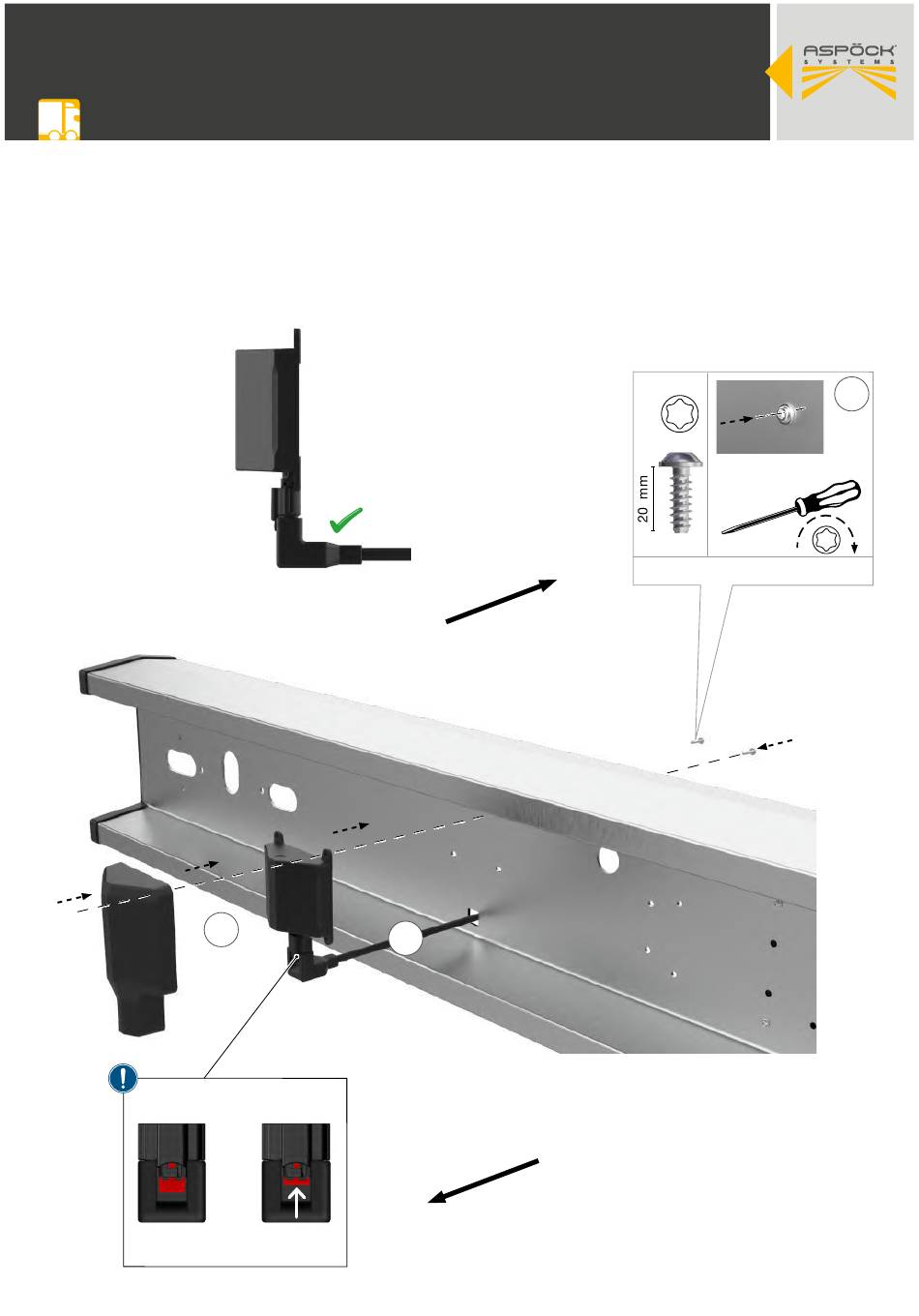

Montage des Sensors
Den sensorseitigen Stecker durch das untere große Bohrloch führen. Den Sensorstecker in den
Sensor einstecken und verriegeln. Die Abdeckung über den Sensor legen und beide Teile über den
Bohrungen für die Schrauben positionieren. Der Sensor wird nun gemeinsam mit der Abdeckung
von innen verschraubt.
3
TX20
Ø4.5 mm
2 ±0.2 Nm
Anhänger hinten
2
1
Verriegelung Sensor Stecker
Anhänger vorne
offen
geschlossen
|
RADC 2.0
BETRIEBSANLEITUNG
21
