AVANT A440857 Bedienungsanleitung
Wurzelgreifer
Verwandte Anleitungen für AVANT A440857
Inhaltszusammenfassung für AVANT A440857

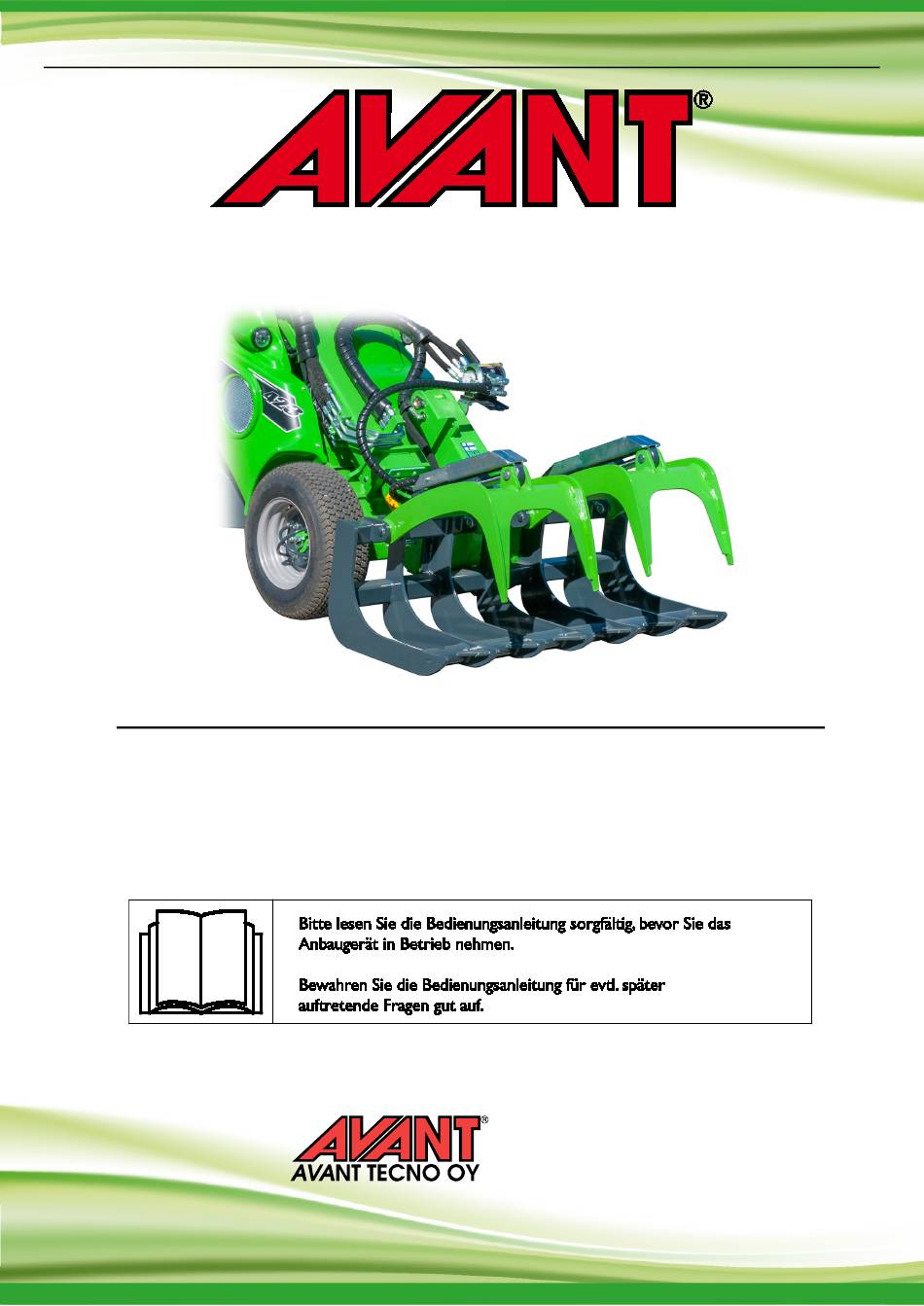

- Seite 1 Deutsch Wurzelgreifer 2020 1 Bedienungsanleitung für Anbaugeräte Wurzelgreifer Produktnummer A440857 1000 A429058 1300 A37537 Hersteller: Ylötie 1 33470YLÖJÄRVI FINLAND Tel. +358 3 347 8800 e-mail: sales@avanttecno.com Fax +358 3 348 5511 www.avanttecno.com A443331 2020 1 DE 2020-...
- Seite 2 Wurzelgreifer 2020 1...
-
Seite 3: Inhaltsverzeichnis
Wurzelgreifer 2020 1 INHALTSVERZEICHNIS 1. VORWORT ............................4 In diesem Handbuch verwendete Warnsymbole ........................ 5 2. VERWENDUNGSZWECK........................6 3. SICHERHEITSANWEISUNG FÜR DIE BENUTZUNG DES ANBAUGERÄTES ......8 Persönliche Schutzausrüstung ..........................10 Sicheres Stoppverfahren ............................11 4. TECHNISCHE DATEN ........................12 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts .............. -
Seite 4: Vorwort
4 (32) 1. Vorwort Avant Tecno Oy möchte Ihnen für den Kauf dieses Anbaugerätes für Ihren Avant-Lader danken. Es wurde auf Grundlage einer jahrelangen Erfahrung in der Produktentwicklung und -herstellung konzipiert und hergestellt. Indem Sie sich mit diesem Handbuch und den folgenden Anweisungen vertraut machen, gewährleisten Sie Ihre Sicherheit sowie einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts. -
Seite 5: In Diesem Handbuch Verwendete Warnsymbole
5 (32) In diesem Handbuch verwendete Warnsymbole Die folgenden Warnsymbole werden in diesem Handbuch verwendet. Sie weisen auf Faktoren hin, die berücksichtigt werden müssen, um das Risiko von Verletzungen oder Sachschäden zu minimieren: WARNUNGSICHERHEITSHINWEISSYMBOL Dieses Symbol bedeutet: „Warnung, Vorsicht! Es geht um Ihre Sicherheit!“... -
Seite 6: Verwendungszweck
Es steht möglicherweise ein separater Ersatzteilkatalog zur Verfügung. Kontaktieren Sie hierfür Ihren Avant-Händler. Machen Sie sich mit den Anweisungen im Handbuch hinsichtlich Service- und Wartungsarbeiten vertraut. Bitte kontaktieren Sie Ihren AVANT-Händler, wenn Sie weitere Fragen zum Betrieb oder zur Wartung des Geräts haben oder wenn Sie Ersatzteile oder Wartungsdienstleistungen benötigen. - Seite 7 Wird sie zusammen mit Modellen eingesetzt, die gekennzeichnet sind durch (•), kann die volle Leistung nicht erreicht werden. Zusätzliche Gegengewichte könnten auch erforderlich sein. Zur Kompatibilität die für einen Modell, das nicht auf der Tabelle angezeigt wird, bitte an Ihren Avant Händler wenden.
-
Seite 8: Sicherheitsanweisung Für Die Benutzung Des Anbaugerätes
8 (32) 3. Sicherheitsanweisung für die Benutzung des Anbaugerätes Bitte beachten, dass Sicherheit das Ergebnis mehrerer Faktoren ist. Die Kombination Lader-Anbaugerät verfügt über eine sehr hohe Leistung und unsachgemäße oder sorglose Nutzung oder Wartung kann zu schweren Körperverletzungen oder Sachschäden führen. Daher müssen sich Bediener vor der Inbetriebnahme mit der sachgemäßen Bedienung sowie mit den Benutzerhandbüchern des Laders und des Anbaugeräts vertraut machen. - Seite 9 9 (32) Quetschgefahr – Halten Sie sich niemals unter dem Hubarm des Laders oder dem Anbaugerät auf und verhindern Sie, dass andere dies tun. Die Stabilität des Laders könnte sich ändern, wenn der Fahrer den Fahrersitz verlässt, was zu einem Umkippen der Maschine führen kann.
-
Seite 10: Persönliche Schutzausrüstung
10 (32) Quetschgefahr – Der Aufenthalt unter dem Hubarm des Laders oder einem Anbaugerät kann zu schweren Verletzungen oder zum Tod führen. Begeben Sie sich GEFAHR niemals unter den Hubarm des Laders und verhindern Sie, dass sich andere Personen dem angehobenen Hubarm oder dem Anbaugerät nähern. -
Seite 11: Sicheres Stoppverfahren
11 (32) 3.2 Sicheres Stoppverfahren Halten Sie das Anbaugerät sicher an, bevor Sie sich dem Anbaugerät nähern: Halten Sie das Anbaugerät stets gemäß dem sicheren Stoppverfahren an, bevor Sie den Fahrersitz verlassen. Das sichere Stoppverfahren vermeidet jedwede versehentliche Bewegung des Anbaugeräts. Beachten Sie, dass sich das Anbaugerät auch dann bewegen kann, wenn der Motor des Laders abgeschaltet ist. -
Seite 12: Technische Daten
12 (32) 4. Technische Daten Tabelle 2 – Wurzelgreifer – Spezifikationen Produktnummer A440857 A429058 A37537 Arbeitsbreite: 900 mm 1 000 mm 1 300 mm Gewicht: 134 kg 120 kg 190 kg Höchstzulässige Last: 1200 kg 1200 kg 1200 kg Separate... - Seite 13 4 A441049 / Typenschild des Aufsatzes A429842 / A429843 Tabelle 4 – Wurzelgreifer – Hauptkomponenten Rahmen mit AVANT-Schnellkupplungshalterungen Hebepunkt zum Anheben des Anbaugeräts Greifer (1 oder 2 Stk.) Greiferzylinder mit Schutzabdeckungen Ölstromteiler zur Verteilung des Öls auf beide Greifer, wenn sich zwei Greifer auf der Schaufel befinden.
-
Seite 14: Anbringen Eines Anbaugerätes
Nicht in dem Bereich zwischen Anbaugerät und Lader aufhalten. Das Anbaugerät nur auf ebenem Untergrund anbauen.. WARNUNG Niemals ein Anbaugerät bewegen oder anheben, das nicht verriegelt worden ist. Avant-Schnellkupplungssystem: Schritt 1: Die Verriegelungsbolzen auf der Schnellkupplungsplatte anheben und rückwärts die Verriegelungsöffnung einfahren, sodass sie in der oberen... - Seite 15 Risiko eines Umkippens, Risiken von Schäden am Anbaugerät infolge einer Überlastung sowie Risiken in Zusammenhang mit unkontrollierten Bewegungen des Anbaugeräts und dessen Komponenten. Wenn Ihr Lader nicht in Tabelle 1 auf Seite 6 aufgeführt ist, konsultieren Sie bitte Ihren Avant-Händler, bevor Sie dieses Anbaugerät verwenden.
-
Seite 16: Anschluss Und Trennung Von Hydraulikschläuchen
16 (32) 5.1 Anschluss und Trennung von Hydraulikschläuchen Bei Avant-Ladern sind die Hydraulikschläuche mit dem Mehrfachsteckersystem verbunden. Wenn Sie einen Avant-Lader Serie 300-700 mit der herkömmlichen Schnellkupplung haben auf das Mehrfachsteckersystem umsteigen möchten, Ihren Avant-Händler oder das Kundenzentrum kontaktieren, um Anleitungen oder Installationsdienstleistungen anzufordern. - Seite 17 17 (32) Trennen von Hydraulikschläuchen: Vor dem Trennen der Anschlüsse das Anbaugerät auf eine sichere Position auf einer festen und ebenen Fläche absenken. Den Steuerhebel der Zusatzhydraulik in die neutrale Position stellen. Beim Trennen des Anbaugerätes stets die Hydraulikkupplungen trennen, bevor die Schnellkupplungsplatte entsperrt wird, um eine Beschädigung des Schlauchs und das Verschütten von Öl zu vermeiden.
-
Seite 18: Betriebsanleitungen
18 (32) 6. Betriebsanleitungen Die Benutzung des Anbaugerätes und der Bedienungshebel des Laders in einem abgesicherten Bereich üben. Wenn die Bedienung eines bestimmten Lagers ungewohnt ist, so ist zu empfehlen, die Bedienung des Laders ohne einen Anbaugerät zu üben. Kippgefahr – Vermeiden Sie eine Überlastung. Der Lader kann umkippen, wenn zu schwere Lasten transportiert werden oder wenn es zu abrupten Bewegungen während der WARNUNG... -
Seite 19: Prüfungen Vor Der Bedienung
19 (32) 6.1 Prüfungen vor der Bedienung Die Arbeiten können begonnen werden, sobald die Kombischaufel Root montiert und die Hydraulikanschlüsse gemäß den Anweisungen angeschlossen wurden. Prüfen Sie das Anbaugerät ein weiteres Mal, bevor Sie mit den Arbeiten beginnen. Stellen Sie sicher, dass die Hydraulikschläuche in keiner Position des Anbaugeräts oder des Hubarms ... -
Seite 20: Betrieb Der Kombischaufel Root
20 (32) 6.2 Betrieb der Kombischaufel Root Gefahr von schweren Verletzungen – Stellen Sie sicher, dass sich keine anderen Personen im Betriebsbereich aufhalten. Vermeiden Sie, dass sich andere dem Greifer, dem Gefahrenbereich des Auslegers oder der Vorder- oder Rückseite des Laders mehr WARNUNG als 5 Meter nähern. -
Seite 21: Betrieb Der Greifer
21 (32) Wenn der Lader nicht mit der automatischen Hubarmnivellierung ausgestattet ist: Verhindern Sie das Herunterfallen von Material – Überwachen Sie die Position der Schaufel. Wenn Sie das Material auf eine höhere Ebene heben, muss die Schnellkupplungsplatte gleichzeitig geneigt werden, um zu verhindern, dass die Last auf WARNUNG den Lader oder den Bediener fällt. -
Seite 22: Steuerung Von Doppelgreifern
22 (32) 6.3.1 Steuerung von Doppelgreifern Das Schaufelmodell A37537 mit Doppelgreifern ist mit einem Ölstromverteiler ausgestattet, damit beide Greifer mit gleicher Kraft drücken. Wenn einer der beiden Greifer mit dem Material in der Schaufel in Kontakt gerät, senkt sich der andere Greifer ab, bis er ebenfalls mit dem Material in Kontakt gerät oder bis er vollständig abgesenkt ist. -
Seite 23: Handhabung Von Material
23 (32) 6.5 Handhabung von Material Maximale Lastkapazität, dargestellt in der Leistungskurve im Betriebshandbuch des Laders als Leitlinie benutzen. Beachten das die tatsächliche Lastkapazität, die je nach Betriebsbedingungen variiert. Insbesondere haben Unebenheiten des Betriebsgeländes sehr große Auswirkungen. Seien Sie besonders vorsichtig, wenn die Anzeige des Lastensensors aktiviert ist. -
Seite 24: Arbeiten Auf Unebenem Boden
Anleitung sind ± 12,5° (Modell A34148), ± 45° (Modell A36505) oder ± 360° (Modell A424406). Lesen Sie die mit dem Schwenkadapter und in der Bedienungsanleitung des Laders bereitgestellten Anweisungen. Weitere Informationen über Kippadapter erhalten Sie von Ihrem AVANT-Händler oder auf den AVANT- Websites unter www.avanttecno.com. -
Seite 25: Einlagern Des Anbaugeräts
25 (32) 6.7 Einlagern des Anbaugeräts Trennen und lagern Sie das Anbaugerät auf ebenem Boden. Die beste Methode, das Anbaugerät zu lagern, ist ein Ort, der vor direkter Sonneneinstrahlung, Regen und extremen Temperaturen geschützt ist. Vermeiden Sie, dass das Anbaugerät direkt auf dem Boden aufliegt. Stellen Sie ihn z. B. auf Holzblöcke oder eine Palette. -
Seite 26: Wartung Und Service
26 (32) 7. Wartung und Service Das Anbauberät wurde konzipiert, um so wartungsfrei wie möglich zu sein. Die kontinuierlichen Wartungsarbeiten beinhalten eine regelmäßige Reinigung und Schmierung sowie die Überwachung des Zustandes des Anbaugeräts. Aufgrund der Quetschgefahr durch sich absenkende Maschinenteile müssen alle Wartungsarbeiten durchgeführt werden, wenn sich die sich bewegenden Teile vollständig abgesenkt haben und das Anbaugerät flach auf dem Boden steht. -
Seite 27: Prüfung Von Hydraulikkomponenten
Wird ein Defekt vorgefunden, muss der Hydraulikschlauch oder die Komponente ausgetauscht werden und das Gerät darf nicht mehr verwendet werden, bis es repariert ist. Ersatzteile sind bei Ihrem nächsten AVANT- Händler oder bei einer autorisierten Servicestelle erhältlich. Überlassen Sie die Reparaturarbeiten professionellen Servicetechnikern, wenn Sie nicht über ausreichende Kenntnisse und Erfahrung hinsichtlich... -
Seite 28: Reinigung Des Anbaugeräts
28 (32) 7.3 Reinigung des Anbaugeräts Reinigen Sie das Anbaugerät regelmäßig, um eine Schmutzansammlung zu vermeiden, die nur schwer entfernt werden kann. Zur Reinigung können ein Hochdruckreiniger und ein mildes Reinigungsmittel verwendet werden. Verwenden Sie keine starken Lösungsmittel und sprühen Sie nicht direkt auf die Hydraulikkomponenten oder auf die Aufkleber auf dem Anbaugerät. -
Seite 29: Garantiebestimmungen
29 (32) 8. Garantiebestimmungen Avant Tecno Oy gewährt eine Garantie von einem Jahr (zwölf Monate) ab dem Kaufdatum des von ihm hergestellten Anbaugeräts. Die Garantie deckt folgende Reparaturkosten: Die Arbeitskosten sind gedeckt, wenn die Reparatur nicht im Werk durchgeführt wird. - Seite 30 Avant Kauha hydraulisella kouralla; Avant-kuormaajan työlaite A440857 Skopa med hydraulisk grep; arbetsredskap för Avant lastare 1000 A429058 Bucket with a hydraulic grapple; attachment for Avant loaders 1300 A37537 Wurzelgreifer; Anbaugerät für Avant-Lader 24.8.2020 Ylöjärvi, Finland Risto Käkelä, Toimitusjohtaja / Verkställande direktör /...
