5. Mechanische Installation
5.1 Vorbereiten des Fundaments
Die Installation der Lösung darf nur von speziell geschul-
tem Personal in Übereinstimmung mit den örtlich gelten-
den technischen Vorschriften vorgenommen werden.
Achten Sie beim Aufstellen der Lösung darauf, keine an-
deren Geräte zu beschädigen, bzw. beim Aufstellen ande-
rer Geräte, die Pumpstation nicht zu beschädigen.
Mit Verweis auf DS/EN 1997-1: Eurocode 7: Geotechnische
Kategorie 2:
• Es wird empfohlen, vor der Installation eine geotechnische
Prüfung der Bedingungen vor Ort durchzuführen.
Mit Verweis auf DS/EN 1997-1: Eurocode 7: Geotechnische
Kategorie 1:
Die geotechnische Prüfung kann als unnötig angesehen werden,
wenn die folgenden Bedingungen erfüllt sind:
• Es besteht ein unbedeutendes Risiko, dass es zu einer
allgemeinen Instabilität, Bodenbewegungen oder anderen
unerwünschten Ereignissen kommt.
• Vergleichbare Erfahrungen vor Ort zeigen, dass die
Bodenverhältnisse hinreichend unproblematisch sind.
• Unterhalb des Wasserspiegels finden keine Aushubarbeiten
statt.
• Vergleichbare Erfahrungen vor Ort zeigen, dass der geplante
Aushub unter dem Wasserspiegel keine Komplikationen
verursachen wird.
Wenden Sie sich im Zweifelsfall an einen Experten für Geotechnik.

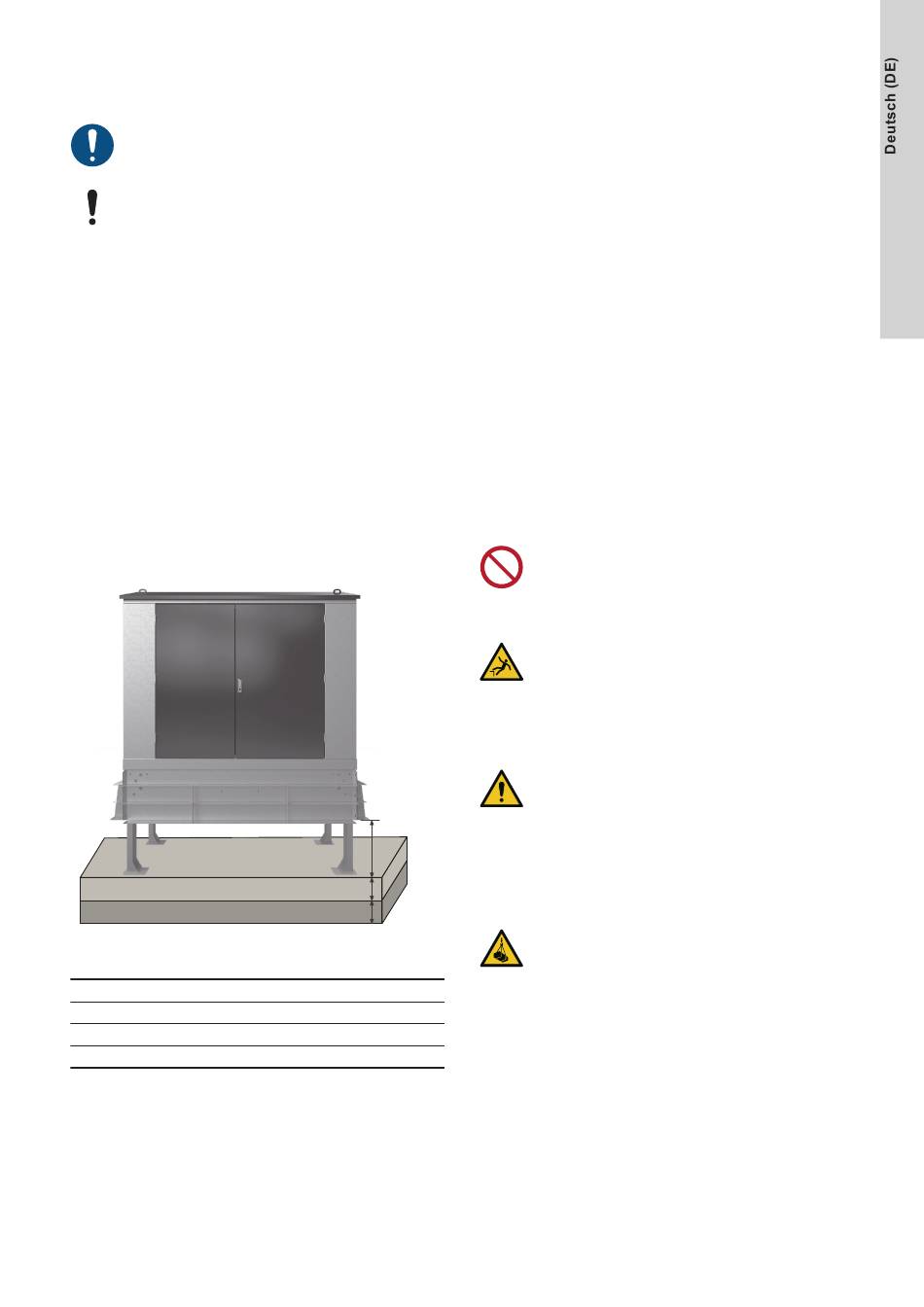

Prinzipzeichnung der Installation
Pos. Beschreibung
1 Fundamentschicht
2 Bettungsschicht
3 Hinterfüllung, verdichtet in Schichten von max. 30 cm
Weitere Informationen
5.2 Installieren des Schaltschranks
5.1.1 Fundamentschicht
• Eine Fundamentschicht ist erforderlich, wenn
Bodenuntersuchungen und Informationen zur
Pumpenstationslast zeigen, dass der Boden nicht ausreichend
tragfähig ist.
• Die Bettungsschicht, auf der die Pumpstation aufgestellt wird,
gilt nicht als Fundamentschicht.
• Die Fundamentschicht kann hergestellt werden, indem nach
dem Aushub ein Kiesschicht hinzugefügt wird. Diese wird bei
einer Schichtdicke von 30 cm verdichtet, sodass sich eine
Schichtdicke von 20 cm ergibt. Eine Fundamentschicht ist auch
erforderlich, wenn das Loch versehentlich zu tief gegraben
wurde.
5.1.2 Bettungsschicht
• Für die Bettungsschicht muss ein Material verwendet werden,
das verdichtet werden kann. Achten Sie darauf, dass es durch
die Zusammensetzung des Materials und den
Verdichtungsvorgang nicht zu Beschädigungen an der
Pumpstation kommen kann.
• Die Partikelgröße darf nicht mehr als 16 mm betragen.
• Der Anteil an Partikeln mit einer Korngröße zwischen 8 und 16
mm darf maximal 10 % betragen.
• Das verwendete Material darf nicht gefroren sein.
• Scharfer Feuerstein und ähnliches Gestein darf nicht
vorkommen.
• Die Dicke der Bettungsschicht sollte 10 cm betragen.
5.2 Installieren des Schaltschranks
Nehmen Sie keine Änderungen an der Konstruktion der
Lösung vor.
GEFAHR
Absturzgefahr
Tod oder schwere Körperverletzungen
‐
‐
WARNUNG
Gefahr eines Zusammenstoßes mit Fahrzeugen
Tod oder schwere Körperverletzungen
‐
‐
3
WARNUNG
Schwebende Last
2
Tod oder schwere Körperverletzungen
‐
1
‐
‐
Stellen Sie sicher, dass der Bereich um die Lösung
abgesperrt ist.
Befolgen Sie bei Arbeiten an der Lösung die örtlich
geltenden Vorschriften.
Stellen Sie sicher, dass der Bereich um die Lösung
abgesperrt ist, während Sie daran arbeiten.
Befolgen Sie bei Arbeiten an der Lösung die örtlich
geltenden Vorschriften.
Halten Sie sich niemals unterhalb oder in der Nähe ei-
ner angehobenen Last auf.
Befolgen Sie bei Arbeiten an der Lösung die örtlich
geltenden Vorschriften.
Vergewissern Sie sich vor Anheben der Lösung, dass
die Hebevorrichtung für das Anheben der Last geeig-
net ist. Siehe dazu die Gewichtsangabe auf dem Ty-
penschild.
