2. Produkteinführung
2.1 Produktbeschreibung der Druckzone (P-Zone)
Die iGRID Druckzone von Grundfos ist eine vorgefertigte
Pumpstation zum Einbau in ein neues oder bestehendes
Fernwärmenetz, wenn eine Druckerhöhung des zirkulierenden
Fernwärmewassers gewünscht wird.
Die Lösung besteht aus verzinktem und lackiertem Stahl und wird
standardmäßig mit folgenden vormontierten Komponenten geliefert:
• Zulauf- und Druckleitungen
• Absperrventile
• Rückschlagventile
• Pumpe(n) einschließlich Steuereinheit
• Drucksensor
• Temperatursensor
• Anschlusspunkte für Sensoren
• Schaltschrank mit Schutzschalter
• anderes erforderliches elektrisches Zubehör.
Die Zulauf- und Druckleitungen für die Fernwärmeanschlüsse sind
aus Stahl gefertigt und mit der Lösung verschraubt. Die Dämmung
erfolgt mit herausnehmbaren Dämmkissen. Bei großen Anlagen
können die Dämmkissen mit einer Isolierung aus Steinwolle und
einem Außenmantel aus Isogenopak oder Aluminium ergänzt
werden.
Die Rohranschlüsse an der Pumpe/den Pumpen in der Pumpstation
werden mit Flanschen, Schrauben und Dichtungen in der Lösung
montiert.
Die äußeren Rohranschlüsse können an die Lösung geschweißt
oder geschraubt werden.
Für die Druckerhöhung verfügt die Lösung über eine oder mehrere
Pumpen vom Typ CRE oder TPE.
Die Lösung bietet die Möglichkeit, bei Bedarf einen
Durchflusssensor und mehrere Druck- und Temperatursensoren
einzubauen.
Die Lösung ist mit Rückschlag- und Ablassventilen ausgestattet, um
die Fernwärmeleitungen bei Service- und Wartungsarbeiten zu
entleeren.
4
6

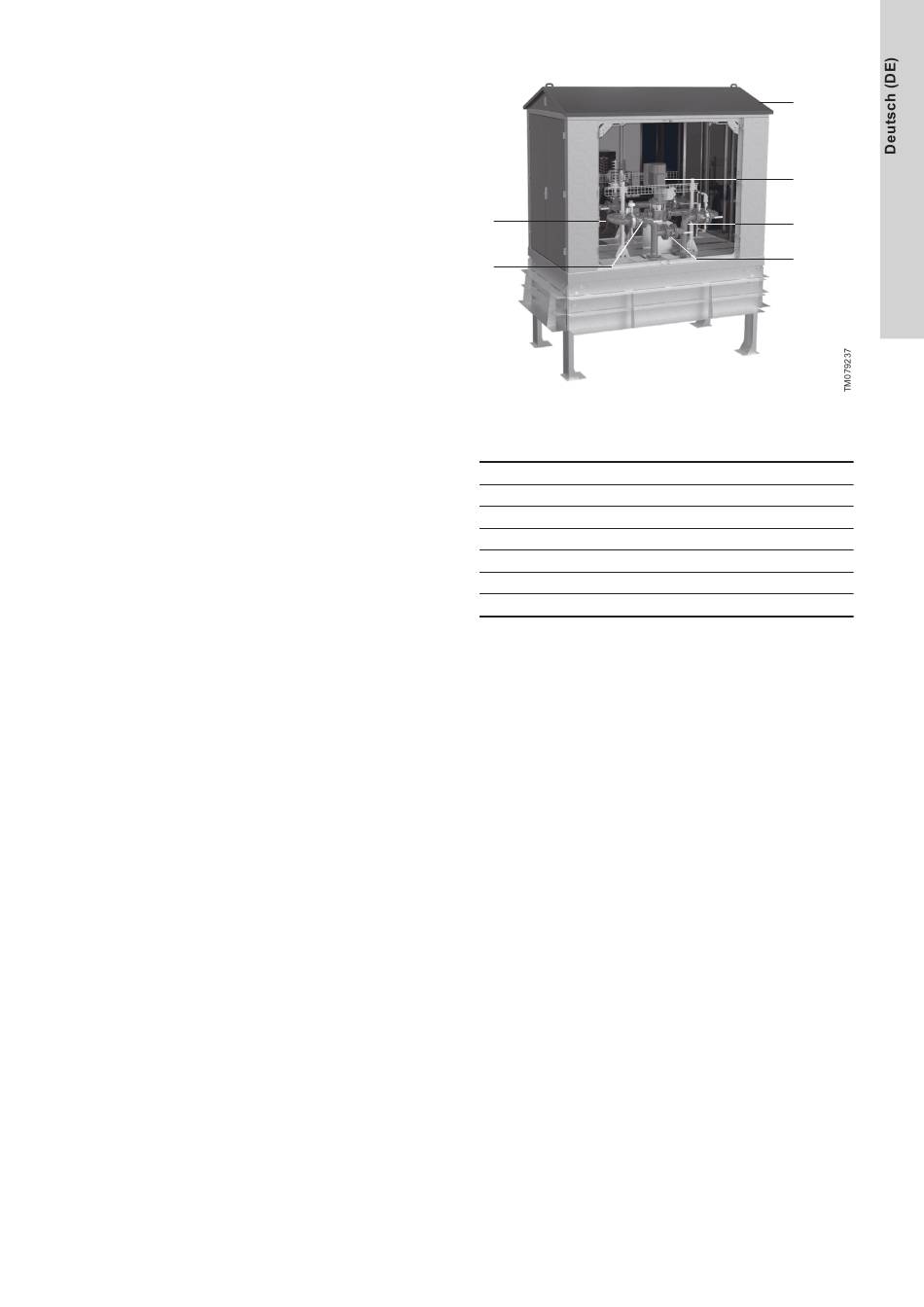

Beispiel für eine iGRID Schaltschranklösung für die Druck- und
Temperaturzone
Pos. Beschreibung
1 Gehäuse (cabinet)
2 Pumpentyp
3 Fernwärmeleitung
4 Fernwärme-Rücklaufleitung
5 Absperrventil
6 Rückschlagventil
2.1.1 Anwendung der Druckzone
Die vorgefertigte Grundfos-Pumpstation iGRID Druckzone ist für die
Druckerhöhung in Fernwärmenetzen bestimmt. Es gibt zwei
Konfigurationsmöglichkeiten:
• In den meisten Fällen wird die Fernwärme-Vorlaufleitung an die
Pumpe(n) angeschlossen und die Fernwärme-Rücklaufleitung
verläuft durch die Lösung, sodass daran ein Durchfluss-,
Temperatur- oder Drucksensor angeschlossen werden kann.
• Der umgekehrte Aufbau, bei dem die Pumpe(n) in der
Fernwärmerücklaufleitung angeordnet ist/sind und die
Fernwärmeversorgungsleitung durch die Lösung verläuft, um
einen Durchfluss-, Temperatur- oder Drucksensor zu
installieren.
1
2
3
5
