Grundfos iGRID Montage- Und Betriebsanleitung Seite 10

WARNUNG
Schwebende Last
Tod oder schwere Körperverletzungen
‐
Halten Sie beim Aufstellen der Hebevorrichtung einen
Sicherheitsabstand zum Loch ein, um ein Zusammen-
brechen zu verhindern.
‐
Befolgen Sie bei Arbeiten an der Lösung bzw. in der
Nähe der Lösung die örtlich geltenden Vorschriften.
‐
Bevor Sie den Schaltschrank installieren, stellen Sie
sicher, dass die Fundament- und Bettungsschicht in
Übereinstimmung mit den Anweisungen für Funda-
mente hergestellt wurden.
WARNUNG
Entzündlicher Stoff
Tod oder schwere Körperverletzungen
‐
Installieren Sie die Lösung nicht, wenn explosionsfähi-
ge oder entzündliche Stoffe austreten könnten.
Überprüfen Sie die Lösung auf Beschädigungen, bevor Sie sie in
die vorgesehene Position absenken. Sobald die Lösung installiert
ist, übernimmt Grundfos keine Haftung mehr für Beschädigungen.
Gehen Sie zum Installieren der Lösung wie folgt vor:
1. Platzieren Sie die Lösung auf der Bettungsschicht.
• Prüfen Sie, ob die Lösung waagerecht angebracht ist.
2. Führen Sie die Hinterfüllung durch. Stellen Sie sicher, dass die
Hinterfüllung in Übereinstimmung mit den Anweisungen
ausgeführt wird. Siehe Abschnitt zur Hinterfüllung.
• Grundwasser darf nicht über die Bettungsschicht aufsteigen,
solange die Hinterfüllung nicht fertiggestellt ist.
• Verdichten Sie die Hinterfüllung um die Lösung herum.
Weitere Informationen
5.1 Vorbereiten des Fundaments
5.2.3 Hinterfüllung
22
5.2.1 Anschließen der Fernwärmeleitungen
WARNUNG
Dampf
Tod oder schwere Körperverletzungen
‐
Vermeiden Sie Spannungen in den Rohranschlüssen
der Lösung und begrenzen Sie die thermische Belas-
tung auf ein Minimum.
WARNUNG
Dampf
Tod oder schwere Körperverletzungen
‐
Stellen Sie sicher, dass die Schweißarbeiten span-
nungsfrei an den Rohranschlüssen durchgeführt wer-
den.
‐
Stellen Sie sicher, dass die Schweißarbeiten gemäß
den Anweisungen des Rohrherstellers ausgeführt wer-
den.
5.2.2 Vermeiden von Spannungen in den Rohranschlüssen
WARNUNG
Druckbeaufschlagte Anlage
Tod oder schwere Körperverletzungen
‐
Stellen Sie sicher, dass die Installation der externen
Rohranschlüsse in Übereinstimmung mit den Installati-
onsanweisungen des Rohrherstellers erfolgt, um eine
übermäßige Belastung der Rohre zu vermeiden. Es
wird empfohlen, 90°-Bögen nahe der Innenseite der
Lösung anzubringen, um axiale Spannungen zu ver-
meiden.
1 2
4

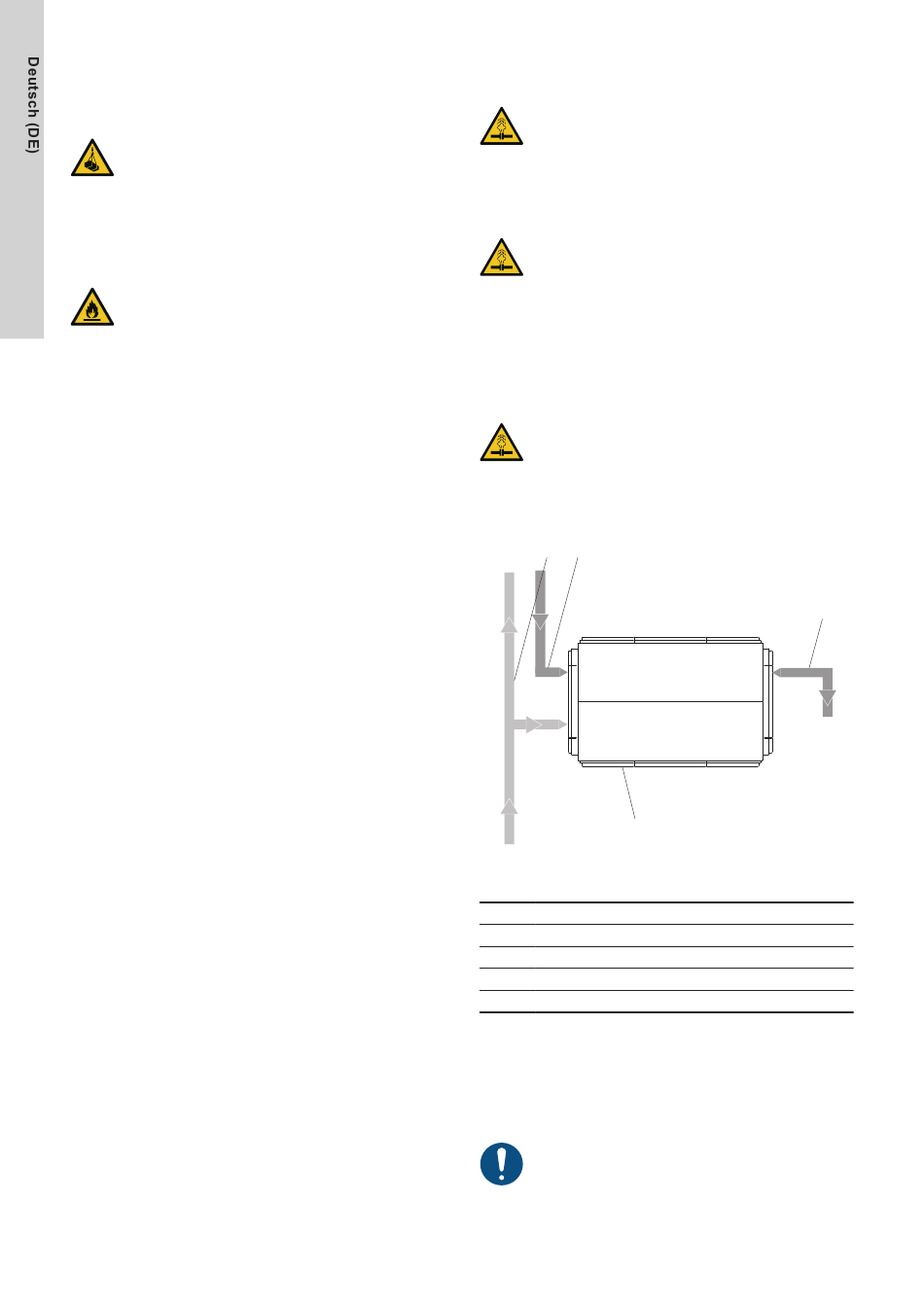

Vermeiden von Spannung in den Rohranschlüssen
Pos. Beschreibung
1 Rücklaufleitung
2 Vorlaufleitung, hohe Temperatur
3 Neue Vorlaufleitung, niedrige Temperatur
4 Gehäuse (cabinet)
Prüfen Sie vor dem Anschließen der Rohre Folgendes:
• Die Rohre müssen sauber und mit Kunststoffstopfen geschützt
sein.
• Die Zulaufleitung muss im Hinblick auf die Rohranschlüsse
richtig ausgerichtet sein.
Der Anschluss von Fernwärmeleitungen muss von qualifi-
ziertem Personal durchgeführt werden. Der Anschluss
muss nach den geltenden technischen Vorschriften des
örtlichen Versorgungsunternehmens und nach den Vor-
schriften des Lieferanten der Fernwärmeleitungen erfol-
gen.
3
