2.2 Produktbeschreibung der Temperaturzone
Die Grundfos iGRID Temperaturzone ist ein vorgefertigter
Mischkreis mit Pumpen zur Integration in ein neues oder
bestehendes Fernwärmenetz. Die Lösung ermöglicht eine
kontrollierte Umwälzung von der Rücklaufleitung zur Vorlaufleitung,
um die Vorlauftemperatur zu reduzieren und an die genauen
Anforderungen anzupassen.
Die Lösung besteht aus galvanisiertem und lackiertem Stahl und
wird standardmäßig mit folgenden vormontierten Bauteilen geliefert:
• Zulauf- und Druckleitungen
• Absperrventile
• Rückschlagventile
• Pumpe(n) einschließlich Steuereinheit
• Drucksensor
• Temperatursensor
• Mischpunkt
• Anschlusspunkte für Sensoren
• Schaltschrank mit Schutzschalter
• anderes erforderliches elektrisches Zubehör.
Die Zulauf- und Druckleitungen für die Fernwärmeanschlüsse sind
aus Stahl gefertigt und mit der Lösung verschraubt.
Die Rohranschlüsse an der Pumpe/den Pumpen in der Pumpstation
werden mit Flanschen, Schrauben und Dichtungen in der Lösung
montiert. Die Dämmung erfolgt mit herausnehmbaren Dämmkissen.
Bei großen Anlagen können die Dämmkissen mit einer Isolierung
aus Steinwolle und einem Außenmantel aus Isogenopak oder
Aluminium ergänzt werden.
Die äußeren Rohranschlüsse können an die Lösung geschweißt
oder geschraubt werden.
Die Lösung kann mit einer oder mehreren Pumpen vom Typ CRE
oder TPE zur Druckerhöhung und Zirkulation des Wassers von der
Rücklaufleitung zur Versorgungsleitung ausgestattet sein.
Die Lösung bietet die Möglichkeit, bei Bedarf einen
Durchflusssensor und mehrere Druck- und Temperatursensoren
einzubauen.
Die Lösung ist mit Rückschlag- und Ablassventilen ausgestattet, um
die Fernwärmeleitungen bei Service- und Wartungsarbeiten zu
entleeren.
2.2.1 Anwendung der Temperaturzone
Die vorgefertigte Grundfos-Mischkreislösung iGRID
Temperaturzone wird standardmäßig für die kontrollierte
Rezirkulation von der Rücklaufleitung zur Versorgungsleitung im
Fernwärmenetz eingesetzt.
2.3 Förderflüssigkeiten
2.3.1 Viskosität
Die Viskosität des Fördermediums darf das zulässige
Viskositätsniveau der Pumpe(n) nicht überschreiten. Weitere
Informationen finden Sie in der Montage- und Betriebsanleitung der
Pumpe.
2.3.2 Medientemperatur
Maximale Medientemperatur: 120 °C für das Fördermedium. Bei
höheren Medientemperaturen wenden Sie sich bitte an Grundfos.
2.3.3 Messbereich
Maximal zulässiger Betriebsdruck: 16 bar für das Fördermedium.
Bei höheren Drücken wenden Sie sich bitte an Grundfos.
18
2.4 Identifikation
2.4.1 Typenschild
1
P code:
2
Model-PN-SN
3
Type
4 I&O PN
5
Made in
6
Max Temp. C Max Press.
7
Rated voltage V Rated frequency
8 Rated current A Rated power
9

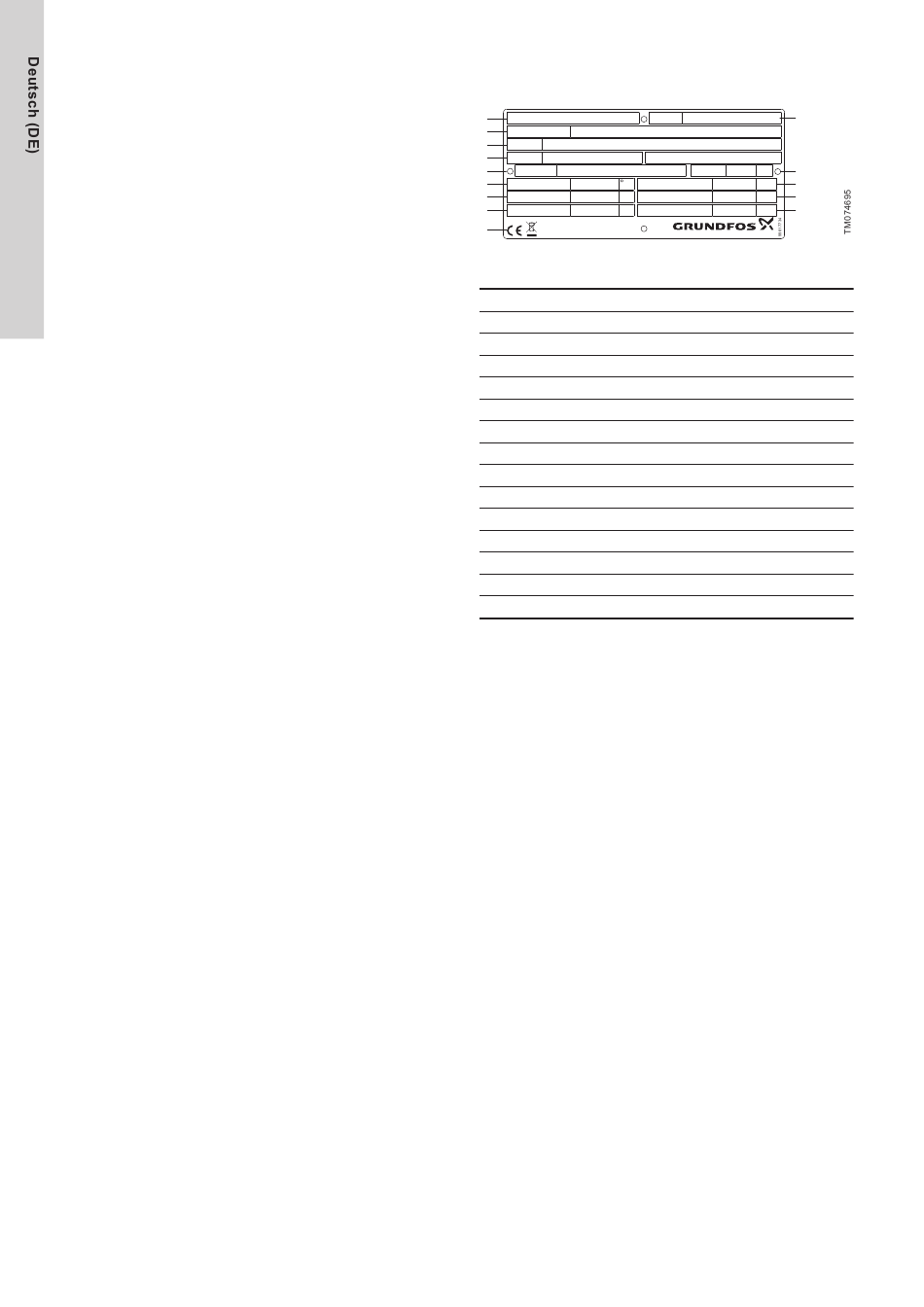

Typenschild der iGRID Druck- und Temperaturzone
Pos. Beschreibung
1 Produktname
2 Modell, Werkstoff und Seriennummer
3 Produkttyp
4 Veröffentlichungsnummer
5 Herstellungsland
6 Max. Betriebstemperatur [°C]
7 Bemessungsspannung [V]
8 Bemessungsstrom [A]
9 Prüfzeichen
10 Produktionscode
11 Gewicht [kg]
12 Max. Betriebsdruck [bar]
13 Bemessungsfrequenz [Hz]
14 Bemessungsleistung [kVA]
10
11
Weight
12
Bar
13
Hz
14
kVA
DK - 8850 Bjerringbro Denmark
