5.2.3 Hinterfüllung
WARNUNG
Einsturzgefahr
Tod oder schwere Körperverletzungen
‐
Achten Sie darauf, dass die spezifizierte Kiesgröße für
die Hinterfüllung verwendet wird.

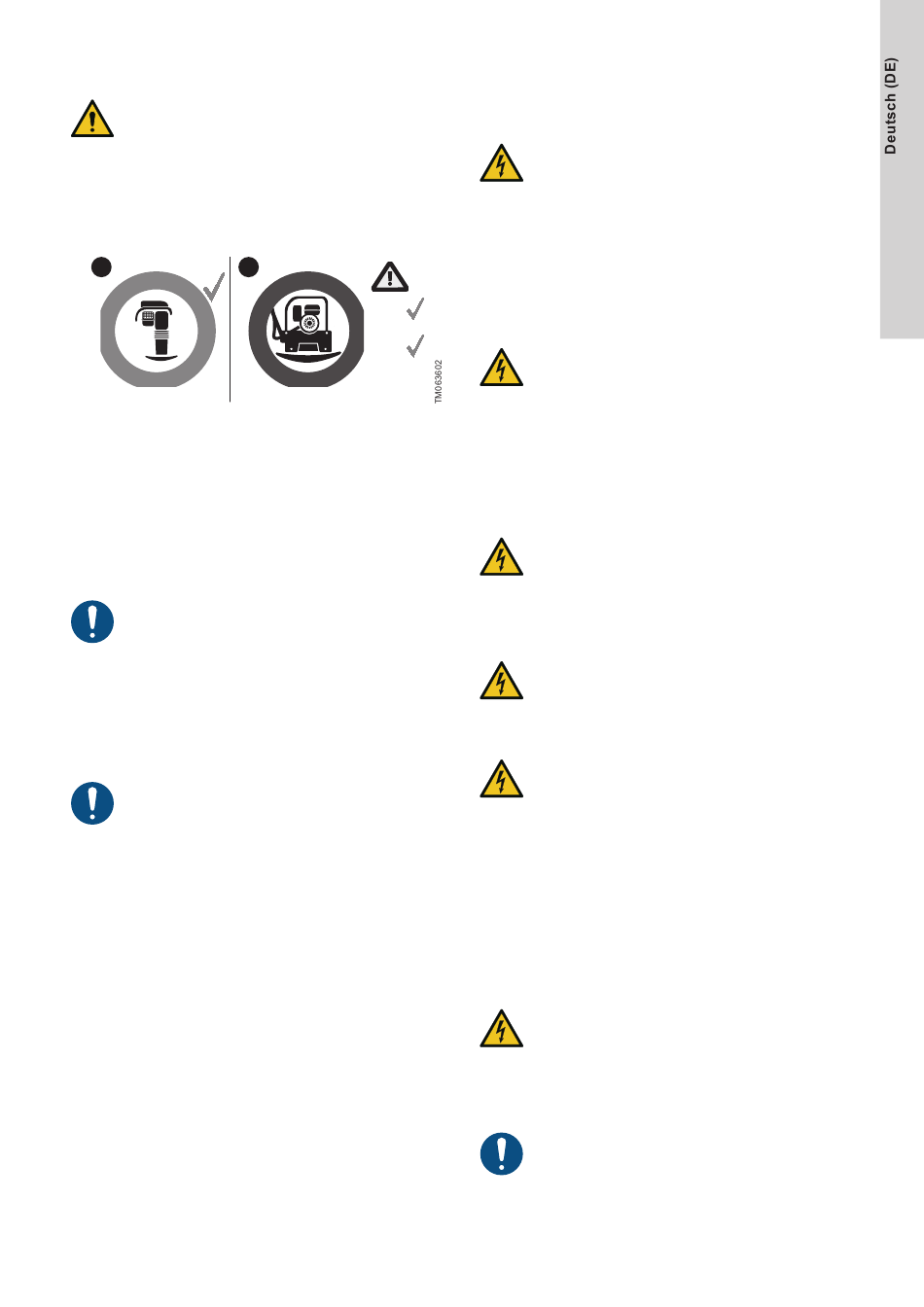

• Die Rüttelplatte darf keinen mechanischen Kontakt zur Lösung
und den angeschlossenen Rohren haben.
• Verwenden Sie entweder eine Rüttelplatte oder einen Stampfer,
wenn Sie in der Nähe der Lösung arbeiten.
1 1a
Gleichmäßige Belastung auf allen Seiten der Lösung
Folgende Bedingungen müssen in Bezug auf die Hinterfüllung
beachtet werden:
• Die Hinterfüllung muss denselben Anforderungen wie die
Bettungsschicht entsprechen.
• Die Hinterfüllung muss so ausgeführt sein, dass die Lösung an
allen vier Ecken ausreichend gestützt wird und Belastungen
ohne schädliche Punkteinwirkungen o. Ä. übertragen werden
können.
Verwenden Sie zum Verdichten mechanische Verdich-
tungsgeräte. Die Hinterfüllung muss nach der Verdichtung
eine Proctordichte von mindestens 97 % aufweisen.
Weitere Informationen
5.2 Installieren des Schaltschranks
5.2.4 Einbau von Türen
Die Türen sind ab Werk für die iGRID Druck- und
Temperaturzonenlösung mit Schrauben, Unterlegscheiben und
Muttern ausgestattet.
Damit Unbefugte keinen Zugang haben, müssen die Tü-
ren immer mit einem Vorhängeschloss versehen werden.
5.3 Inbetriebnahme der Pumpe
Die iGRID Druck- und Temperaturzonenlösungen werden mit
der/den installierten Pumpe(n) geliefert. Siehe die Montage- und
Betriebsanleitung der Pumpe für die Inbetriebnahme der Pumpe.
6. Sensoren
6.1 Temperatursensoren in Fernwärmeleitungen
Wenn in den Produkten der iGRID Druck- und Temperaturzone
vorinstallierte Temperatursensoren installiert sind, vergewissern Sie
sich, dass der Betriebsbereich der Sensoren der erwarteten
Betriebstemperatur entspricht. Die Temperatursensoren werden in
Tauchhülsen montiert.
6.2 Drucksensoren in Fernwärmeleitungen
Wenn die iGRID Produkte für die Druck- und Temperaturzone mit
vormontierten Drucksensoren ausgestattet sind, vergewissern Sie
sich, dass der Betriebsbereich der Sensoren dem erwarteten
Betriebsdruck entspricht.
6.3 Durchflusssensoren in den Rohranschlüssen
Wenn die iGRID Produkte für die Druck- und Temperaturzone einen
vorinstallierten Durchflusssensor besitzen, stellen Sie sicher, dass
der Betriebsbereich des Sensors dem erwarteten Durchfluss
entspricht.
7. Elektrische Anschlüsse
GEFAHR
Stromschlag
Tod oder schwere Körperverletzungen
‐
‐
GEFAHR
Stromschlag
Tod oder schwere Körperverletzungen
Max.
‐
25 kN
Max.
150 kg
‐
‐
WARNUNG
Stromschlag
Tod oder schwere Körperverletzungen
‐
‐
WARNUNG
Stromschlag
Tod oder schwere Körperverletzungen
‐
WARNUNG
Stromschlag
Tod oder schwere Körperverletzungen
‐
7.1 Montieren der Kabel
Die Kabel für den Schaltkasten werden durch eine
Kabeldurchführung an der Seite der Lösung geführt. Stellen Sie
sicher, dass die Kabelanschlüsse wasserdicht sind.
Um Vibrationen zu vermeiden, sind in der Lösung immer flexible
Kabel zwischen der Pumpe und dem Anschlusskasten zu
verwenden.
7.2 Verlegen der Kabel
WARNUNG
Stromschlag
Tod oder ernsthafte Personenschäden
‐
Die Kabel zwischen der PowerBox und der Pumpe/den Pumpen
müssen in den vormontierten Kabelrinnen oder -kanälen verlegt
werden.
Achten Sie bei der Installation oder Entnahme der Pumpe
darauf, dass keine Kabel geknickt oder beschädigt wer-
den.
Die Anlage muss mit einer externen Trennvorrichtung
ausgestattet sein. Stellen Sie sicher, dass die Trenn-
vorrichtung in der Trennstellung [OFF] verriegelt wer-
den kann.
Wenn die Pumpen nicht von Grundfos geliefert wur-
den, müssen sie einzeln mit einer externen Trennvor-
richtung ausgestattet werden.
Bei einem Isolationsfehler kann der Fehlerstrom in
Form von Gleichstrom oder pulsierendem Gleichstrom
auftreten. Beachten Sie beim Installieren der Pumpe
die nationalen Vorschriften in Bezug auf die Anforde-
rungen an die Fehlerstrom-Schutzeinrichtungen (RCD)
und auf deren Auswahl.
Alle elektrischen Installationen müssen gemäß EN
60204-1 und den örtlich geltenden Vorschriften durch-
geführt werden.
Nehmen Sie keine baulichen Veränderungen an der
Lösung vor.
Alle elektrischen Anschlüsse müssen von einer Elekt-
rofachkraft in Übereinstimmung mit den örtlich gelten-
den Vorschriften vorgenommen werden.
Tragen Sie beim Durchführen von Arbeiten an der Lö-
sung eine persönliche Schutzausrüstung.
Befolgen Sie die Anweisungen in der Montage- und
Betriebsanleitung der Pumpe(n) und der anderen
elektrischen Geräte.
Stellen Sie sicher, dass alle Bedienfelder und internen
Rohrinstallationen geerdet sind.
Stellen Sie sicher, dass die Kabel keine heißen Ober-
flächen berühren.
