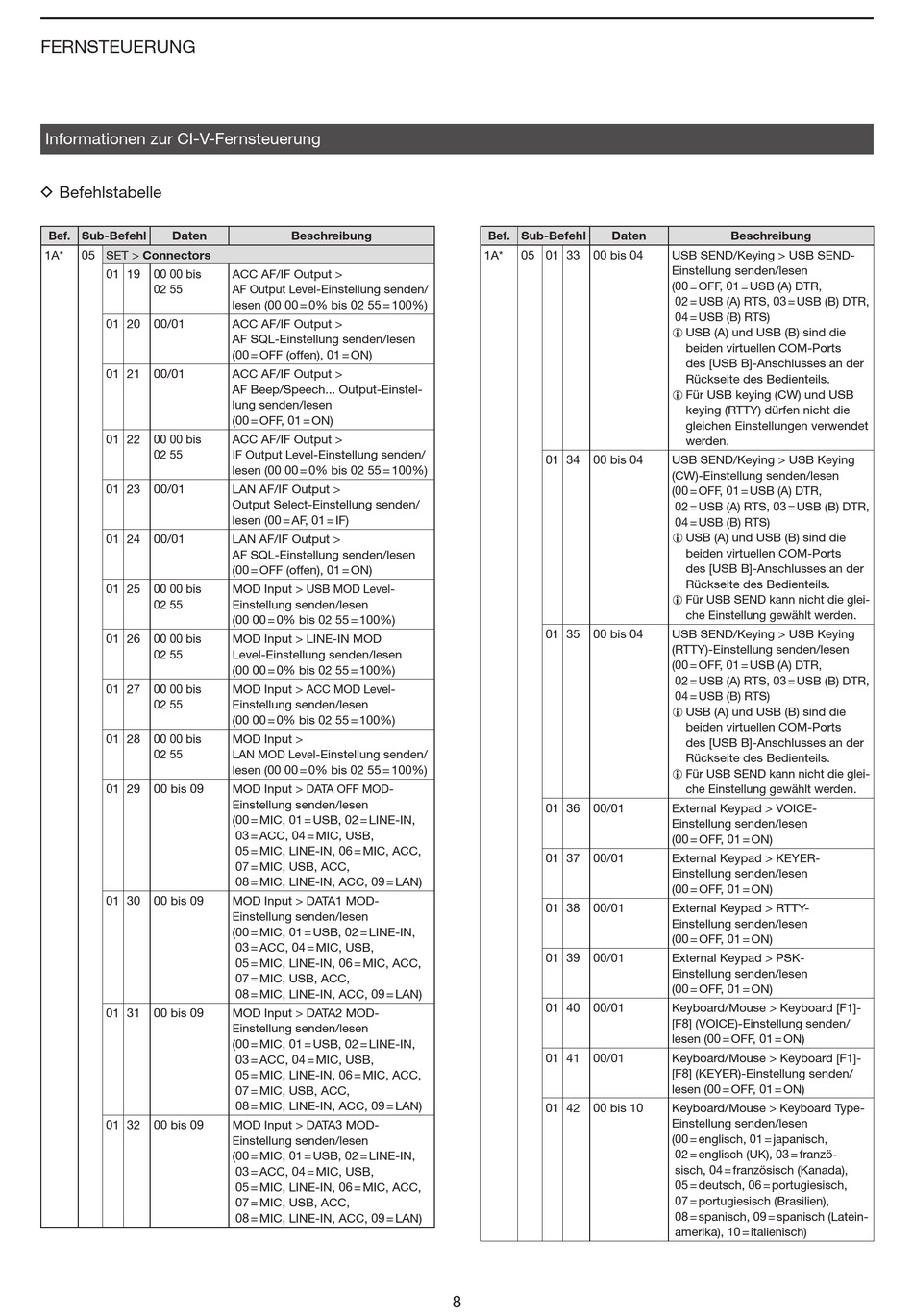

Icom IC-7760 Referenzhandbuch Seite 9

FERNSTEUERUNG
Informationen zur CI-V-Fernsteuerung
D Befehlstabelle
Bef� Sub-Befehl Daten
1A* 05 SET > Connectors
01 19 00 00 bis
02 55
01 20 00/01
01 21 00/01
01 22 00 00 bis
02 55
01 23 00/01
01 24 00/01
01 25 00 00 bis
02 55
01 26 00 00 bis
02 55
01 27 00 00 bis
02 55
01 28 00 00 bis
02 55
01 29 00 bis 09
01 30 00 bis 09
01 31 00 bis 09
01 32 00 bis 09
Beschreibung
ACC AF/IF Output >
AF Output Level-Einstellung senden/
lesen (00 00 = 0% bis 02 55 = 100%)
ACC AF/IF Output >
AF SQL-Einstellung senden/lesen
(00 = OFF (offen), 01 = ON)
ACC AF/IF Output >
AF Beep/Speech��� Output-Einstel-
lung senden/lesen
(00 = OFF, 01 = ON)
ACC AF/IF Output >
IF Output Level-Einstellung senden/
lesen ( 00 00 = 0% bis 02 55 = 100%)
LAN AF/IF Output >
Output Select-Einstellung senden/
lesen (00 = AF, 01 = IF)
LAN AF/IF Output >
AF SQL-Einstellung senden/lesen
(00 = OFF (offen), 01 = ON)
MOD Input > USB MOD Level-
Einstellung senden/lesen
(00 00 = 0% bis 02 55 = 100%)
MOD Input > LINE-IN MOD
Level-Einstellung senden/lesen
(00 00 = 0% bis 02 55 = 100%)
MOD Input > ACC MOD Level-
Einstellung senden/lesen
(00 00 = 0% bis 02 55 = 100%)
MOD Input >
LAN MOD Level-Einstellung senden/
lesen (00 00 = 0% bis 02 55 = 100%)
MOD Input > DATA OFF MOD-
Einstellung senden/lesen
( 00 = MIC, 01 = USB, 02 = LINE-IN,
03 = ACC, 04 = MIC, USB,
05 = MIC, LINE-IN, 06 = MIC, ACC,
07 = MIC, USB, ACC,
08 = MIC, LINE-IN, ACC, 09 = LAN)
MOD Input > DATA1 MOD-
Einstellung senden/lesen
( 00 = MIC, 01 = USB, 02 = LINE-IN,
03 = ACC, 04 = MIC, USB,
05 = MIC, LINE-IN, 06 = MIC, ACC,
07 = MIC, USB, ACC,
08 = MIC, LINE-IN, ACC, 09 = LAN)
MOD Input > DATA2 MOD-
Einstellung senden/lesen
( 00 = MIC, 01 = USB, 02 = LINE-IN,
03 = ACC, 04 = MIC, USB,
05 = MIC, LINE-IN, 06 = MIC, ACC,
07 = MIC, USB, ACC,
08 = MIC, LINE-IN, ACC, 09 = LAN)
MOD Input > DATA3 MOD-
Einstellung senden/lesen
( 00 = MIC, 01 = USB, 02 = LINE-IN,
03 = ACC, 04 = MIC, USB,
05 = MIC, LINE-IN, 06 = MIC, ACC,
07 = MIC, USB, ACC,
08 = MIC, LINE-IN, ACC, 09 = LAN)
Bef� Sub-Befehl Daten
1A* 05 01 33 00 bis 04
01 34 00 bis 04
01 35 00 bis 04
01 36 00/01
01 37 00/01
01 38 00/01
01 39 00/01
01 40 00/01
01 41 00/01
01 42 00 bis 10
8
Beschreibung
USB SEND/Keying > USB SEND-
Einstellung senden/lesen
( 00 = OFF, 01 = USB (A) DTR,
02 = USB (A) RTS, 03 = USB (B) DTR,
04 = USB (B) RTS)
L USB (A) und USB (B) sind die
beiden virtuellen COM-Ports
des [USB B]-Anschlusses an der
Rückseite des Bedienteils�
L Für USB keying (CW) und USB
keying (RTTY) dürfen nicht die
gleichen Einstellungen verwendet
werden�
USB SEND/Keying > USB Keying
(CW)-Einstellung senden/lesen
( 00 = OFF, 01 = USB (A) DTR,
02 = USB (A) RTS, 03 = USB (B) DTR,
04 = USB (B) RTS)
L USB (A) und USB (B) sind die
beiden virtuellen COM-Ports
des [USB B]-Anschlusses an der
Rückseite des Bedienteils�
L Für USB SEND kann nicht die glei-
che Einstellung gewählt werden�
USB SEND/Keying > USB Keying
(RTTY)-Einstellung senden/lesen
( 00 = OFF, 01 = USB (A) DTR,
02 = USB (A) RTS, 03 = USB (B) DTR,
04 = USB (B) RTS)
L USB (A) und USB (B) sind die
beiden virtuellen COM-Ports
des [USB B]-Anschlusses an der
Rückseite des Bedienteils�
L Für USB SEND kann nicht die glei-
che Einstellung gewählt werden�
External Keypad > VOICE-
Einstellung senden/lesen
(00 = OFF, 01 = ON)
External Keypad > KEYER-
Einstellung senden/lesen
(00 = OFF, 01 = ON)
External Keypad > RTTY-
Einstellung senden/lesen
(00 = OFF, 01 = ON)
External Keypad > PSK-
Einstellung senden/lesen
(00 = OFF, 01 = ON)
Keyboard/Mouse > Keyboard [F1]-
[F8] (VOICE)-Einstellung senden/
lesen (00 = OFF, 01 = ON)
Keyboard/Mouse > Keyboard [F1]-
[F8] (KEYER)-Einstellung senden/
lesen (00 = OFF, 01 = ON)
Keyboard/Mouse > Keyboard Type-
Einstellung senden/lesen
( 00 = englisch, 01 = japanisch,
02 = englisch (UK), 03 = franzö-
sisch, 04 = französisch (Kanada),
05 = deutsch, 06 = portugiesisch,
07 = portugiesisch (Brasilien),
08 = spanisch, 09 = spanisch (Latein-
amerika), 10 = italienisch)
