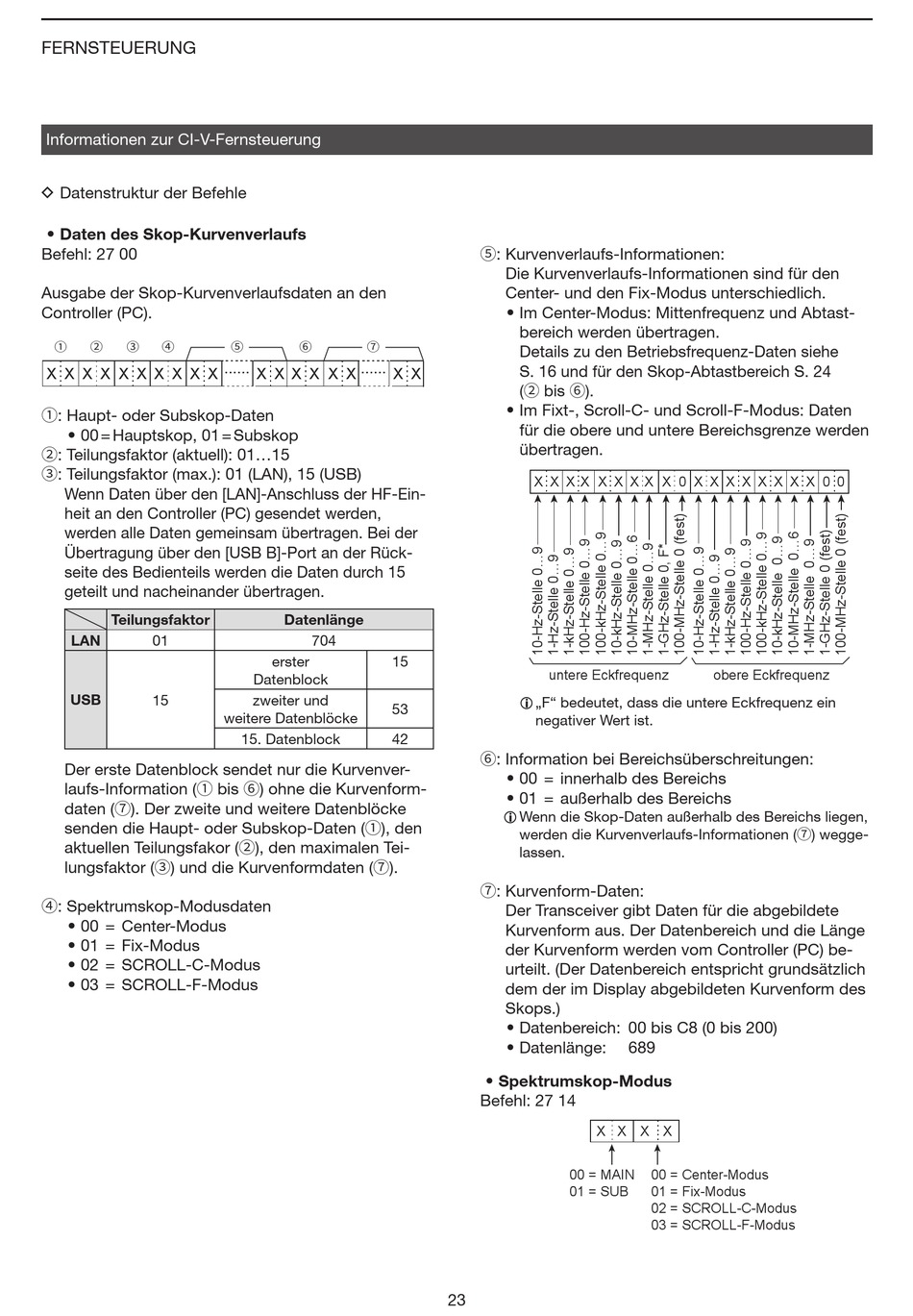

FERNSTEUERUNG
Informationen zur CI-V-Fernsteuerung
D Datenstruktur der Befehle
• Daten des Skop-Kurvenverlaufs
Befehl: 27 00
Ausgabe der Skop-Kurvenverlaufsdaten an den
Controller (PC)�
1 2 3 4
X X X X X X X X X X
1: Haupt- oder Subskop-Daten
• 00 = Hauptskop, 01 = Subskop
2: Teilungsfaktor (aktuell): 01...15
3: Teilungsfaktor (max�): 01 (LAN), 15 (USB)
Wenn Daten über den [LAN]-Anschluss der HF-Ein-
heit an den Controller (PC) gesendet werden,
werden alle Daten gemeinsam übertragen� Bei der
Übertragung über den [USB B]-Port an der Rück-
seite des Bedienteils werden die Daten durch 15
geteilt und nacheinander übertragen�
Teilungsfaktor
LAN
01
USB 15
Der erste Datenblock sendet nur die Kurvenver-
laufs-Information (1 bis 6) ohne die Kurvenform-
daten (7)� Der zweite und weitere Datenblöcke
senden die Haupt- oder Subskop-Daten (1), den
aktuellen Teilungsfakor (2), den maximalen Tei-
lungsfaktor (3) und die Kurvenformdaten (7)�
4: Spektrumskop-Modusdaten
• 00 = Center-Modus
• 01 = Fix-Modus
• 02 = SCROLL-C-Modus
• 03 = SCROLL-F-Modus
5 6 7
...... X X X X X X ...... X X
Datenlänge
704
erster 15
Datenblock
zweiter und
53
weitere Datenblöcke
15� Datenblock 42
5: Kurvenverlaufs-Informationen:
Die Kurvenverlaufs-Informationen sind für den
Center- und den Fix-Modus unterschiedlich�
• Im Center-Modus: Mittenfrequenz und Abtast-
bereich werden übertragen�
Details zu den Betriebsfrequenz-Daten siehe
S� 16 und für den Skop-Abtastbereich S� 24
(2 bis 6)�
• Im Fixt-, Scroll-C- und Scroll-F-Modus: Daten
für die obere und untere Bereichsgrenze werden
übertragen�
X X X X X X X X X 0 X X X X X X X X 0 0
untere Eckfrequenz
L „F" bedeutet, dass die untere Eckfrequenz ein
negativer Wert ist�
6: Information bei Bereichsüberschreitungen:
• 00 = innerhalb des Bereichs
• 01 = außerhalb des Bereichs
L Wenn die Skop-Daten außerhalb des Bereichs liegen,
werden die Kurvenverlaufs-Informationen (7) wegge-
lassen�
7: Kurvenform-Daten:
Der Transceiver gibt Daten für die abgebildete
Kurvenform aus� Der Datenbereich und die Länge
der Kurvenform werden vom Controller (PC) be-
urteilt� (Der Datenbereich entspricht grundsätzlich
dem der im Display abgebildeten Kurvenform des
Skops�)
• Datenbereich: 00 bis C8 (0 bis 200)
• Datenlänge:
• Spektrumskop-Modus
Befehl: 27 14
X X X X
00 = MAIN
01 = SUB
23
obere Eckfrequenz
689
00 = Center-Modus
01 = Fix-Modus
02 = SCROLL-C-Modus
03 = SCROLL-F-Modus
