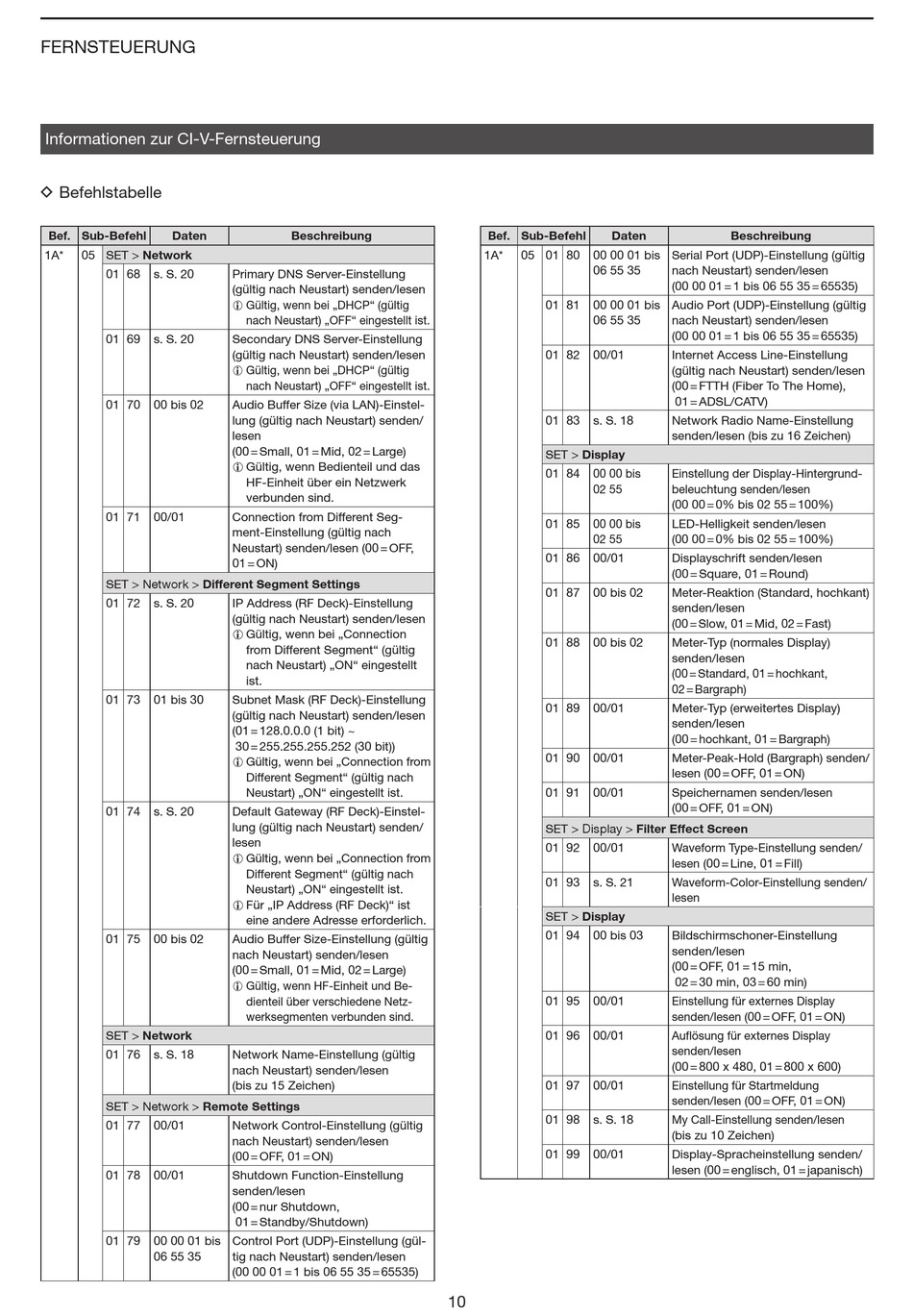

Icom IC-7760 Referenzhandbuch Seite 11

FERNSTEUERUNG
Informationen zur CI-V-Fernsteuerung
D Befehlstabelle
Bef� Sub-Befehl Daten
1A* 05 SET > Network
01 68 s� S� 20
01 69 s� S� 20
01 70 00 bis 02
01 71 00/01
SET > Network > Different Segment Settings
01 72 s� S� 20
01 73 01 bis 30
01 74 s� S� 20
01 75 00 bis 02
SET > Network
01 76 s� S� 18
SET > Network > Remote Settings
01 77 00/01
01 78 00/01
01 79 00 00 01 bis
06 55 35
Beschreibung
Primary DNS Server-Einstellung
(gültig nach Neustart) senden/lesen
L Gültig, wenn bei „DHCP" (gültig
nach Neustart) „OFF" eingestellt ist�
Secondary DNS Server-Einstellung
(gültig nach Neustart) senden/lesen
L Gültig, wenn bei „DHCP" (gültig
nach Neustart) „OFF" eingestellt ist�
Audio Buffer Size (via LAN)-Einstel-
lung (gültig nach Neustart) senden/
lesen
(00 = Small, 01 = Mid, 02 = Large)
L Gültig, wenn Bedienteil und das
HF-Einheit über ein Netzwerk
verbunden sind�
Connection from Different Seg-
ment-Einstellung (gültig nach
Neustart) senden/lesen (00 = OFF,
01 = ON)
IP Address (RF Deck)-Einstellung
(gültig nach Neustart) senden/lesen
L Gültig, wenn bei „Connection
from Different Segment" (gültig
nach Neustart) „ON" eingestellt
ist�
Subnet Mask (RF Deck)-Einstellung
(gültig nach Neustart) senden/lesen
( 01 = 128�0�0�0 (1 bit) ~
30 = 255�255�255�252 (30 bit))
L Gültig, wenn bei „Connection from
Different Segment" (gültig nach
Neustart) „ON" eingestellt ist�
Default Gateway (RF Deck)-Einstel-
lung (gültig nach Neustart) senden/
lesen
L Gültig, wenn bei „Connection from
Different Segment" (gültig nach
Neustart) „ON" eingestellt ist�
L Für „IP Address (RF Deck)" ist
eine andere Adresse erforderlich�
Audio Buffer Size-Einstellung (gültig
nach Neustart) senden/lesen
(00 = Small, 01 = Mid, 02 = Large)
L Gültig, wenn HF-Einheit und Be-
dienteil über verschiedene Netz-
werksegmenten verbunden sind�
Network Name-Einstellung (gültig
nach Neustart) senden/lesen
(bis zu 15 Zeichen)
Network Control-Einstellung (gültig
nach Neustart) senden/lesen
(00 = OFF, 01 = ON)
Shutdown Function-Einstellung
senden/lesen
( 00 = nur Shutdown,
01 = Standby/Shutdown)
Control Port (UDP)-Einstellung (gül-
tig nach Neustart) senden/lesen
(00 00 01 = 1 bis 06 55 35 = 65535)
Bef� Sub-Befehl Daten
1A* 05 01 80 00 00 01 bis
06 55 35
01 81 00 00 01 bis
06 55 35
01 82 00/01
01 83 s� S� 18
SET > Display
01 84 00 00 bis
02 55
01 85 00 00 bis
02 55
01 86 00/01
01 87 00 bis 02
01 88 00 bis 02
01 89 00/01
01 90 00/01
01 91 00/01
SET > Display > Filter Effect Screen
01 92 00/01
01 93 s� S� 21
SET > Display
01 94 00 bis 03
01 95 00/01
01 96 00/01
01 97 00/01
01 98 s� S� 18
01 99 00/01
10
Beschreibung
Serial Port (UDP)-Einstellung (gültig
nach Neustart) senden/lesen
(00 00 01 = 1 bis 06 55 35 = 65535)
Audio Port (UDP)-Einstellung (gültig
nach Neustart) senden/lesen
(00 00 01 = 1 bis 06 55 35 = 65535)
Internet Access Line-Einstellung
(gültig nach Neustart) senden/lesen
( 00 = FTTH (Fiber To The Home),
01 = ADSL/CATV)
Network Radio Name-Einstellung
senden/lesen (bis zu 16 Zeichen)
Einstellung der Display-Hintergrund-
beleuchtung senden/lesen
(00 00 = 0% bis 02 55 = 100%)
LED-Helligkeit senden/lesen
(00 00 = 0% bis 02 55 = 100%)
Displayschrift senden/lesen
(00 = Square, 01 = Round)
Meter-Reaktion (Standard, hochkant)
senden/lesen
(00 = Slow, 01 = Mid, 02 = Fast)
Meter-Typ (normales Display)
senden/lesen
(00 = Standard, 01 = hochkant,
02 = Bargraph)
Meter-Typ (erweitertes Display)
senden/lesen
(00 = hochkant, 01 = Bargraph)
Meter-Peak-Hold (Bargraph) senden/
lesen (00 = OFF, 01 = ON)
Speichernamen senden/lesen
(00 = OFF, 01 = ON)
Waveform Type-Einstellung senden/
lesen (00 = Line, 01 = Fill)
Waveform-Color-Einstellung senden/
lesen
Bildschirmschoner-Einstellung
senden/lesen
( 00 = OFF, 01 = 15 min,
02 = 30 min, 03 = 60 min)
Einstellung für externes Display
senden/lesen (00 = OFF, 01 = ON)
Auflösung für externes Display
senden/lesen
(00 = 800 x 480, 01 = 800 x 600)
Einstellung für Startmeldung
senden/lesen (00 = OFF, 01 = ON)
My Call-Einstellung senden/lesen
(bis zu 10 Zeichen)
Display-Spracheinstellung senden/
lesen (00 = englisch, 01 = japanisch)
