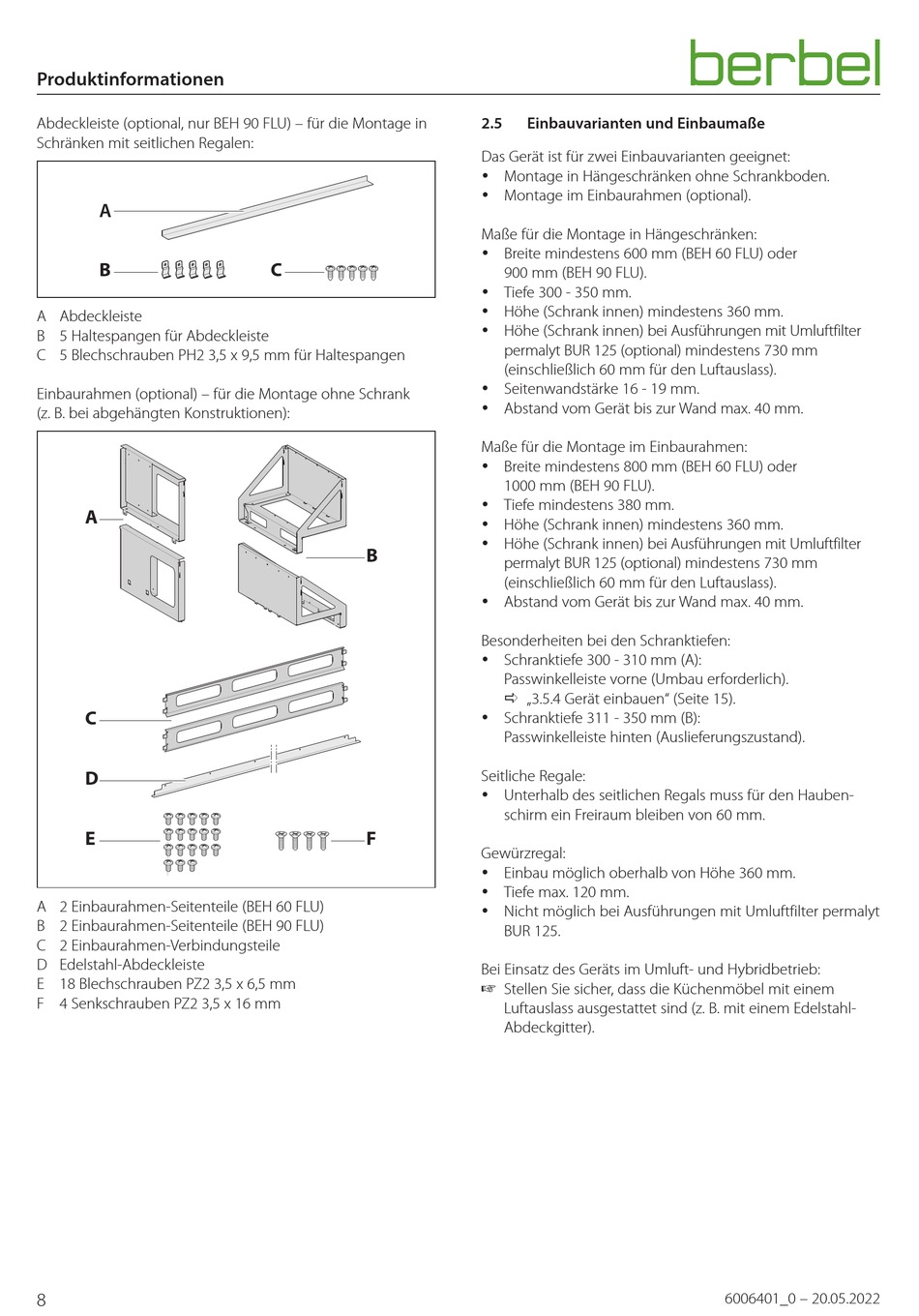

Abdeckleiste (optional, nur BEH 90 FLU) – für die Montage in
Schränken mit seitlichen Regalen:
A
B
A Abdeckleiste
B 5 Haltespangen für Abdeckleiste
C 5 Blechschrauben PH2 3,5 x 9,5 mm für Haltespangen
Einbaurahmen (optional) – für die Montage ohne Schrank
(z. B. bei abgehängten Konstruktionen):
A
C
D
E
A 2 Einbaurahmen-Seitenteile (BEH 60 FLU)
B 2 Einbaurahmen-Seitenteile (BEH 90 FLU)
C 2 Einbaurahmen-Verbindungsteile
D Edelstahl-Abdeckleiste
E 18 Blechschrauben PZ2 3,5 x 6,5 mm
F 4 Senkschrauben PZ2 3,5 x 16 mm
8
C
B
F
2.5
Einbauvarianten und Einbaumaße
Das Gerät ist für zwei Einbauvarianten geeignet:
y Montage in Hängeschränken ohne Schrankboden.
y Montage im Einbaurahmen (optional).
Maße für die Montage in Hängeschränken:
y Breite mindestens 600 mm (BEH 60 FLU) oder
900 mm (BEH 90 FLU).
y Tiefe 300 - 350 mm.
y Höhe (Schrank innen) mindestens 360 mm.
y Höhe (Schrank innen) bei Ausführungen mit Umluftfilter
permalyt BUR 125 (optional) mindestens 730 mm
(einschließlich 60 mm für den Luftauslass).
y Seitenwandstärke 16 - 19 mm.
y Abstand vom Gerät bis zur Wand max. 40 mm.
Maße für die Montage im Einbaurahmen:
y Breite mindestens 800 mm (BEH 60 FLU) oder
1000 mm (BEH 90 FLU).
y Tiefe mindestens 380 mm.
y Höhe (Schrank innen) mindestens 360 mm.
y Höhe (Schrank innen) bei Ausführungen mit Umluftfilter
permalyt BUR 125 (optional) mindestens 730 mm
(einschließlich 60 mm für den Luftauslass).
y Abstand vom Gerät bis zur Wand max. 40 mm.
Besonderheiten bei den Schranktiefen:
y Schranktiefe 300 - 310 mm (A):
Passwinkelleiste vorne (Umbau erforderlich).
D „3.5.4 Gerät einbauen" (Seite 15).
y Schranktiefe 311 - 350 mm (B):
Passwinkelleiste hinten (Auslieferungszustand).
Seitliche Regale:
y Unterhalb des seitlichen Regals muss für den Hauben-
schirm ein Freiraum bleiben von 60 mm.
Gewürzregal:
y Einbau möglich oberhalb von Höhe 360 mm.
y Tiefe max. 120 mm.
y Nicht möglich bei Ausführungen mit Umluftfilter permalyt
BUR 125.
Bei Einsatz des Geräts im Umluft- und Hybridbetrieb:
☞ Stellen Sie sicher, dass die Küchenmöbel mit einem
Luftauslass ausgestattet sind (z. B. mit einem Edelstahl-
Abdeckgitter).
