Montage

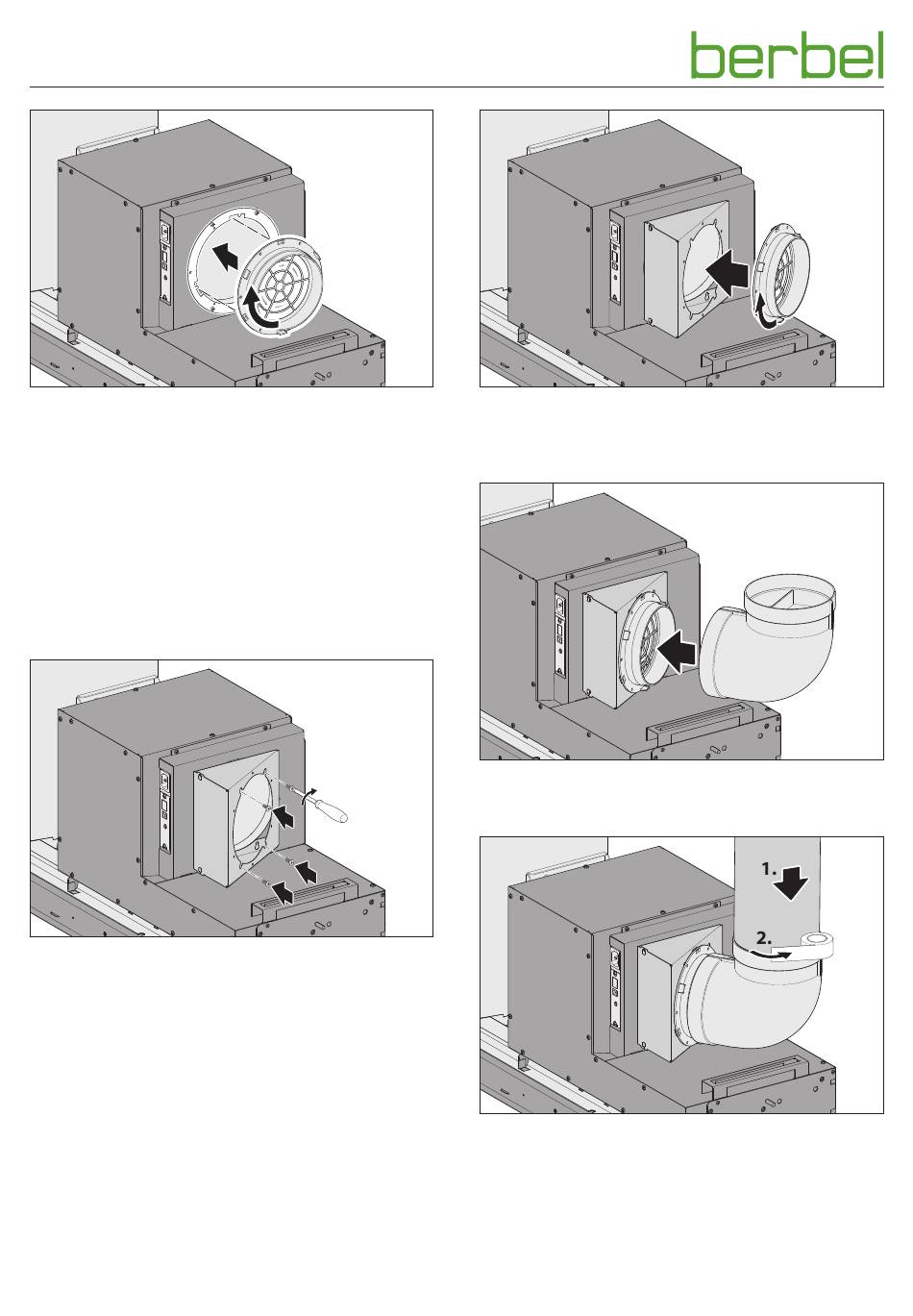

☞ Setzen Sie den Gitter-Stutzen auf den Adapterring.
☞ Fixieren Sie den Gitter-Stutzen durch eine kurze Drehung
nach rechts.
Für den Anschluss der Abluftleitung können bei Bedarf der
Blechadapter und der 90-Grad-Bogen auf das Gerät montiert
werden. Verwendung und Anordnung der Bauteile sind
abhängig vom Weg der Abluftleitung.
Bei Verwendung des Blechadapters wird der Gitter-Stutzen
nicht auf den Adapterring, sondern auf den Blechadapter
gesetzt.
☞ Wenn benötigt, setzen Sie den Blechadapter vor den
Lüfterabgang.
☞ Drehen Sie die Schrauben leicht in den Lüfterkasten
(Blechschrauben PZ2 3,5 x 6,5 mm).
☞ Setzen Sie den Blechadapter auf die Schrauben.
☞ Schrauben Sie den Blechadapter fest.
24
1.
2.
☞ Setzen Sie den Gitter-Stutzen auf den Blechadapter.
☞ Fixieren Sie den Gitter-Stutzen durch eine kurze Drehung
nach rechts.
☞ Wenn benötigt, setzen Sie den 90-Grad-Bogen auf den
Gitter-Stutzen.
☞ Setzen Sie die Abluftleitung auf den 90-Grad-Bogen.
☞ Kleben Sie den Übergang zwischen Abluftleitung und
90-Grad-Bogen mit Dichtungsband (Zubehör) ab.
☞ Stellen Sie sicher, dass die Abluftleitung korrekt montiert
ist.
1.
2.
6006401_0 – 20.05.2022
