Montage
3.5.7

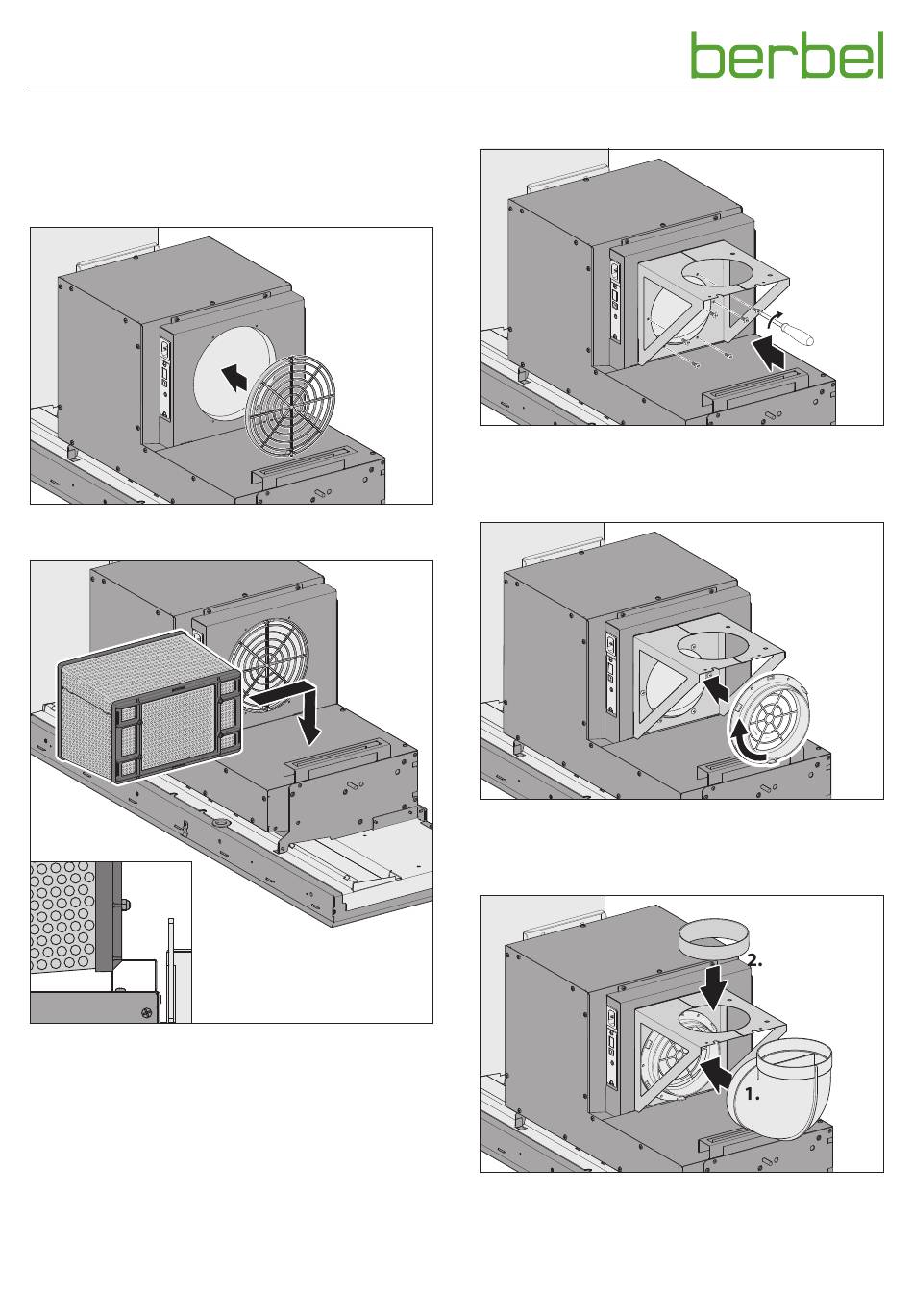

Umluft filter BUF 125 + einbauen
Die Montage des Filters erfolgt neben dem Lüfter gehäuse
oben auf dem Haubenkorpus. Der Filter kann passgenau
aufgesetzt werden.
☞ Setzen Sie das Lüfter-Einsatzgitter in den Lüfterabgang.
☞ Richten Sie den Umluftfilter aus.
☞ Setzen den Filter vor den Lüfterabgang.
☞ Stellen Sie sicher, dass der Filter korrekt positioniert ist.
22
3.5.8
Umluftfilter permalyt einbauen (optional)
☞ Richten Sie die Haltekonsole aus.
☞ Schrauben Sie die Haltekonsole vor den Lüfterabgang
(Blechschrauben PZ2 3,5 x 6,5 mm).
☞ Setzen Sie den Gitter-Stutzen auf die Haltekonsole.
☞ Fixieren Sie den Gitter-Stutzen durch eine kurze Drehung
nach rechts.
☞ Setzen Sie den 90-Grad-Bogen auf den Gitter-Stutzen in
der Haltekonsole.
☞ Stecken Sie den Rohrabschnitt von oben in den 90-Grad-
Bogen.
1.
2.
