Montage
3.5.4

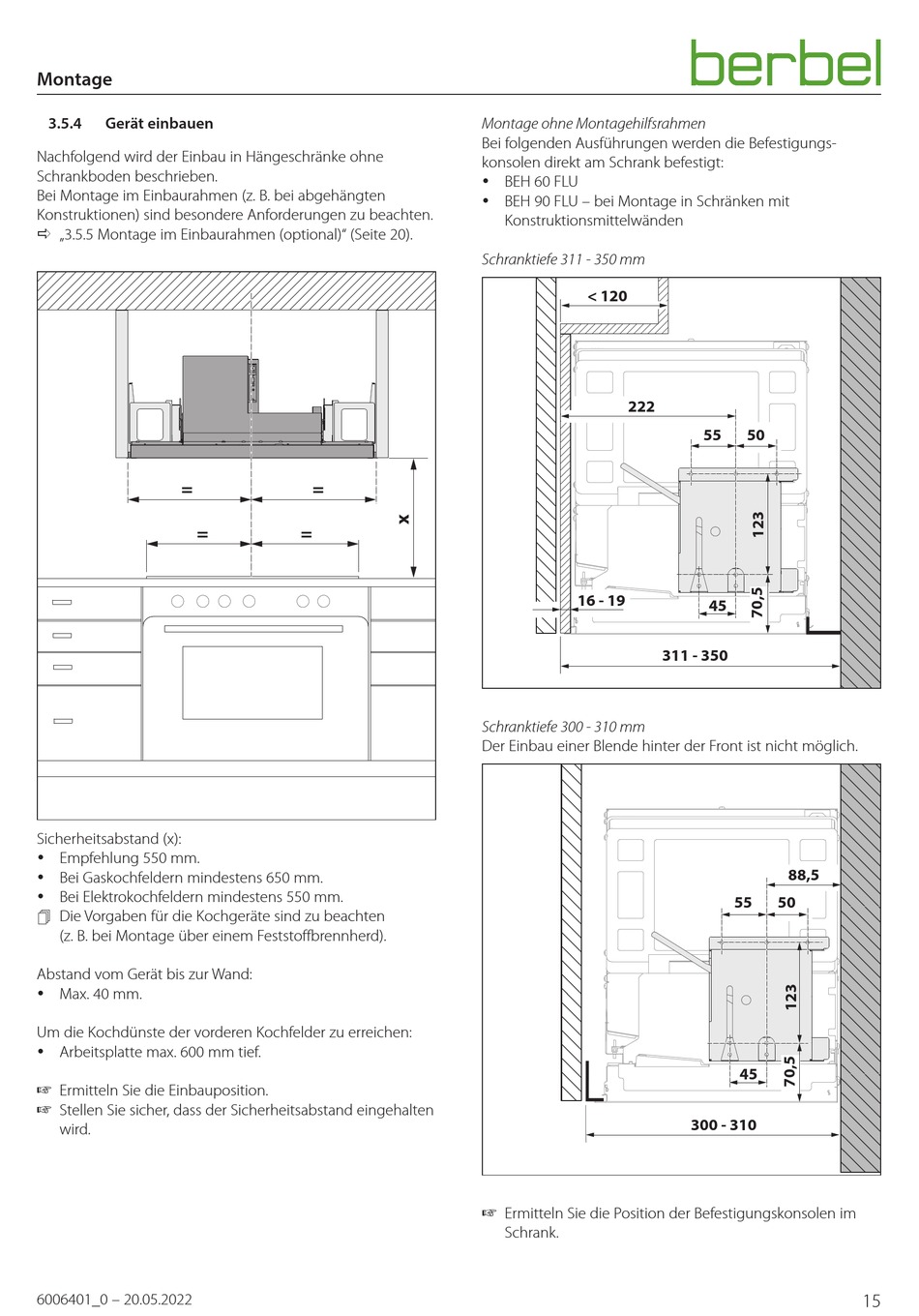

Gerät einbauen
Nachfolgend wird der Einbau in Hängeschränke ohne
Schrankboden beschrieben.
Bei Montage im Einbaurahmen (z. B. bei abgehängten
Konstruktionen) sind besondere Anforderungen zu beachten.
D „3.5.5 Montage im Einbaurahmen (optional)" (Seite 20).
=
=
Sicherheits abstand (x):
y Empfehlung 550 mm.
y Bei Gaskochfeldern mindestens 650 mm.
y Bei Elektrokochfeldern mindestens 550 mm.
Die Vorgaben für die Kochgeräte sind zu beachten
(z. B. bei Montage über einem Feststoffbrennherd).
Abstand vom Gerät bis zur Wand:
y Max. 40 mm.
Um die Kochdünste der vorderen Kochfelder zu erreichen:
y Arbeitsplatte max. 600 mm tief.
☞ Ermitteln Sie die Einbauposition.
☞ Stellen Sie sicher, dass der Sicherheits abstand einge halten
wird.
6006401_0 – 20.05.2022
=
=
Montage ohne Montagehilfsrahmen
Bei folgenden Ausführungen werden die Befestigungs-
konsolen direkt am Schrank befestigt:
y BEH 60 FLU
y BEH 90 FLU – bei Montage in Schränken mit
Konstruktions mittel wänden
Schranktiefe 311 - 350 mm
< 120
< 120
222
222
16 - 19
16 - 19
Schranktiefe 300 - 310 mm
Der Einbau einer Blende hinter der Front ist nicht möglich.
☞ Ermitteln Sie die Position der Befestigungskonsolen im
Schrank.
55
50
55
50
45
45
311 - 350
311 - 350
88,5
88,5
55
50
55
50
45
45
300 - 310
300 - 310
15
