Montage
Hybridbetrieb mit Montagesystem Switch

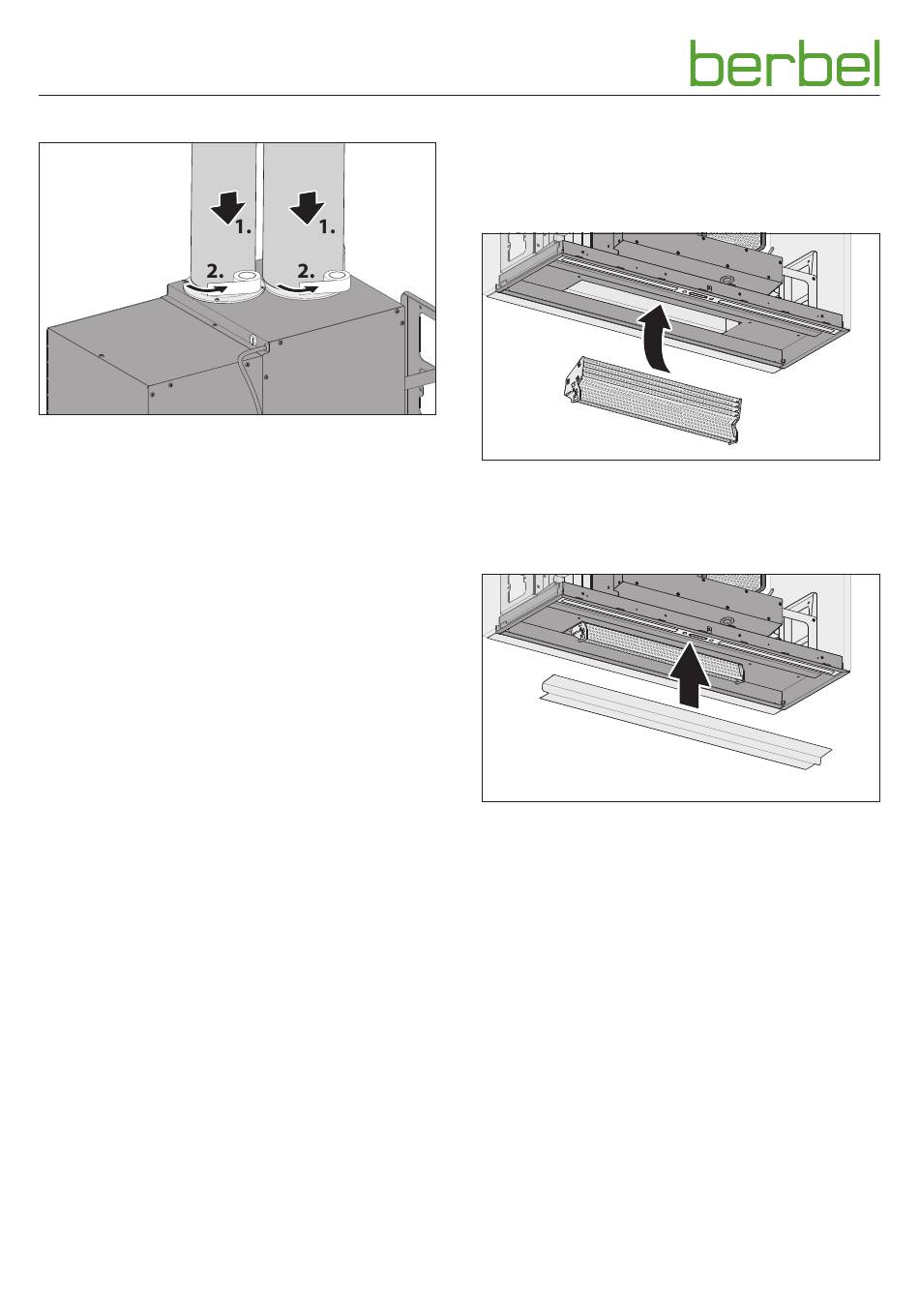

☞ Setzen Sie die Abluftleitung auf den großen Kunststoff-
stutzen (Durchmesser 125 mm).
☞ Setzen Sie die Leitung vom Ventilationssystem auf den
kleinen Kunststoff stutzen (Durchmesser 100 mm).
☞ Stellen Sie sicher, dass die Leitungen korrekt montiert
sind.
6006401_0 – 20.05.2022
3.5.10 Capillar Trap, Prallkante und Unterschale
einsetzen
Nach der Montage sind innenliegende Teile wieder
einzusetzen.
☞ Setzen Sie das Capillar Trap mit beiden Händen in einer
Bogenbewegung in den Aufnahmeschacht.
☞ Drücken Sie das Capillar Trap bis zum Einrasten nach
oben.
☞ Setzen Sie die Prallkante auf die Oberschale.
☞ Kontrollieren Sie, dass die Prallkante richtig aufgesetzt ist
und durch die Magnete gehalten wird.
25
