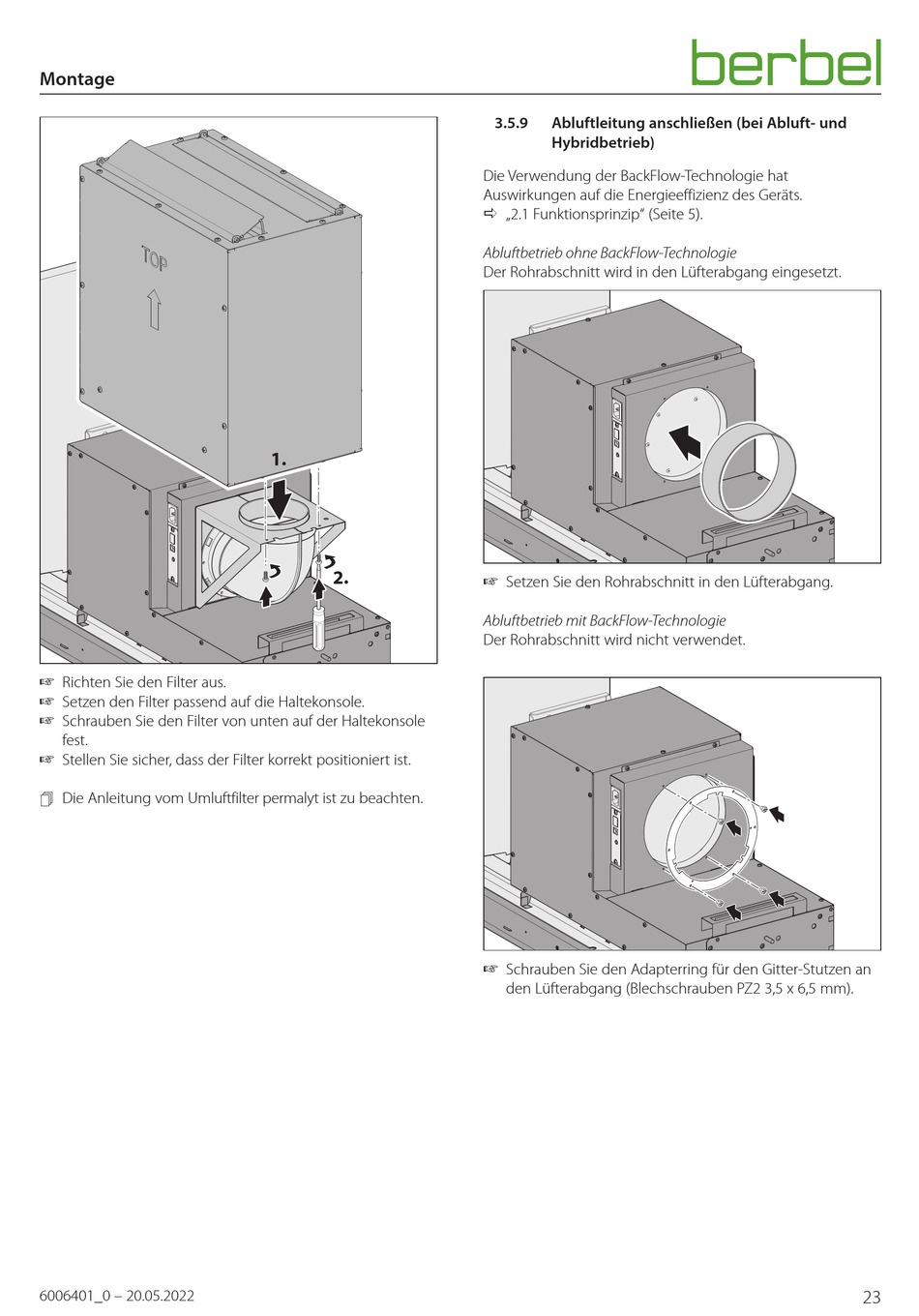

Montage
☞ Richten Sie den Filter aus.
☞ Setzen den Filter passend auf die Haltekonsole.
☞ Schrauben Sie den Filter von unten auf der Haltekonsole
fest.
☞ Stellen Sie sicher, dass der Filter korrekt positioniert ist.
Die Anleitung vom Umluftfilter permalyt ist zu beachten.
6006401_0 – 20.05.2022
3.5.9
Abluftleitung anschließen (bei Abluft- und
Hybridbetrieb)
Die Verwendung der BackFlow-Technologie hat
Auswirkungen auf die Energieeffizienz des Geräts.
D „2.1 Funktionsprinzip" (Seite 5).
Abluftbetrieb ohne BackFlow-Technologie
Der Rohrabschnitt wird in den Lüfterabgang eingesetzt.
☞ Setzen Sie den Rohrabschnitt in den Lüfterabgang.
Abluftbetrieb mit BackFlow-Technologie
Der Rohrabschnitt wird nicht verwendet.
☞ Schrauben Sie den Adapterring für den Gitter-Stutzen an
den Lüfterabgang (Blechschrauben PZ2 3,5 x 6,5 mm).
23
