Montage
3.5.6

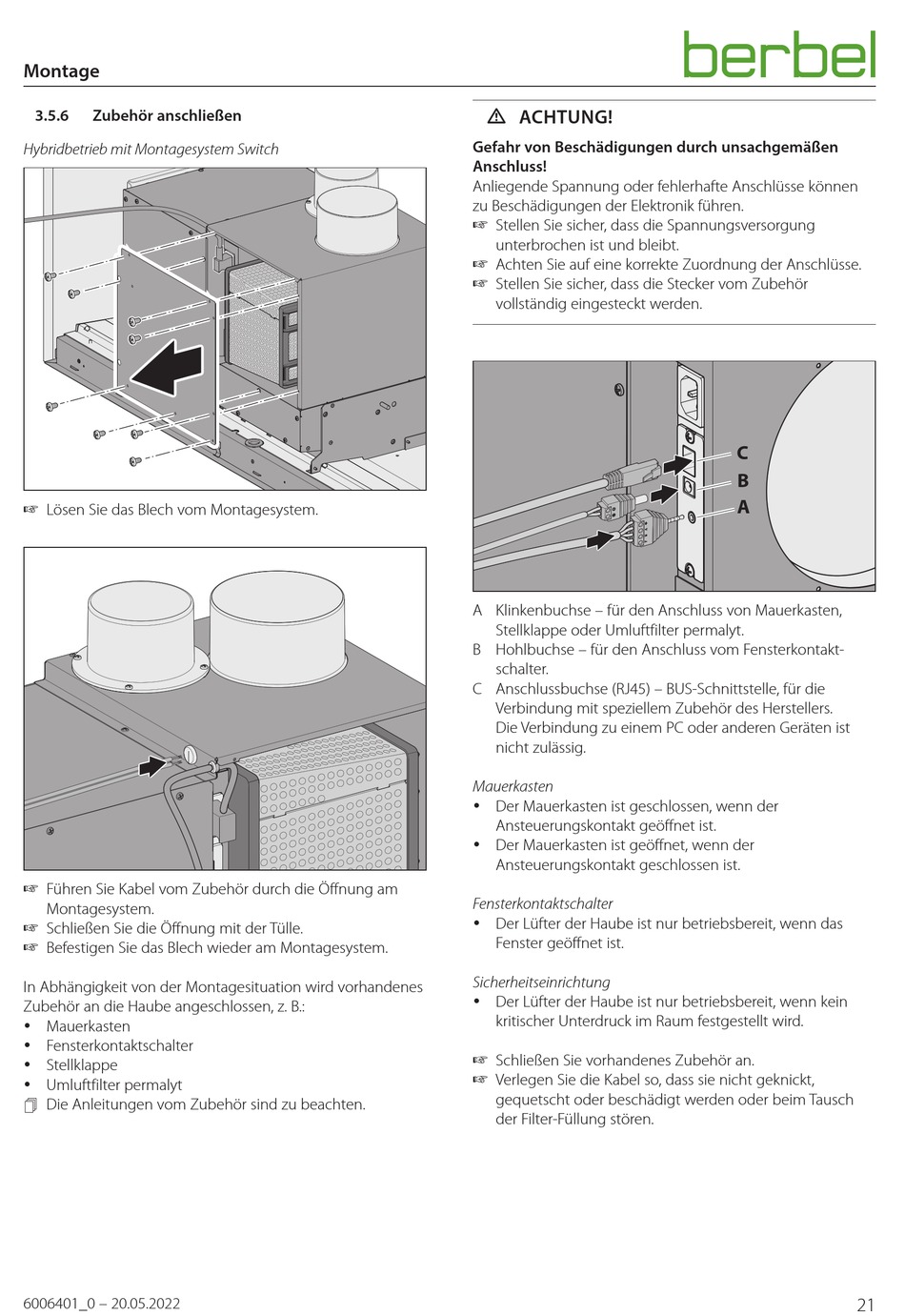

Zubehör anschließen
Hybridbetrieb mit Montagesystem Switch
☞ Lösen Sie das Blech vom Montagesystem.
☞ Führen Sie Kabel vom Zubehör durch die Öffnung am
Montagesystem.
☞ Schließen Sie die Öffnung mit der Tülle.
☞ Befestigen Sie das Blech wieder am Montagesystem.
In Abhängigkeit von der Montagesituation wird vorhandenes
Zubehör an die Haube angeschlossen, z. B.:
y Mauerkasten
y Fensterkontaktschalter
y Stellklappe
y Umluft filter permalyt
Die Anleitungen vom Zubehör sind zu beachten.
6006401_0 – 20.05.2022
D ACHTUNG!
Gefahr von Beschädigungen durch unsachgemäßen
Anschluss!
Anliegende Spannung oder fehlerhafte Anschlüsse können
zu Beschädigungen der Elektronik führen.
☞ Stellen Sie sicher, dass die Spannungsversorgung
unterbrochen ist und bleibt.
☞ Achten Sie auf eine korrekte Zuordnung der Anschlüsse.
☞ Stellen Sie sicher, dass die Stecker vom Zubehör
vollständig eingesteckt werden.
A Klinkenbuchse – für den Anschluss von Mauerkasten,
Stellklappe oder Umluft filter permalyt.
B Hohlbuchse – für den Anschluss vom Fensterkontakt-
schalter.
C Anschlussbuchse (RJ45) – BUS-Schnittstelle, für die
Verbindung mit speziellem Zubehör des Herstellers.
Die Verbindung zu einem PC oder anderen Geräten ist
nicht zulässig.
Mauerkasten
y Der Mauerkasten ist geschlossen, wenn der
Ansteuerungskontakt geöffnet ist.
y Der Mauerkasten ist geöffnet, wenn der
Ansteuerungskontakt geschlossen ist.
Fensterkontaktschalter
y Der Lüfter der Haube ist nur betriebsbereit, wenn das
Fenster geöffnet ist.
Sicherheitseinrichtung
y Der Lüfter der Haube ist nur betriebsbereit, wenn kein
kritischer Unterdruck im Raum festgestellt wird.
☞ Schließen Sie vorhandenes Zubehör an.
☞ Verlegen Sie die Kabel so, dass sie nicht geknickt,
gequetscht oder beschädigt werden oder beim Tausch
der Filter-Füllung stören.
C
B
A
21
