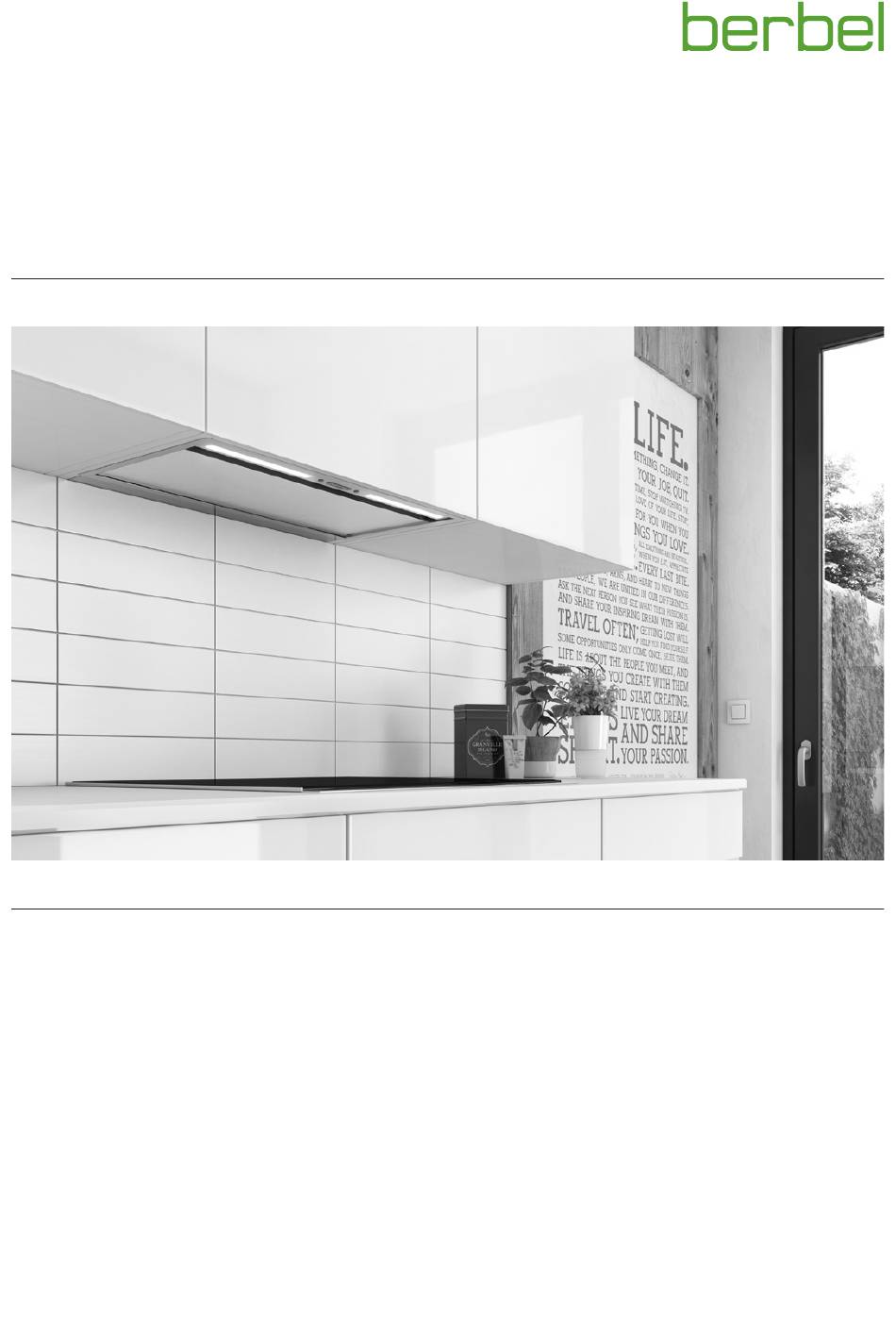

- Seite 1 Einbauhaube Firstline Unseen Gebrauchs- und Montageanleitung für die Modelle: ƒ BEH 60 FLU ƒ BEH 90 FLU 6006401_0...
- Seite 2 Dokumentinformationen Symbolerklärung Text ☞ Handlungsaufforderung Gebrauchs- und Montageanleitung für: y Einbauhaube BEH 60 FLU E05 y Aufzählung y Einbauhaube BEH 90 FLU E05 D Verweis auf andere Stellen in diesem Dokument Beschreibungen sind für alle Modelle identisch. Auf Unterschiede wird gesondert hingewiesen. Verweis auf andere Dokumente, die zu beachten sind Abbildungen zeigen: y Einbauhaube BEH 90 FLU...
- Seite 3 Inhaltsverzeichnis Sicherheitsinformationen ..... . 4 Reinigung ........32 Bestimmungsgemäße Verwendung .
- Seite 4 Sicherheitsinformationen Sicherheitsinformationen Allgemeine Sicherheitshinweise D WARNUNG! Bestimmungsgemäße Verwendung Gefahr durch Nichtbeachtung der Gebrauchs- und Montage anleitung! Das Gerät dient zur Absaugung von Kochdünsten. Diese Anleitung enthält wichtige Informationen für den Das Gerät ist ausschließlich für den Einsatz in privaten sicheren Umgang mit dem Gerät. Auf mögliche Gefahren Haushalten bestimmt.
- Seite 5 Produktinformationen Produktinformationen Betriebsarten Das Gerät ist für die folgenden Betriebsarten geeignet: y Umluftbetrieb Funktionsprinzip y Abluftbetrieb y Hybridbetrieb 2.2.1 Umluftbetrieb Die Filter-Füllung im Umluftfilter neutralisiert die vorhandenen Geruchsanteile. Die geruchsfreie, gereinigte Raumluft wird dem Raum wieder zugeführt. Durch Frischluftzufuhr kann die Luftfeuchtigkeit im Raum reduziert werden.
- Seite 6 Produktinformationen 2.2.3 Hybridbetrieb Produktübersicht Im Hybridbetrieb regelt das Gerät automatisch den Anteil von Umluft und Abluft. Bei zunehmenden Widerständen in der Abluftleitung (z. B. Abluftleitung zu lang, zu gering dimensioniert oder mit zu vielen Umlenkungen) steigt der Anteil der Umluft. Im Abluftbetrieb wird die gereinigte Raumluft über die Baukonstruktion (z.
- Seite 7 Produktinformationen Lieferumfang Nur bei Ausführungen für den Abluftbetrieb: Gitter-Stutzen K 90-Grad-Bogen L Rohrabschnitt M Adapterring für Gitter-Stutzen N 4 Blechschrauben PZ2 3,5 x 6,5 mm für Adapterring O Blechadapter P 4 Blechschrauben PZ2 3,5 x 6,5 mm für Blechadapter Bei Hybridbetrieb mit Montagesystem Switch: Das Montagesystem, das Lüfter-Einsatzgitter, der Umluftfilter und das Netzkabel sind bereits am Haubenkorpus montiert.
- Seite 8 Produktinformationen Einbauvarianten und Einbaumaße Abdeckleiste (optional, nur BEH 90 FLU) – für die Montage in Schränken mit seitlichen Regalen: Das Gerät ist für zwei Einbauvarianten geeignet: y Montage in Hängeschränken ohne Schrankboden. y Montage im Einbaurahmen (optional). Maße für die Montage in Hängeschränken: y Breite mindestens 600 mm (BEH 60 FLU) oder 900 mm (BEH 90 FLU).
- Seite 9 Produktinformationen 2.5.1 Einbau mit Umluft filter BUF 125 + 2.5.3 Einbau bei Abluftbetrieb - Abluft nach oben ≤ 1 2 0 B = 2 3 ≥ 4 ≥ Ø 135 A = 7 8 0 - 3 1 0 A = 3 0 1 - 3 5 0 B = 3 1 0 - 3 1 0...
- Seite 10 Produktinformationen 2.5.5 Einbau bei Hybridbetrieb mit Technische Daten Montagesystem Switch B = 2 4 B = 1 8 ≤ 1 2 0 Anschluss spannung 230 V / 50 Hz 230 V / 50 Hz Gesamtleistung 178 W 182 W Leistungs aufnahme 170 W 170 W Lüfter...
- Seite 11 Montage Montage Anforderung an den Montageort D WARNUNG! Sicherheitshinweise zur Montage Lebensgefahr durch unsachgemäße Montage! Die Nichtbeachtung der Umgebungsbedingungen kann zu D WARNUNG! gefährlichen Situationen führen, z. B. im Umgang mit Strom oder Gas. Gefahr durch Nichtbeachtung der Montage anweisungen! ☞...
- Seite 12 Montage Anforderungen nach Betriebsarten Anforderungen an die Abluftleitung (nur bei Abluft- und Hybridbetrieb) In Abhängigkeit von der Betriebsart kann weiteres Zubehör erforderlich sein. D WARNUNG! Brand- und Erstickungsgefahr durch unsachgemäße 3.3.1 Anforderungen bei Umluftbetrieb Montage! Bei Verwendung der Abluftleitung mit anderen Geräten oder y Umluftfilter auf dem Lüfterabgang.
- Seite 13 Montage Montageschritte Wenn Zubehör (z. B. Mauerkasten, Fensterkontaktschalter) zur Montagesituation gehört: Kurzübersicht: Die Anleitungen vom Zubehör sind zu beachten. 1. Montage vorbereiten ☞ Stellen Sie sicher, dass Zubehör korrekt montiert und 2. Gerät auspacken anschlussbereit ist. 3. Unterschale, Prallkante und Capillar Trap entnehmen ☞...
- Seite 14 Montage 3.5.3 Unterschale, Prallkante und Capillar Trap Die Prallkante ist aufgesteckt und wird durch Magnete im entnehmen Gerät gehalten. D ACHTUNG! Gefahr von Sachschäden durch herunterfallende Teile! Bei Arbeiten am Gerät können Geräteteile oder Werkzeuge herunterfallen und zu Schäden an Küchenelementen führen. ☞...
- Seite 15 Montage 3.5.4 Gerät einbauen Montage ohne Montagehilfsrahmen Bei folgenden Ausführungen werden die Befestigungs- Nachfolgend wird der Einbau in Hängeschränke ohne konsolen direkt am Schrank befestigt: Schrankboden beschrieben. y BEH 60 FLU Bei Montage im Einbaurahmen (z. B. bei abgehängten y BEH 90 FLU – bei Montage in Schränken mit Konstruktionen) sind besondere Anforderungen zu beachten.
- Seite 16 Montage Montage mit Montagehilfsrahmen (optional) Bei folgenden Ausführungen werden die Befestigungs- konsolen auf den Montage hilfs rahmen befestigt: y BEH 90 FLU – bei Montage in Schränken ohne Konstruktions mittel wände < 120 Schranktiefe 311 - 350 mm < 120 ☞...
- Seite 17 Montage Bei Ausführungen für den Umluftbetrieb und Montage im Einbaurahmen (optional) kann der Umluftfilter BUF 125 + bereits aufgesetzt werden. D „3.5.7 Umluft filter BUF 125 + einbauen“ (Seite 22). Um die Montage zu erleichtern, können nachstehende Teile bereits am Haubenkorpus angebracht werden, bevor der Haubenkorpus eingebaut wird.
- Seite 18 Montage D WARNUNG! Verletzungsgefahr durch Lösen des Schranks von der Wand! Durch das Eigengewicht vom Haubenkorpus und durch den Schwung beim Hochdrücken kann der Schrank angehoben werden und von der Wand fallen. ☞ Sorgen Sie dafür, dass der Schrank gegen ein Anheben gesichert ist.
- Seite 19 Montage Die Passwinkelleiste schließt den Spalt zwischen Hauben- Schranktiefe 300 - 310 mm korpus und Wand. Wenn erforderlich, sind die Maße die Die Höhe der Passwinkelleiste entspricht der Schranktiefe Passwinkelleiste an die Montage situation anzupassen. minus 286 mm. y Die Länge ist passend für eine Seitenwandstärke von 16 mm.
- Seite 20 Montage 3.5.5 Montage im Einbaurahmen (optional) Wenn das Gerät nicht direkt in einen Schrank eingebaut wird (z. B. bei abgehängten Konstruktionen), muss der Einbaurahmen verwendet werden. ≤ 40 ☞ Schrauben Sie die Befestigungskonsolen an den Einbaurahmen (Blechschrauben PZ2 3,5 x 6,5 mm). 560 (+5) BEH 60 FLU 860 (+5) BEH 90 FLU ☞...
- Seite 21 Montage D ACHTUNG! 3.5.6 Zubehör anschließen Gefahr von Beschädigungen durch unsachgemäßen Hybridbetrieb mit Montagesystem Switch Anschluss! Anliegende Spannung oder fehlerhafte Anschlüsse können zu Beschädigungen der Elektronik führen. ☞ Stellen Sie sicher, dass die Spannungsversorgung unterbrochen ist und bleibt. ☞ Achten Sie auf eine korrekte Zuordnung der Anschlüsse. ☞...
- Seite 22 Montage 3.5.7 Umluft filter BUF 125 + einbauen 3.5.8 Umluftfilter permalyt einbauen (optional) Die Montage des Filters erfolgt neben dem Lüfter gehäuse oben auf dem Haubenkorpus. Der Filter kann passgenau aufgesetzt werden. ☞ Richten Sie die Haltekonsole aus. ☞ Schrauben Sie die Haltekonsole vor den Lüfterabgang (Blechschrauben PZ2 3,5 x 6,5 mm).
- Seite 23 Montage 3.5.9 Abluftleitung anschließen (bei Abluft- und Hybridbetrieb) Die Verwendung der BackFlow-Technologie hat Auswirkungen auf die Energieeffizienz des Geräts. D „2.1 Funktionsprinzip“ (Seite 5). Abluftbetrieb ohne BackFlow-Technologie Der Rohrabschnitt wird in den Lüfterabgang eingesetzt. ☞ Setzen Sie den Rohrabschnitt in den Lüfterabgang. Abluftbetrieb mit BackFlow-Technologie Der Rohrabschnitt wird nicht verwendet.
- Seite 24 Montage ☞ Setzen Sie den Gitter-Stutzen auf den Adapterring. ☞ Setzen Sie den Gitter-Stutzen auf den Blechadapter. ☞ Fixieren Sie den Gitter-Stutzen durch eine kurze Drehung ☞ Fixieren Sie den Gitter-Stutzen durch eine kurze Drehung nach rechts. nach rechts. Für den Anschluss der Abluftleitung können bei Bedarf der Blechadapter und der 90-Grad-Bogen auf das Gerät montiert werden.
- Seite 25 Montage 3.5.10 Capillar Trap, Prallkante und Unterschale Hybridbetrieb mit Montagesystem Switch einsetzen Nach der Montage sind innenliegende Teile wieder einzusetzen. ☞ Setzen Sie die Abluftleitung auf den großen Kunststoff- stutzen (Durchmesser 125 mm). ☞ Setzen Sie die Leitung vom Ventilationssystem auf den ☞...
- Seite 26 Montage 3.5.11 Spannungsversorgung herstellen ☞ Beachten Sie die Spannungsangabe auf dem Typenschild. Bei Hybridbetrieb mit Montagesystem Switch ist das Netzkabel bereits am Haubenkorpus montiert. ☞ Führen Sie die Unterschale von unten in das Gerät, bis die Führungsnuten der Unterschale auf beiden Seiten vor den Führungsstiften stehen.
- Seite 27 Montage 3.5.12 Kontrolle und Inbetriebnahme durchführen D ACHTUNG! Gefahr von Störungen durch Feuchtigkeit im Gerät! Wenn das Gerät von einer kalten in eine warme Umgebung gebracht wird, kann sich im Inneren Feuchtigkeit nieder- schlagen. ☞ Warten Sie 2-3 Stunden, bevor Sie das Gerät in Betrieb nehmen.
- Seite 28 Bedienung Bedienung Maßnahmen für eine ausreichende Frischluftzufuhr: ☞ Öffnen Sie die Fenster. ☞ Öffnen Sie die Türen. ☞ Stellen Sie sicher, dass Fensterkontaktschalter und Sicherheitshinweise zur Bedienung Mauerkasten installiert und funktionsbereit sind. ☞ Bei raumluftabhängigen Brennstellen (z. B. Kamin) im D WARNUNG! selben Luftverbund: Stellen Sie sicher, dass die vorgeschriebene...
- Seite 29 Bedienung 4.2.1 Normalbetrieb Taste Funktion D WARNUNG! Das Gerät ist ausgeschaltet. ☞ 1x Taste drücken. Brandgefahr durch Fettreste! Das Gerät schaltet ein in Leistungsstufe 1. Im Betrieb sammeln sich im und am Gerät Fettreste, die leicht entzündlich sind. Das Gerät ist ausgeschaltet. ☞...
- Seite 30 Bedienung 4.2.2 Kochfeld-Beleuchtung 4.2.3 Nachlauffunktion Die Kochfeld-Beleuchtung ist mit einer energiesparenden Das Gerät verfügt über eine Nachlauffunktion. Wenn LED-Beleuchtung ausgestattet. Die Beleuchtung kann die Funktion benutzt wird, arbeitet das Gerät nach dem jederzeit und unabhängig vom Lüfter genutzt werden. Ausschalten noch 10 Minuten weiter. Beleuchtung ein-/ausschalten Beim Umluftbetrieb ist die Benutzung der Nachlauffunktion erforderlich, damit das Gerät die restlichen Geruchsanteile...
- Seite 31 Bedienung 4.2.4 AutoRun Geräte, die mit dem AutoRun Modul ausgestattet sind, starten automatisch, wenn das Kochfeld eingeschaltet wird. Beim Ausschalten des Kochfelds wechselt das Gerät in die Nachlauffunktion und schaltet danach ab. Taste Funktion AutoRun-Automatik einstellen Das Gerät ist ausgeschaltet. ☞...
- Seite 32 Reinigung Reinigung Reinigungsmaßnahmen Das Gerät saugt Schmutzpartikel (z. B. Fett- und Ölpartikel) mit der Raumluft an. In der Oberschale, an der Prallkante, Sicherheitshinweise zur Reinigung in der Unterschale und im Capillar Trap werden die Schmutzpartikel abgeschieden und gesammelt. D WARNUNG! Vor jeder Reinigung: Gefahr durch Nichtbeachtung der Reinigungs- ☞...
- Seite 33 Reinigung Unterschale Die Unterschale wird an zwei seitlichen Dornen im Gerät gehalten. ☞ Ziehen Sie die Prallkante von der Oberschale ab. ☞ Reinigen Sie die Oberschale mit einem weichen, feuchten Tuch. ☞ Reinigen Sie die Prallkante, z. B. in der Spülmaschine. ☞...
- Seite 34 Bei Arbeiten in der Höhe ist für einen sicheren Stand zu ☞ Wenden Sie sich an Ihren Fachhändler. sorgen (z. B. standfeste Stehleiter). y Das Kochfeld und andere berührbare Teile müssen Nachfüllpacks sind im Online-Shop verfügbar: abgekühlt sein. www.berbel.de y Das Lüftergehäuse darf niemals geöffnet werden. 6006401_0 – 20.05.2022...
- Seite 35 Instandhaltung D ACHTUNG! Der Wechsel der Filter-Füllung erfolgt wie in der zugehörigen Anleitung beschrieben. Gefahr von Sachschäden durch herunterfallende Teile! ☞ Wechseln Sie die Filter-Füllung. Bei Arbeiten am Gerät können Geräteteile oder Werkzeuge ☞ Reinigen Sie den Filter von außen (z. B. durch Absaugen herunterfallen und zu Schäden an Küchenelementen führen.
- Seite 36 Instandhaltung Störungsbehebung Geruchsbildung während des Betriebs. y Die Filter-Füllung ist verbraucht. Mögliche Störungen werden nachstehend wie folgt ☞ Wechseln Sie die Filter-Füllung. beschrieben: D „6.2.2 Filter-Füllung wechseln (bei Umluft- und Beschreibung der Störung. Hybridbetrieb)“ (Seite 34). y Mögliche Ursache. ☞ Abhilfe. Kochdünste setzen sich ab an Möbeln, an Küchenfronten oder an der Decke.
- Seite 37 Demontage Demontage ☞ Stellen Sie den Haubenkorpus auf eine feste und schützende Unterlage. ☞ Schrauben Sie die Befestigungs konsolen ab. D WARNUNG! Lebensgefahr durch Stromschlag! Wenn vorhanden: Die Berührung von stromführenden Teilen kann zu ☞ Schrauben Sie die Montagehilfsrahmen ab. elektrischem Schlag, Verbrennungen oder Tod führen.
- Seite 38 Entsorgung Entsorgung Gerät entsorgen D ACHTUNG! Verpackung entsorgen Gefahr von Umweltschäden durch nicht sachgerechte Entsorgung des Geräts! Das Gerät unterliegt der europäischen Richtlinie 2012/19/EU D ACHTUNG! und darf nicht im Hausmüll entsorgt werden. Gefahr von Umweltschäden durch nicht sachgerechte ☞ Geben Sie das Gerät am Ende der Nutzungszeit nicht in Entsorgung der Verpackung! den normalen Hausmüll.
- Seite 39 LE Hood 48,4 46,6 LE Hood Klasse GFE Hood 87,3 89,5 BEH 90 FLU E05 BEH 60 FLU E05 berbel berbel GFE Hood Klasse Volumenstrom bei Abluftbetrieb in m³/h Stufe min./max. 250/370 270//410 Stufe Power/Intensiv Volumenstrom bei Umluftbetrieb in m³/h...
- Seite 40 Kontakt Wenn Sie Anregungen oder Fragen haben, wählen Sie aus folgenden Möglichkeiten: Post: berbel Ablufttechnik GmbH Sandkampstraße 100 D-48432 Rheine Telefon: +49 (0) 5971 / 80 80 9 - 0 Mo bis Do 8:00 – 17:30 Uhr und Fr 8:00 – 16:30 Uhr...
