Montage
2.
1.

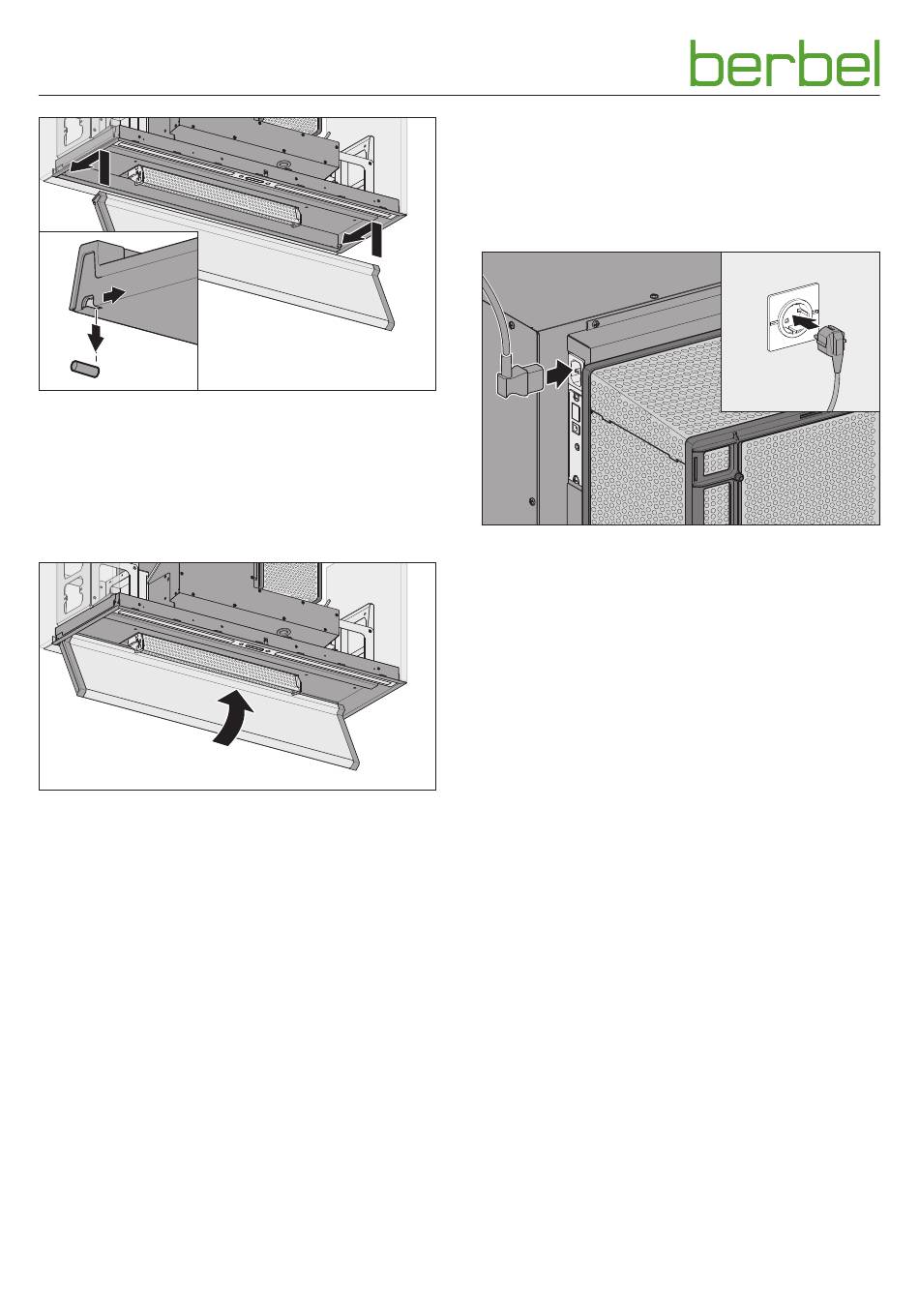

☞ Führen Sie die Unterschale von unten in das Gerät, bis die
Führungsnuten der Unterschale auf beiden Seiten vor den
Führungsstiften stehen.
☞ Senken Sie die Unterschale ca. 10 mm ab.
☞ Ziehen Sie die Unterschale bis zum Einrasten nach unten.
☞ Kontrollieren Sie, dass sich die Unterschale einwandfrei
bewegen lässt.
☞ Schwenken Sie die Unterschale nach oben bis die beiden
Haltemagnete hörbar anliegen.
26
3.5.11 Spannungsversorgung herstellen
☞ Beachten Sie die Spannungsangabe auf dem Typenschild.
Bei Hybridbetrieb mit Montagesystem Switch ist das
Netzkabel bereits am Haubenkorpus montiert.
☞ Stecken Sie den Netzstecker vom Anschlusskabel in das
Gerät.
☞ Stecken Sie die andere Seite vom Anschlusskabel in die
Steckdose.
☞ Verlegen Sie die Kabel so, dass sie nicht geknickt,
gequetscht oder beschädigt werden oder beim Tausch
der Filter-Füllung stören.
☞ Stellen Sie sicher, dass nach der Montage die Möglichkeit
besteht, das Gerät allpolig von der Spannungsversorgung
zu trennen.
Das Gerät ist betriebsbereit.
6006401_0 – 20.05.2022
