4.1.2
LCD Display
Das LCD Display zeigt dem Benutzer eine komplette Statusübersicht der USV an. Es zeigt
Informationen zu den Ein- und Ausgängen, den Batterien, Lastparametern, Betriebsmodi und die
Einstellungen zu Spannung, Frequenz und Bypass.
Das Display verfügt über zwei Hintergrundfarben. Die Standardfarbe ist ein blauer Hintergrund mit
weißem Text. Bei einem kritischen Alarm ändert sich die Hintergrundfarbe zu orange, mit schwarzem
Text. Der Buzzer gibt auch einen anderen USV Status an. Abbildung 7 stellt die Bedeutungen des
Buzzerstatus dar.
USV Zustand
Aktiver Fehler
Aktive Warnung
Batterie
Bypass
Überlast
Beim Einschalten zeigt das LCD Display für ein paar Sekunden eine Willkommensmeldung und öffnet
anschließend die Startseite mit dem aktuellen USV Status. Wird länger als 15 Minuten keine Taste
betätigt, wird der Startbildschirm angezeigt.
Der Statusbildschirm zeigt die folgenden Informationen an:
- Statuszusammenfassung, einschließlich Betriebsmodus und Lastinformationen
- Alarmstatus, wenn Meldungen anstehen (inkl. Fehler- und Warninformationen)
- Status der Batterie und des Ladegeräts (inkl. Batteriespannung und)
- Informationen zur aktuellen Laufzeit
4.2
Betriebsmodus
Der Status und Betriebsmodus der USV werden durch unterschiedliche Symbole wiedergegeben. Diese
Symbole werden in der in Abbildung 9 angegebenen Position angezeigt.
Buzzerstatus
Dauerton
Piept jede Sekunde
USV an Batterie: Signal alle 4 Sekunden
Niedriger Batteriestand: Signal jede Sekunde
Signal alle 2 Minuten
Signal zwei Mal pro Sekunde
Abbildung 7: Definition der Alarmsignale

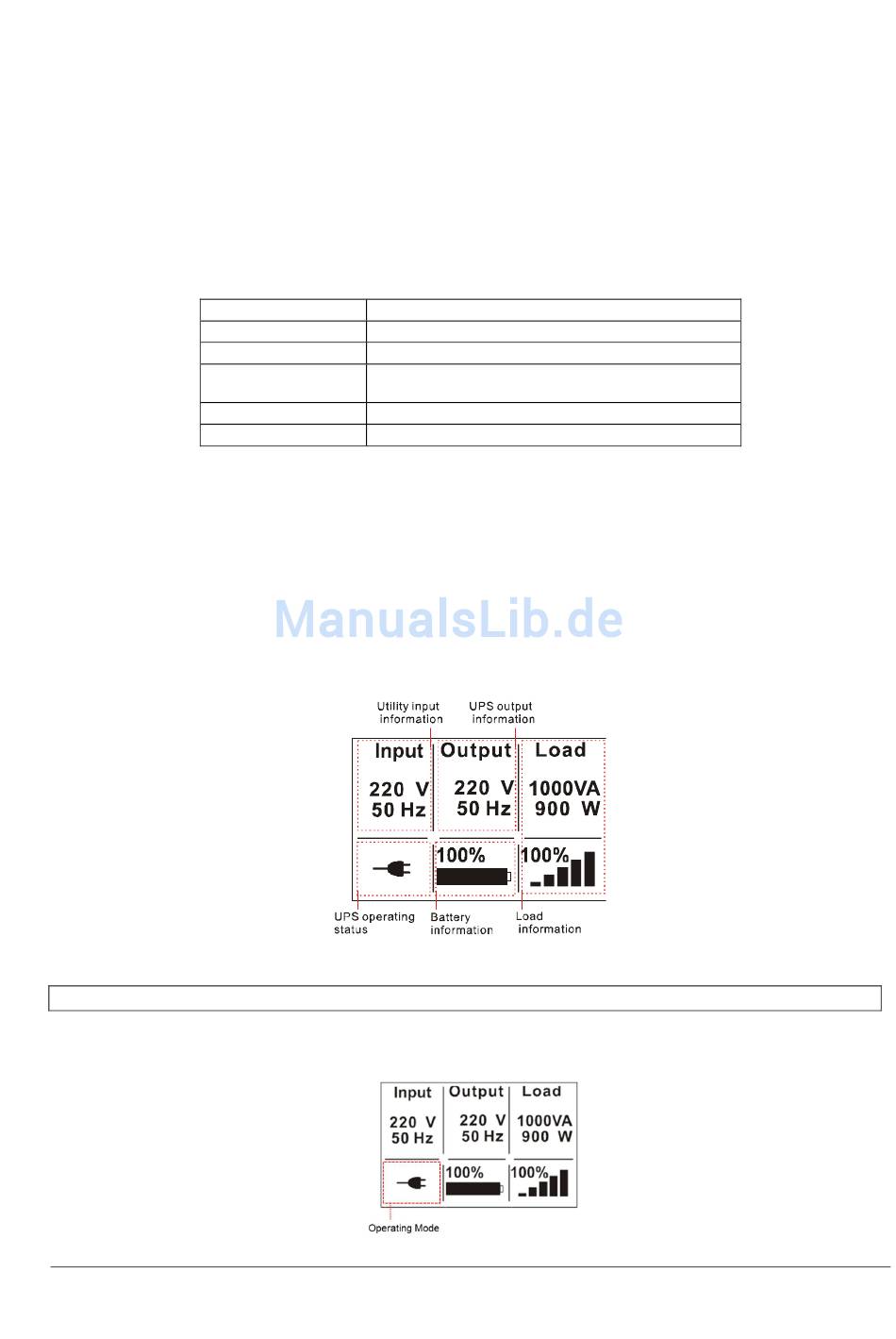

Abbildung 8: Das Standard LCD Display
Abbildung 9: Betriebsmodus
04-3787_ABB_OPM_PVA11 1-3kVA-RT_DE_140519
Änderungen vorbehalten
Seite 19/33 ABB
