Standortplanung und Aufstellung
3.2.1 Planung vor der Installation
Der geeignete Installationsort für die USV ist so zu wählen, dass die Gefahr von Schäden minimiert und
eine lange Betriebsdauer gewährleistet wird. Beachten Sie die folgenden Anweisungen:
- Installieren Sie die USV in einem geschlossenen Raum.
- Lassen Sie an jeder Seite 25 cm Platz, um die Kühlluftzufuhr zu gewährleisten und um
sicherzustellen, dass die Luftzirkulation über die Lüftungsschlitze nicht beeinträchtigt wird.
- Vermeiden Sie extrem hohe Temperaturen und Feuchtigkeit.
- Stellen Sie sicher, dass die Oberfläche fest und eben ist.
- Verwenden Sie für alle Ausführungen der BatteriekabelKupferkabel AWG 10 90°C und Anderson PP45
Stecker für das externe Batteriegehäuse.
3.2.2 Aufstellung
PowerValue 11 RT kann in einem Rack oder als Standalone-Gerät installiert werden. Befolgen Sie die
Anweisungen dieses Abschnitts sowie die Installationsanforderungen.
Beachten Sie beim Auspacken der USV in einer sehr kalten Umgebung, dass sich Kondenswasser
gebildet haben kann. In diesem Fall muss die USV vollständig im Inneren trocknen, bevor sie installiert
und verwendet werden kann, um die Gefahren eines elektrischen Schlages zu vermeiden.

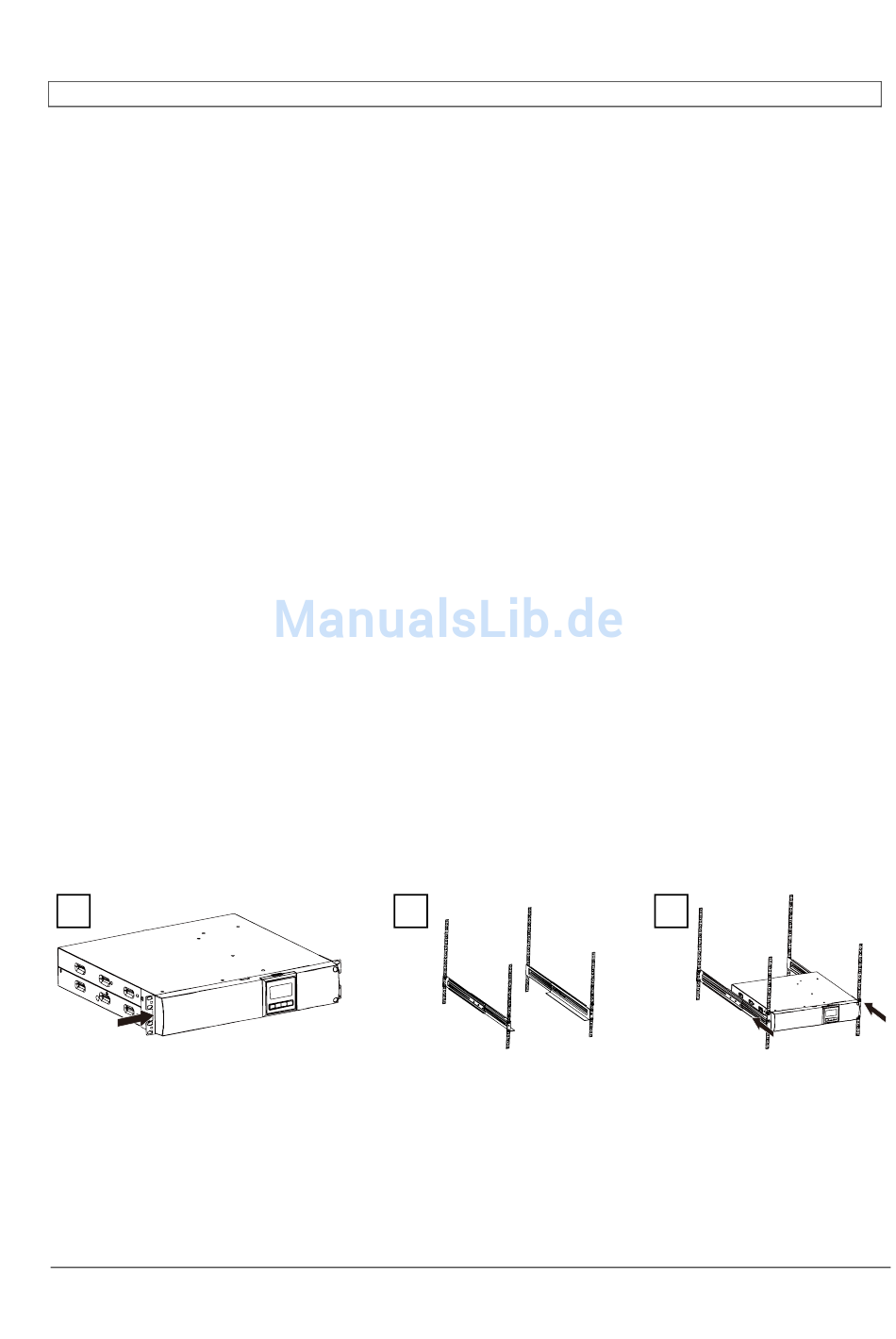

3.2.3 Installation im Rack
PowerValue 11 RT kann in 19 Zoll Racks installiert werden. Sowohl die USV als auch das externe
Batteriegehäuse sind 2HE hoch.
3.2.3.1
Installation der USV
1. Richten Sie die Montagehalterungen des Racks an der Seite der USV aus und ziehen die
Schrauben an.
2. Montieren Sie die Rackschienen zusammen mit dem Rack-Montagekit.
3. Schieben Sie die USV in das Rack und befestigen sie am Rahmen.
4. Ziehen Sie die Schrauben an und fahren mit der Verkabelung der USV fort.
Wird eine weitere USV installiert, wiederholen Sie die obigen Schritte für jedes Gerät.
1
3.2.3.2
Installation des externen Batteriegehäuses
1. Gehen Sie wie oben beschrieben vor (Montage der USV) und installieren das externe
Batteriemodul ober- oder unterhalb der USV im Rack.
2. Schließen Sie die Erdungsleitung von der USV (Port A) am Batteriemodul (Port B) an.
3. Entfernen Sie die Display-Box und die Schrauben an der Frontabdeckung (an der Rückseite der
Display-Box und an der rechten Seite der Abdeckung).
2
04-3787_ABB_OPM_PVA11 1-3kVA-RT_DE_140519
Änderungen vorbehalten
3
Seite 11/33 ABB
