Technische Information
Anschlüsse für
7B7B
Probenentnahmesonden
Temperatur- und Drucksensoren In bestimmten Anwendungen wird jede Probenentnahmesonde durch zwei Umgebungs-
8B8B
Magnetventilsteuerung
9B9B
Endress+Hauser
Auf dem Raman Rxn5 stellen zwei I/O-Anschlusstafeln die Anschlüsse für Probenent-
nahmesonden für jeweils zwei der vier verfügbaren Kanäle bereit. Der graue Verriegelungs-
stecker ist ein hybrider LWL-Steckverbinder, der sowohl die Anregungs- als auch die
Erfassungslichtwellenleiter und die elektrische Laserverriegelung enthält. Beim Herstellen
dieser Anschlüsse mit der entsprechenden Sorgfalt vorgehen, um saubere faseroptische
Verbindungen sicherzustellen.
1

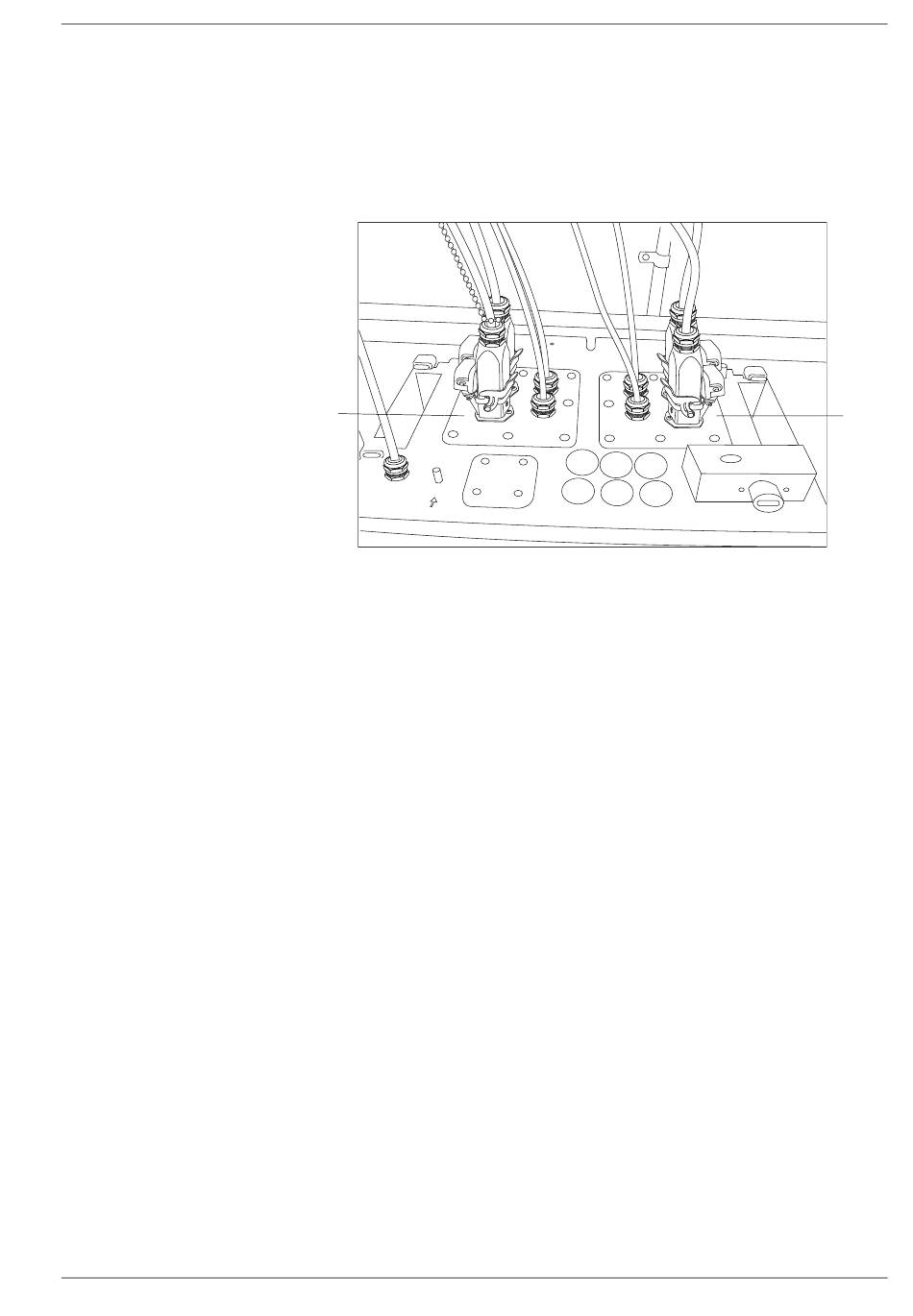

Abbildung 7. I/O-Tafeln stellen die Anschlüsse für die Probenentnahmesonde bereit (1)
Endress+Hauser bietet ein optisches Wartungskit für den Raman Rxn5 (Bestellnr.
70208240), das zur Diagnose und Wartung der wichtigsten im Feld wartbaren optischen
Pfade und Komponenten des Raman Rxn5-Systems dient. Zudem lassen sich damit
Komponenten diagnostizieren und identifizieren, die ausgetauscht oder für Servicearbeiten
ans Werk eingeschickt werden müssen.
sensoren ergänzt: Probentemperatur- und Probendrucksensor. Diese Sensoren werden im
Probenentnahmesystem neben jeder Probenentnahmesonde montiert. Die Sensoren
verfügen über 4...20mA-Ausgänge, und ihre Bereiche sind gemäß Bestellung konfiguriert.
Die Sensoren sind über bis zu 4 eigensichere (IS) Trenner mit 1 pro Kanal mit dem
Analysator verbunden. Ein IS-Trenner ist an einen Temperatur- und einen Drucksensor
angeschlossen. Die IS-Trenner sind auf der unteren Hutschiene links neben dem IS-Trenner
der elektrischen Laserverriegelung montiert. Von links nach rechts entsprechen die IS-
Trenner den Sensoren für die Kanäle 1 bis 4. Die elektrischen Kabel werden über eine
geeignete Kabelverschraubung angebracht.
Der Raman Rxn5 ist mit einer optionalen Magnetventilsteuerung ausgestattet, um bis zu
vier Magnete am Probenentnahmesystem zu steuern. Pro Strom kann eine Magnetspule
gesteuert werden, deren zeitlicher Ablauf gemäß Bestellung konfiguriert und im Werk
eingestellt wird. Jeder Ausgang liefert 24 V DC bei 0,5 A max. (12 W max.). Die maximale
Leitergröße, die die Anschlussklemmenblöcke aufnehmen können, beträgt 18 AWG
(American Wire Gauge). Die Kanalnummer und die Polarität sind auf den Anschluss-
klemmenblöcken angegeben. Der Monteur ist dafür verantwortlich, die Netzkabel der
Magnete von den Anschlussklemmenblöcken durch zugelassene Kabelverschraubungen
bis zu den Magnetventilen des Probenentnahmesystems zu führen.
Diese Ausgänge sind nicht eigensicher und müssen in nicht-explosionsgefährdeten
Bereichen terminiert werden.
Raman Rxn5
1
A0050022
11
