Frontansicht
2B2B
4
Die nachfolgende Abbildung zeigt die Frontseite des Raman Rxn5-Analysators.
1
2
3
4
5

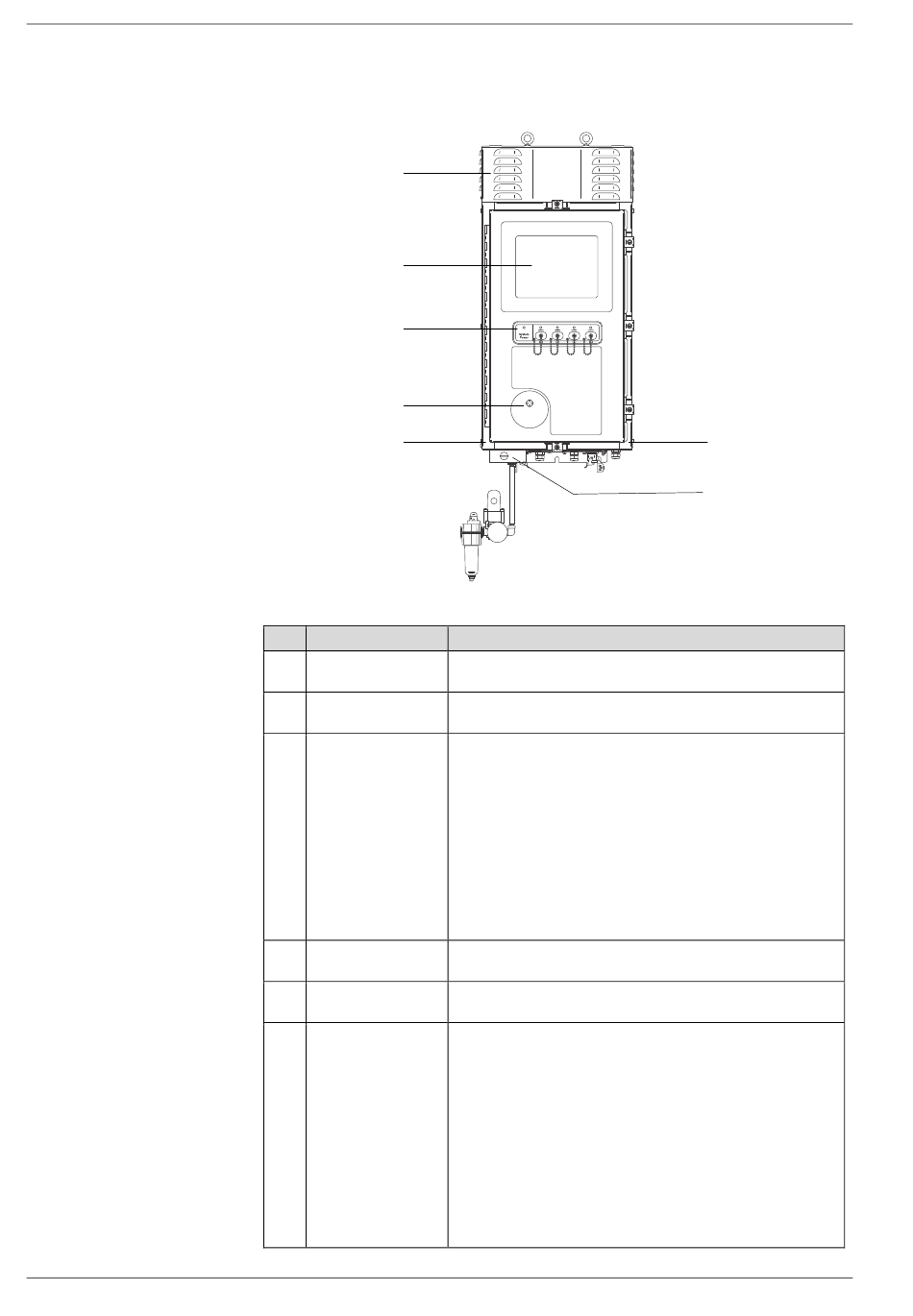

Abbildung 1. Frontansicht des Raman Rxn5-Analysators
Pos. Bezeichnung
1 Abdeckung mit
Kühlschlitzen
2 Touchscreen-Monitor
3 Schaltanzeige und
Schlüssel für Laser
ein/aus
4 Spülluftanzeige
5 Kühllufteinlass
6 Spülventil und
Spülluftaufbereitung
A0054426
Beschreibung
Kühlluft tritt durch die Entlüftungsöffnungen in der Abdeckung
aus. Nicht blockieren.
Integrierte Raman RunTime-Benutzeroberfläche und Touchscreen-
Monitor.
▪ Betriebsanzeige. Kontinuierlich grün leuchtend zeigt an,
dass das System mit Strom versorgt wird und normal arbeitet.
Rot und schnell blinkend zeigt an, dass das System mit Strom
versorgt wird, die Innentemperatur allerdings zu hoch ist.
Rot und langsam blinkend zeigt an, dass das System zu kalt ist.
Rot und langsam blinkend ist beim Einschalten in kälteren
Umgebungen normal.
• Anzeigen und Schlüssel für Laser aus/ein. Magnetisch
gekoppelte Schlüssel steuern die Laserleistung der einzelnen
Kanäle. Schalter sind mit Vorgehensweisen zum Sperren/
Kennzeichnen kompatibel. Gelbe Anzeigen für jeden Kanal
zeigen an, ob der Laser eingeschaltet ist.
Eine grüne Anzeige gibt an, dass der Druck im Gehäuseinneren
mehr als 5,1 mm (0,20 in) Wassersäule beträgt.
Hier gelangt auf beiden Seiten Kühlluft in das Gehäuse.
Nicht blockieren.
Die Verdünnung und die Leckkompensation umfassen zwei Modi:
▪ Verdünnung mit hohem Durchfluss. Die Wählscheibe des
Ventils muss so gedreht werden, dass der Schlitz in der
Wählscheibe horizontal steht und mit der Position "ON"
übereinstimmt. Diese Position dient dazu, vor dem Einschalten
potenziell gefährliche Gase aus dem Gehäuse zu spülen.
Die Verdünnungszeit beträgt > 9,5 Minuten.
▪ Leckkompensationsmodus. Nachdem eine manuelle
Verdünnung durchgeführt wurde, kann das Ventil auf diesen
Modus umgeschaltet werden, indem die Wählscheibe so gedreht
wird, dass der Schlitz in der Wählscheibe vertikal steht. Diese
Position dient dazu, den Spülluftverbrauch nach der ersten
Verdünnung zu reduzieren.
Raman Rxn5
5
6
