Pos. Beschreibung
1 (4) 3/8" 16 Gewinde-Federplatten (Unistrut P/N A1008-SS)
2 (2) Platten, Unistrut-Halterung (im Lieferumfang des Raman Rxn5-Basisgeräts
enthalten)
3 (2) Montagebolzen (im Lieferumfang des Raman Rxn5-Basisgeräts enthalten)
4 (2) Platten, untere Unistrut-Halterung (im Lieferumfang des Raman Rxn5-Basisgeräts
enthalten)
5 (2) flache Unterlegscheiben für Bolzen mit 3/8" Durchmesser
6 (2) Sechskantschrauben 3/8" 16 x 1,50
Hinweis: Die Zeichnung zeigt das Montagekit für einen 1¼" breiten Unistrut-Metallrahmen. Für
Unistrut-Rahmen der P‑Serie (1⅝" breit) oder 42mm-Rahmen ist ein anderes Kit erforderlich.

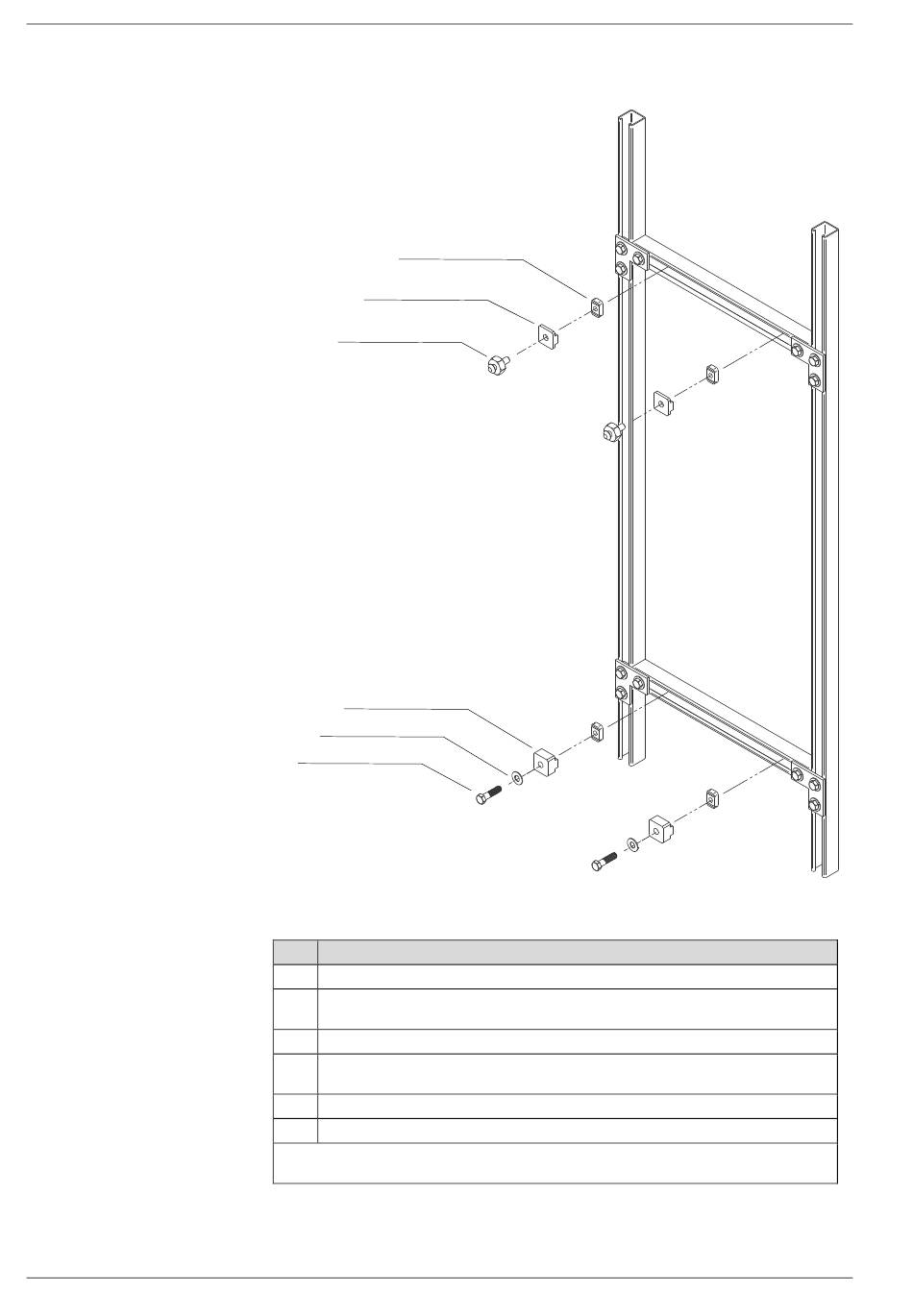

Abbildung 6. Montagedetails
Raman Rxn5
A0054451
