Technische Information
Bodenansicht
4B4B
Endress+Hauser

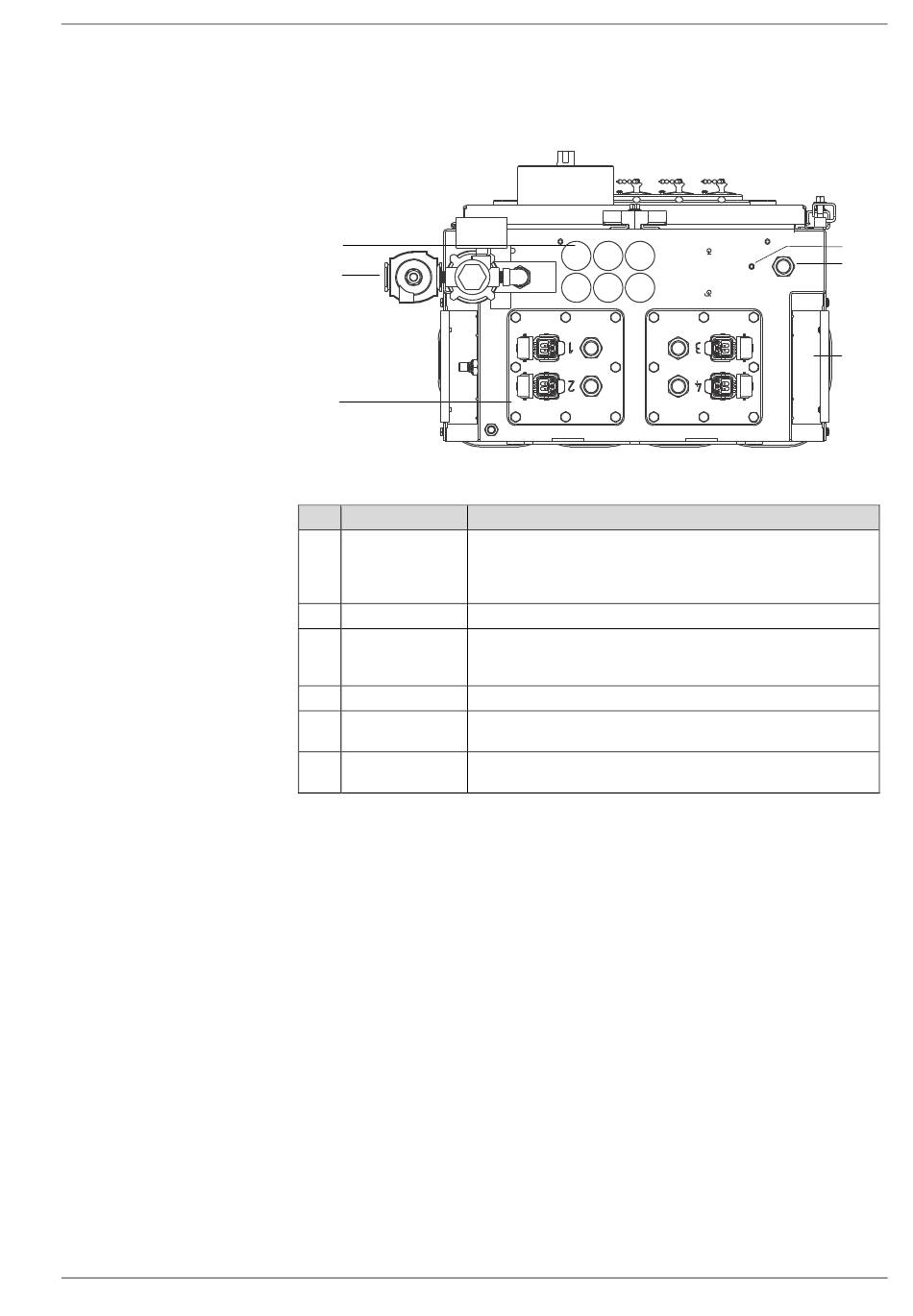

Die nachfolgende Abbildung zeigt die Bodenansicht des Raman Rxn5. Hier befinden sich
alle elektrooptischen und elektrischen I/O.
1
2
3
Abbildung 3. Bodenansicht des Raman Rxn5-Analysators
Pos. Bezeichnung
1 Niederspannungs-
I/O
2 Spülluftzufuhr
3 Eigensichere I/O-
Anschlusstafel
4 Massebolzen
5 AC-Netzstrom-
anschluss
6 Kühllufteinlass
Beschreibung
Sechs Öffnungen für die Niederspannungskommunikation und die
Verdrahtung der Prozessregelung. Zugentlastungen sind vom Kunden
bereitzustellen und müssen lokale elektrische und Sicherheitsnormen
für explosionsgefährdete Bereiche erfüllen.
¼" NPT-Anschlusspunkt für die Spülluftzufuhr
Die I/O-Anschlusstafeln umfassen bis zu vier elektrooptische
Anschlüsse für Probenentnahmesonden und Zugentlastungen für
Probenumgebungssensoren.
¼"‑20 x 0,75" Massebolzen des Gehäuses
Zugentlastung für AC-Netzstromanschluss
Auf beiden Seiten des Gehäuses befindet sich ein Kühllufteinlass.
Nicht blockieren.
Raman Rxn5
4
5
6
