Montage

Der Raman Rxn5 wird an der Wand montiert; im Lieferumfang sind spezielle Befestigungs-
materialien enthalten, die für die Montage an einem 1¼" breiten Unistrut-Metallrahmen
erforderlich sind. Der Montagerahmen muss wie unten dargestellt aufgebaut sein, wobei die
oberen Montagebolzen vollständig angezogen und in geeignetem Abstand angebracht sein
müssen. Mutternplatten für die unteren Montagepunkte sind im Voraus anzubringen. Das
Gerät ist so anzuheben, dass die oberen Montagebolzen in die oberen Montageelemente
eingeführt werden. Die unteren Distanzbleche, Unterlegscheiben und Bolzen anbringen.
1
2
808 (31,80)

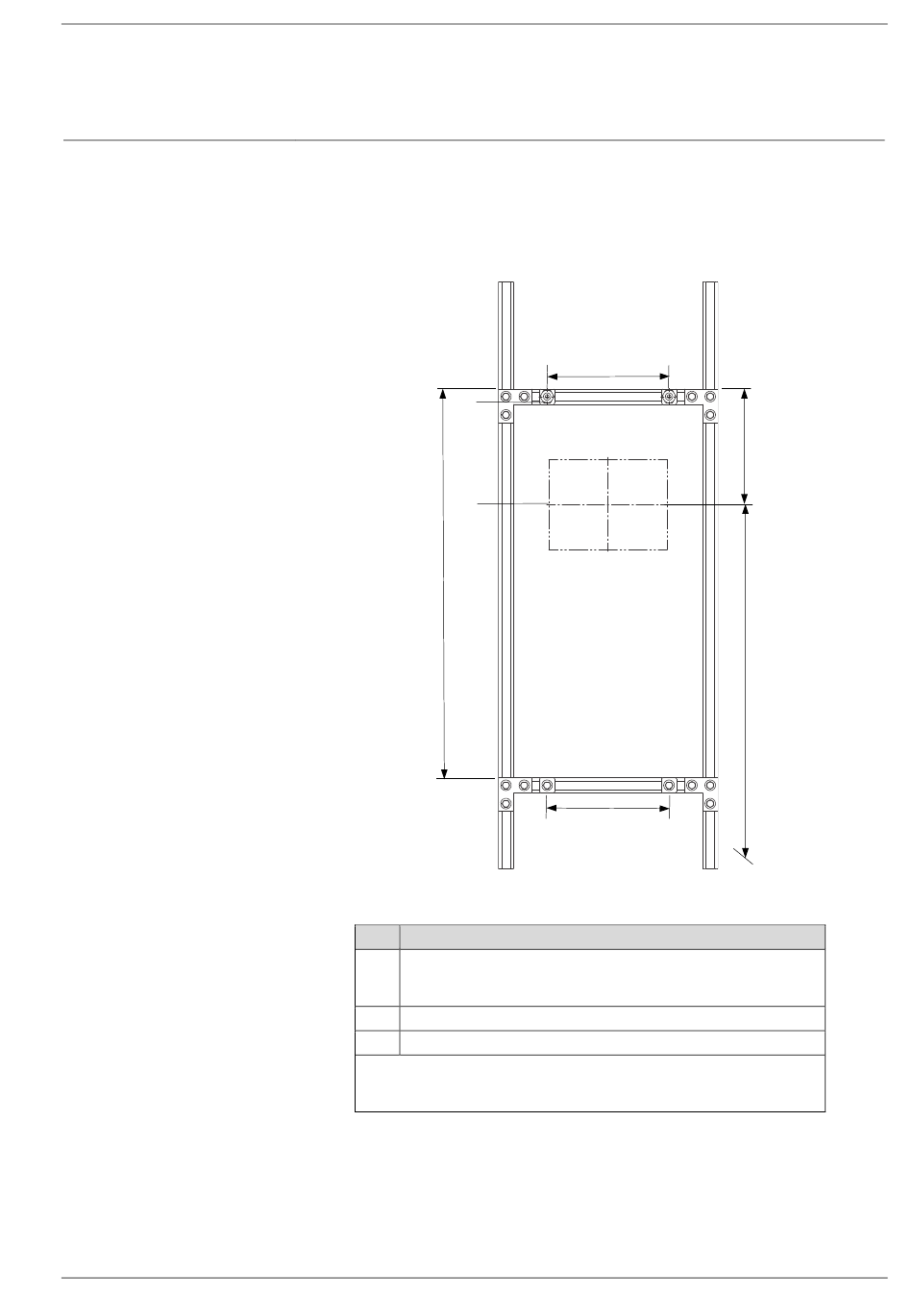

Abbildung 5. Position der Befestigungselemente zur Montage des Raman Rxn5. Abmessungen: mm (in)
Pos. Beschreibung
1 Die Bolzen in den oberen Montagepunkten müssen vollständig
festgezogen werden, damit das Gerät problemlos an der Wand hängen
kann, während die unteren Bolzen festgezogen werden.
2 Mittellinie des Monitors
3 Monitor auf standardmäßiger Sichthöhe positionieren.
Hinweis: Der Rahmen kann auf verschiedene Arten konfiguriert werden, um
die Abstände von 254 x 808 mm (10,00 x 31,80 in) für die Montagepunkte
bereitzustellen.
254 (10,00)
254 (10,00)
A0054450
Raman Rxn5
240 (9,45)
