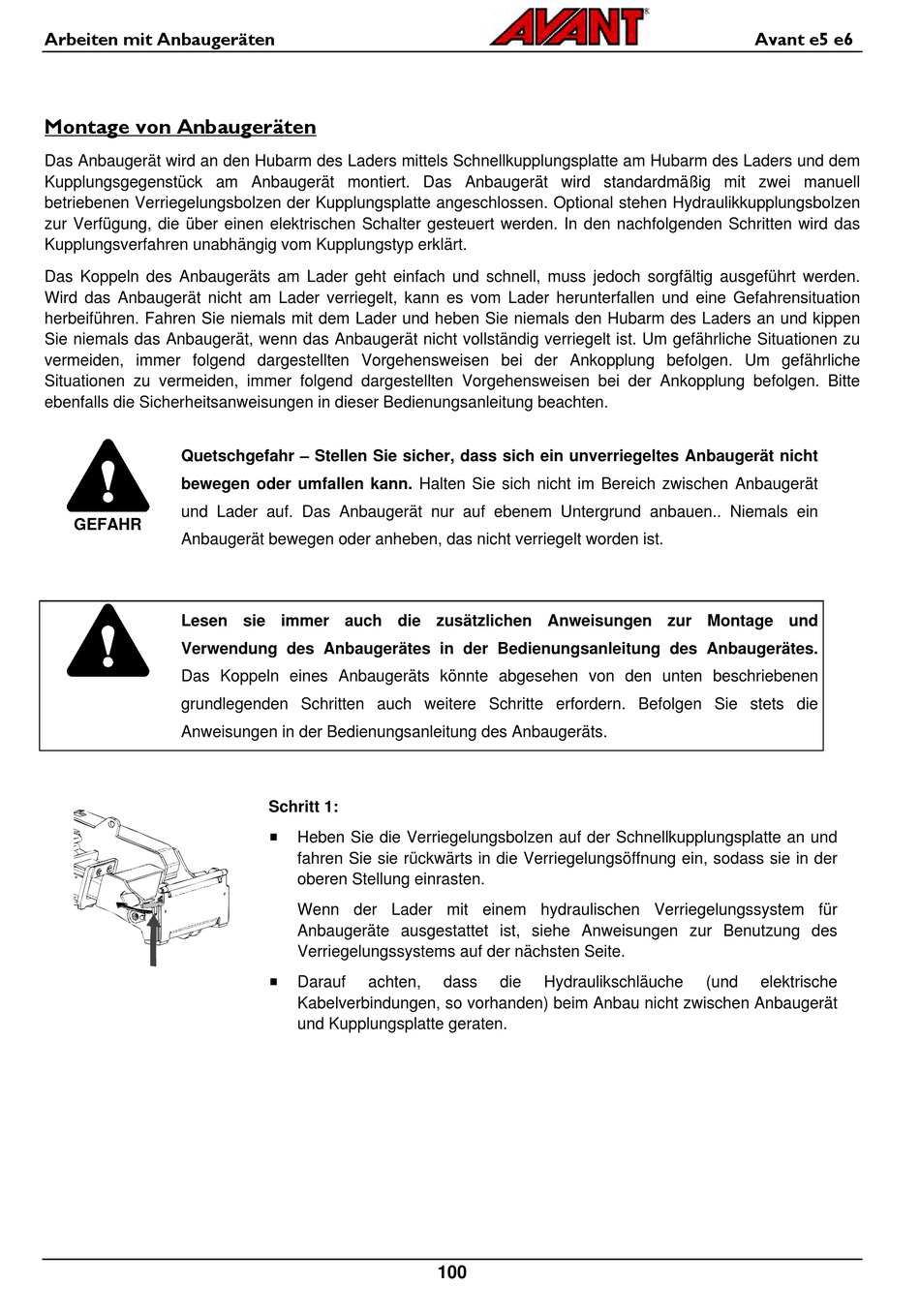

AVANT e5 OPTITEMP Bedienungsanleitung Seite 100

Arbeiten mit Anbaugeräten
Montage von Anbaugeräten
Das Anbaugerät wird an den Hubarm des Laders mittels Schnellkupplungsplatte am Hubarm des Laders und dem
Kupplungsgegenstück am Anbaugerät montiert. Das Anbaugerät wird standardmäßig mit zwei manuell
betriebenen Verriegelungsbolzen der Kupplungsplatte angeschlossen. Optional stehen Hydraulikkupplungsbolzen
zur Verfügung, die über einen elektrischen Schalter gesteuert werden. In den nachfolgenden Schritten wird das
Kupplungsverfahren unabhängig vom Kupplungstyp erklärt.
Das Koppeln des Anbaugeräts am Lader geht einfach und schnell, muss jedoch sorgfältig ausgeführt werden.
Wird das Anbaugerät nicht am Lader verriegelt, kann es vom Lader herunterfallen und eine Gefahrensituation
herbeiführen. Fahren Sie niemals mit dem Lader und heben Sie niemals den Hubarm des Laders an und kippen
Sie niemals das Anbaugerät, wenn das Anbaugerät nicht vollständig verriegelt ist. Um gefährliche Situationen zu
vermeiden, immer folgend dargestellten Vorgehensweisen bei der Ankopplung befolgen. Um gefährliche
Situationen zu vermeiden, immer folgend dargestellten Vorgehensweisen bei der Ankopplung befolgen. Bitte
ebenfalls die Sicherheitsanweisungen in dieser Bedienungsanleitung beachten.
Quetschgefahr – Stellen Sie sicher, dass sich ein unverriegeltes Anbaugerät nicht
bewegen oder umfallen kann. Halten Sie sich nicht im Bereich zwischen Anbaugerät
und Lader auf. Das Anbaugerät nur auf ebenem Untergrund anbauen.. Niemals ein
GEFAHR
Anbaugerät bewegen oder anheben, das nicht verriegelt worden ist.
Lesen sie immer auch die zusätzlichen Anweisungen zur Montage und
Verwendung des Anbaugerätes in der Bedienungsanleitung des Anbaugerätes.
Das Koppeln eines Anbaugeräts könnte abgesehen von den unten beschriebenen
grundlegenden Schritten auch weitere Schritte erfordern. Befolgen Sie stets die
Anweisungen in der Bedienungsanleitung des Anbaugeräts.
Schritt 1:

Heben Sie die Verriegelungsbolzen auf der Schnellkupplungsplatte an und
fahren Sie sie rückwärts in die Verriegelungsöffnung ein, sodass sie in der
oberen Stellung einrasten.
Wenn der Lader mit einem hydraulischen Verriegelungssystem für
Anbaugeräte ausgestattet ist, siehe Anweisungen zur Benutzung des
Verriegelungssystems auf der nächsten Seite.

Darauf achten,
Kabelverbindungen, so vorhanden) beim Anbau nicht zwischen Anbaugerät
und Kupplungsplatte geraten.
100
.
dass die Hydraulikschläuche
Avant e5 e6
(und elektrische
