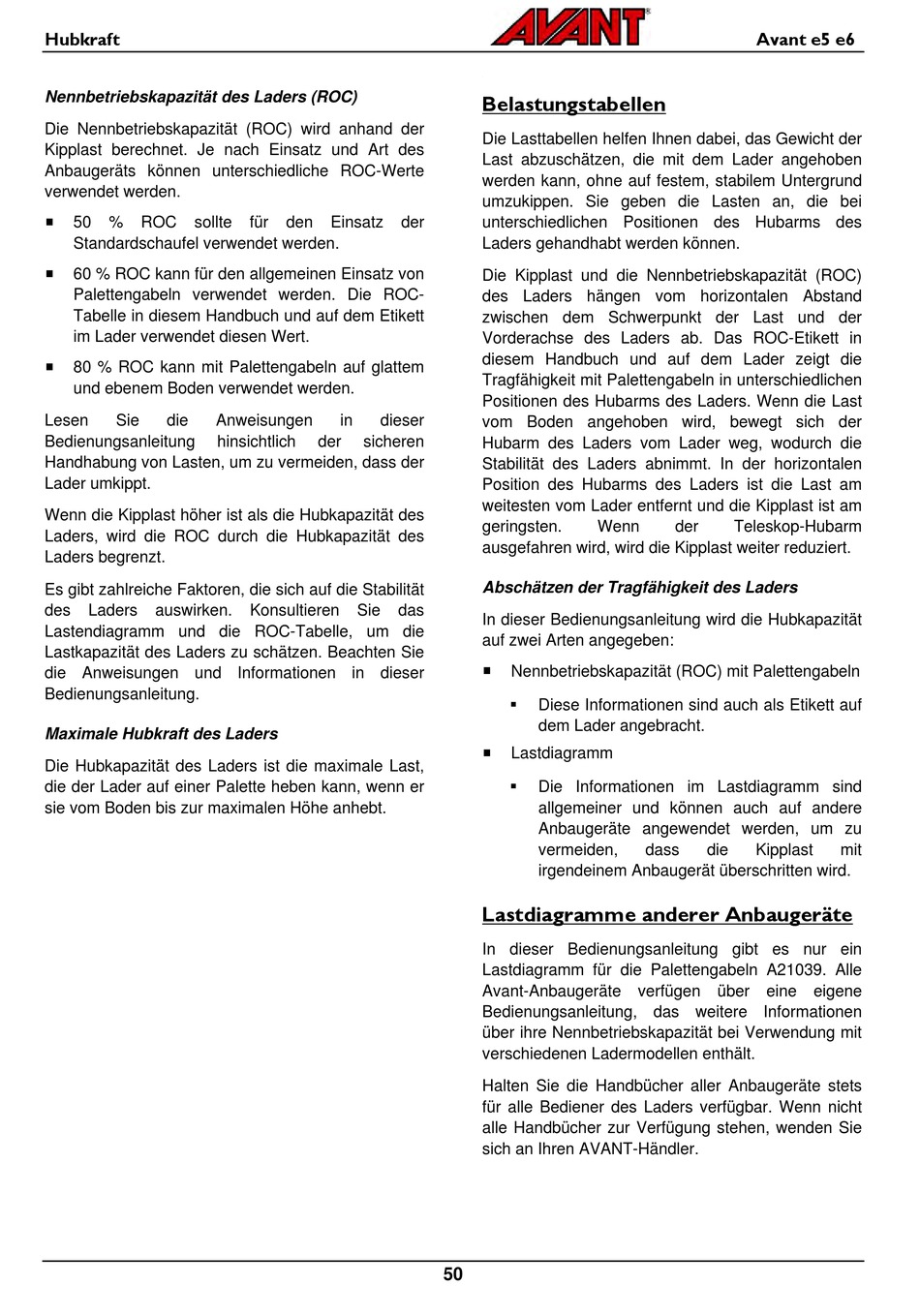

AVANT e5 OPTITEMP Bedienungsanleitung Seite 50

Hubkraft
Nennbetriebskapazität des Laders (ROC)
Die Nennbetriebskapazität (ROC) wird anhand der
Kipplast berechnet. Je nach Einsatz und Art des
Anbaugeräts können unterschiedliche ROC-Werte
verwendet werden.

50 % ROC sollte
Standardschaufel verwendet werden.

60 % ROC kann für den allgemeinen Einsatz von
Palettengabeln verwendet werden. Die ROC-
Tabelle in diesem Handbuch und auf dem Etikett
im Lader verwendet diesen Wert.

80 % ROC kann mit Palettengabeln auf glattem
und ebenem Boden verwendet werden.
Lesen Sie die Anweisungen
Bedienungsanleitung hinsichtlich
Handhabung von Lasten, um zu vermeiden, dass der
Lader umkippt.
Wenn die Kipplast höher ist als die Hubkapazität des
Laders, wird die ROC durch die Hubkapazität des
Laders begrenzt.
Es gibt zahlreiche Faktoren, die sich auf die Stabilität
des Laders auswirken.
Lastendiagramm und die ROC-Tabelle, um die
Lastkapazität des Laders zu schätzen. Beachten Sie
die Anweisungen und Informationen in dieser
Bedienungsanleitung.
Maximale Hubkraft des Laders
Die Hubkapazität des Laders ist die maximale Last,
die der Lader auf einer Palette heben kann, wenn er
sie vom Boden bis zur maximalen Höhe anhebt.
für den Einsatz der
in dieser
der sicheren
Konsultieren Sie das
.
Belastungstabellen
Die Lasttabellen helfen Ihnen dabei, das Gewicht der
Last abzuschätzen, die mit dem Lader angehoben
werden kann, ohne auf festem, stabilem Untergrund
umzukippen. Sie geben die Lasten an, die bei
unterschiedlichen Positionen des Hubarms des
Laders gehandhabt werden können.
Die Kipplast und die Nennbetriebskapazität (ROC)
des Laders hängen vom horizontalen Abstand
zwischen dem Schwerpunkt der Last und der
Vorderachse des Laders ab. Das ROC-Etikett in
diesem Handbuch und auf dem Lader zeigt die
Tragfähigkeit mit Palettengabeln in unterschiedlichen
Positionen des Hubarms des Laders. Wenn die Last
vom Boden angehoben wird, bewegt sich der
Hubarm des Laders vom Lader weg, wodurch die
Stabilität des Laders abnimmt. In der horizontalen
Position des Hubarms des Laders ist die Last am
weitesten vom Lader entfernt und die Kipplast ist am
geringsten. Wenn
ausgefahren wird, wird die Kipplast weiter reduziert.
Abschätzen der Tragfähigkeit des Laders
In dieser Bedienungsanleitung wird die Hubkapazität
auf zwei Arten angegeben:

Nennbetriebskapazität (ROC) mit Palettengabeln

Diese Informationen sind auch als Etikett auf
dem Lader angebracht.

Lastdiagramm

Die Informationen im Lastdiagramm sind
allgemeiner und können auch auf andere
Anbaugeräte angewendet werden, um zu
vermeiden,
irgendeinem Anbaugerät überschritten wird.
Lastdiagramme anderer Anbaugeräte
In dieser Bedienungsanleitung gibt es nur ein
Lastdiagramm für die Palettengabeln A21039. Alle
Avant-Anbaugeräte verfügen über eine eigene
Bedienungsanleitung, das weitere Informationen
über ihre Nennbetriebskapazität bei Verwendung mit
verschiedenen Ladermodellen enthält.
Halten Sie die Handbücher aller Anbaugeräte stets
für alle Bediener des Laders verfügbar. Wenn nicht
alle Handbücher zur Verfügung stehen, wenden Sie
sich an Ihren AVANT-Händler.
