Downloadmodus
Wenn der Frequenzumrichter läuft, können Sie den Firmware-Downloadmodus nicht aktivieren.
Stellen Sie sicher, dass der Frequenzumrichter gestoppt ist und der Notstoppschalter gedrückt wurde.
Dies ist nur eine Vorsichtsmaßnahme, weil alle Firmwareversionen ab 2.xxx Firmware-
Downloadversuche bei laufendem Frequenzumrichter verhindern.
Um den Firmware-Downloadmodus des Frequenzumrichters zu aktivieren, benötigen Sie mindestens
den Zugriffslevel ADVANCED. Nachdem dieser Zugriffslevel verfügbar ist, wählen Sie ausgehend vom
Hauptbildschirm UTILITY (F2) -> TRANSFER (F7) -> SYSTEM (F9). Der Frequenzumrichter wird
dadurch in den Firmware-Downloadmodus geschaltet.
Wenn sich das System im Downloadmodus befindet, melden die LED auf der CIB [mit der
Bezeichnung OBP1 (D1)] und auf den beiden DCB mit der Beschriftung D1 den Firmwaredownload.
Die LED sind zweifarbig und können in unterschiedlicher Geschwindigkeit blinken, um den aktuellen
Status zu melden. Nachstehend werden die möglichen LED-Meldungen beschrieben:
Grün leuchtend – Anwendungsfirmware wird ausgeführt. Das System befindet sich nicht im
Downloadmodus.
Grün mit 0,25 Hz blinkend – Platine befindet sich im Downloadmodus.
Grün mit 0,5 Hz blinkend – Platine befindet sich im Downloadmodus, die neue Firmware wird
gerade in den Flash-Speicher geschrieben.
Herunterladen der Firmware
Nachstehend wird beschrieben, wie Firmware in den PF7000-Frequenzumrichter heruntergeladen wird.
Dies geschieht in zwei Schritten:
Schritt 1: HyperTerminal-Verbindung konfigurieren
HyperTerminal starten
-

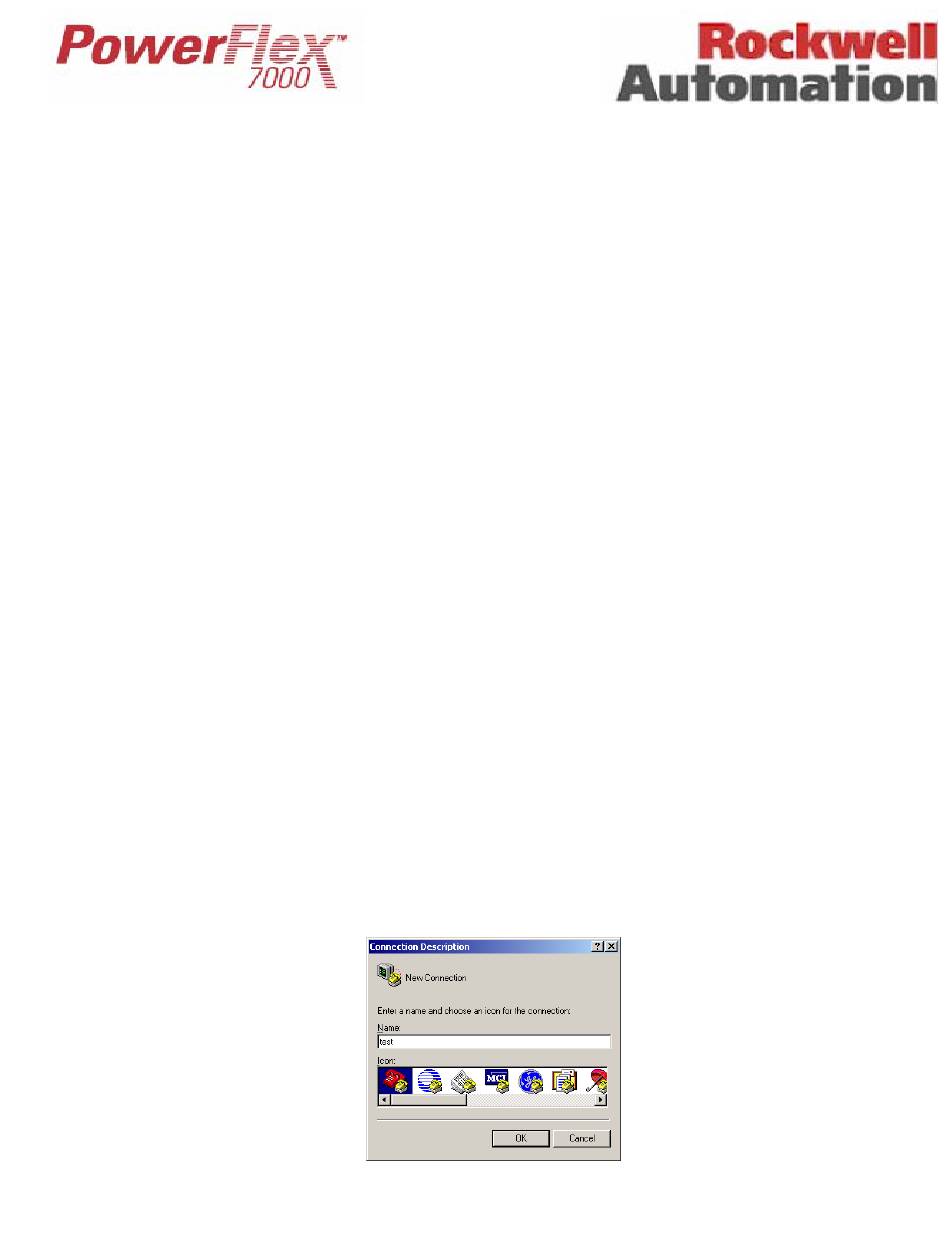

Das Dialogfeld Beschreibung der Verbindung wird angezeigt. Geben Sie einen beliebigen
-
Namen für die Verbindung in das Feld Name ein (siehe unten) und klicken Sie auf OK.
