Montage

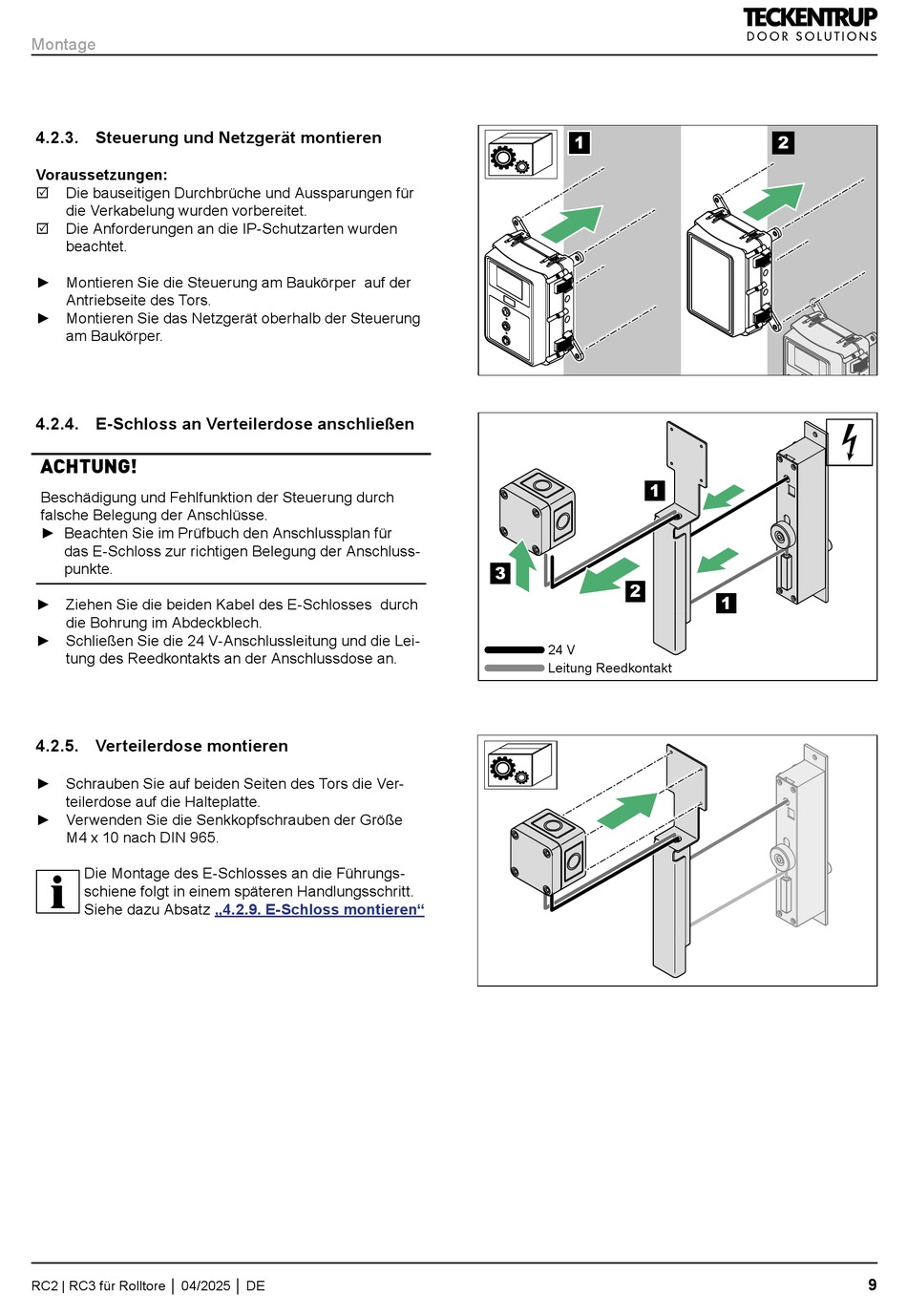

4.2.3. Steuerung und Netzgerät montieren
Voraussetzungen:
Die bauseitigen Durchbrüche und Aussparungen für
5
die Verkabelung wurden vorbereitet.
Die Anforderungen an die IP-Schutzarten wurden
5
beachtet.
► Montieren Sie die Steuerung am Baukörper auf der
Antriebseite des Tors.
► Montieren Sie das Netzgerät oberhalb der Steuerung
am Baukörper.
4.2.4. E-Schloss an Verteilerdose anschließen
ACHTUNG!
Beschädigung und Fehlfunktion der Steuerung durch
falsche Belegung der Anschlüsse.
► Beachten Sie im Prüfbuch den Anschlussplan für
das E-Schloss zur richtigen Belegung der Anschluss-
punkte.
► Ziehen Sie die beiden Kabel des E-Schlosses durch
die Bohrung im Abdeckblech.
► Schließen Sie die 24 V-Anschlussleitung und die Lei-
tung des Reedkontakts an der Anschlussdose an.

4.2.5. Verteilerdose montieren

► Schrauben Sie auf beiden Seiten des Tors die Ver-
teilerdose auf die Halteplatte.
► Verwenden Sie die Senkkopfschrauben der Größe
M4 x 10 nach DIN 965.
Die Montage des E-Schlosses an die Führungs-
schiene folgt in einem späteren Handlungsschritt.
Siehe dazu Absatz
RC2 | RC3 für Rolltore │ 04/2025 │ DE
„4.2.9. E-Schloss montieren"
1
1
3
2
24 V
Leitung Reedkontakt
2
1
9
