Typ 12.1_Seite.indd 1
ED – KB 2 Min.
Schutzart IP20
230V, 50/60 Hz. 21W/12V BS 15s
Einbau- und Bedienungsanleitung
D

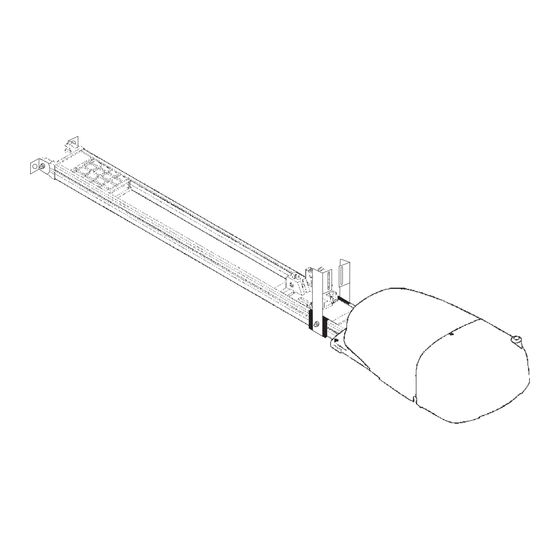

Antriebssystem für Garagentore
Sehr geehrter Kunde,
sollte bei Ihrem Antrieb eine Lichtschranke zum Einsatz kommen, ist folgendes zu beachten: Die Lichtschranke ist, bevor Sie
mit der Inbetriebnahme des Antriebs beginnen, in spannungslosem Zustand komplett zu installieren. Nach Einschalten der Netzspannung müssen Sie
noch 5 Sekunden warten bis Sie mit der Programmierung beginnen können.
Installation and Operating Instructions
GB
Operator system for Garage Doors
Dear Customers,
If your operator system uses a photocell, we would ask you to take the following into account: Before taking your operator
system into service for the first time, please fully install the photocell. Disconnect the photocell from the mains before beginning the installation work
and ensure that all potential electrical sources are eliminated during the work . After switching on the mains power supply, please wait for 5 seconds
before starting any programming.
Notice de montage et d'utilisation
F
Opérateurs pour portes de garage
Cher client,
Si vous utilisez une cellule photoélectrique avec votre opérateur, il vous faut observer les éléments suivants: La cellule photoélectrique doit
étre entiérement installée hors tension avant que vous ne commenciez avec la mise en marche de l'opérateur. Aprés avoir activé la tension du secteur,
vous devez attendre encore 5 secondes jusqu'à ce que vous puissiez commencer avec la programmation.
Montage- en bedieningshandleiding
NL
Aandrijfsysteem voor garagedeuren
Geachte klant,
mocht u bij uw aandrijving een fotocel willen gebruiken, dan moet u het volgende in acht nemen: De fotocel moet , voordat u de
aandrijving in gebruik neemt, in spanningsloze toestand inzijn geheel worden geenstalleerd. Na het inschakelen van de stroom moet u nog 5 seconden
wachten voordat u met de programmering kunt beginnen.
Technische Änderungen vorbehalten
max. 500 N
max. 500 N
12.1
®
29.11.2011 12:26:03
ca. 14 cm/sek.
min. 35 mm
+°C
-°C
Kg
Kg
-20°C – +60°C
ca. 12 kg
TP-12. 1 -12/1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Teckentrup carTeck 12.1
Inhaltszusammenfassung für Teckentrup carTeck 12.1
- Seite 1 12.1 ® Typ 12.1_Seite.indd 1 29.11.2011 12:26:03 ED – KB 2 Min. Schutzart IP20 +°C -°C 230V, 50/60 Hz. 21W/12V BS 15s max. 500 N max. 500 N ca. 14 cm/sek. min. 35 mm -20°C – +60°C ca. 12 kg Einbau- und Bedienungsanleitung Antriebssystem für Garagentore Sehr geehrter Kunde,...
- Seite 2 Inhalte je nach Modell 2 Inhalt Inhalt Anleitung Inhalt Inhalt Inhalte je nach Modell Technische Daten,Technical data,Données techniques, Datos téchnicos Inhalte je nach Modell Inhalte je nach Modell Anleitung Anleitung Anleitung Standard Beschlag Benötigte Werkzeuge Standard Beschlag Standard Beschlag Ø10 Standard Beschlag Standard Beschlag halt...
- Seite 3 Allgemeine Sicherheitshinweise 3 Sicherheitshinweis bitte unbedingt lesen! Bewahren Sie diese Anleitung bitte sorgfältig auf. Sehr geehrter Kunde, wir danken Ihnen, dass Sie sich für diesen Garagentorantrieb entschieden haben. Der Garagentorantrieb darf nur für den automatischen Betrieb von federnausgeglichenen Schwing- und Sektionaltoren im nicht gewerblichen Bereich eingesetzt werden.
-
Seite 4: Wartungshinweis
4 Allgemeine Sicherheitshinweise Batterien und Glühlampen sind von Gewährleistungsansprüchen ausgenommen. Hinweise für den Betrieb des Antriebs: Vor allen Arbeiten am Antrieb ist der Netzstecker zu ziehen. Informieren Sie alle Personen, die die Toranlage be- nutzen über die ordnungsgemäße und sichere Bedienung Die Bestimmungen der EN 13241-1 müssen beachtet werden. - Seite 5 Zusammenbau 5 Hinweis: Bevor die Führungsschiene am Sturz bzw. unter der Decke montiert wird, muss der Führungsschlitten im eingekuppelten Zustand in die Mitte der Führungsschiene geschoben werden. Dieses ist nicht mehr möglich, sobald der Antrieb montiert ist. Achtung: Um Beschädigungen zu vermeiden bitte im Karton vormontieren Ohne große Kraft aufstecken!
- Seite 6 6 Montage Tormitte T o r m i t Einbau des Antriebes in die Garage DT5001-2010D-JT/11/06 - 6 - Einbau des Antriebes in die Garage 90 ° 90 ° Achtung: Um Beschädigung zuvermeiden Achtung: Um Beschädigung zuvermeiden 90 ° 90 ° bitte in Karton vormontieren bitte in Karton vormontieren Wahlweise...
-
Seite 7: Anbringung Der Notentriegelung
Montage 7 Montage an das Tor Tormitte - Schlüsseltaster - Drucktaster Optional Extras - Schlüsseltaster - Drucktaster Drucktaster Schlüsseltaster Wahlweise Notentriegelung unbedingt anbringen ! Anbringung der Wahlweise Notentriegelung unbedingt anbringen ! Notentriegelung Drehrichtung Tor-Auf Ø3 Drehrichtung Drehrichtung Tor-Auf Tor-Auf Ø3 Drehrichtun Sinnvolles Zubehör Tor-Auf... - Seite 8 8 Endanschlag einsetzen Montage Anschlag Torauf. Unbedingt erforderlich !! Montage des Endanschlages für die Torposition Tor-Auf Vor dem Einschaltung der Steuerung !!! Unbedingt erforderlich vor dem Einschalten der Steuerung! Anschlag vormontieren, Nr. 2 mittig auf Nr. 1 kleben, Nr. 1 mit Nr. 3 mittels Schrauben lose verschrauben.
-
Seite 9: Wegeinstellung Und Kraft Lernen
Programmierung 9 Wegeinstellung und Kraft lernen Wegeinstellung und Kraft lernen Achtung! Beim An- bzw. Abklemmen von Leitungen, Tastern, Lichtschranken, Schließkantensicherung 8,2 kOhm usw. unbedingt vorher Steuerung spannungsfrei schalten (Stecker ziehen)! KFZ Birne Betätigungstaster 12 V 21 W BA 15 s 7 6 5 4 3 2 2-Draht-Lichtschranke TF = Taste Funk... -
Seite 10: Progammierung Des Laufweges Starten
10 Lernen der Endlagen und der Kraftbegrenzung Progammierung des Laufweges starten 1 x Taster TL drücken bis gelbe LED Dauerlicht leuchtet ca. 5 Sek. Gelbe LED Dauerlicht Aktivierung der Laufwegeinstellung Taster TS kurz drücken bis gelbe LED blinkt ca.1 Sek. Es blinkt im 1 Sek. - Seite 11 Programmierung Lernen des Torendpunktes Tor-Zu und des Kraftbedarfs 11 Achtung: Die Endlage Tor-Zu ist durch den Metallanschlag begrenzt, siehe Seite 8! Der Endanschlag muss unbedingt montiert sein! 5 Endlage Tor-Zu bestätigen und das Lernen der Weg- und Kraftdaten starten. Taster TL so lange drücken bis Tor sich bewegt! ca.
-
Seite 12: Löschen Aller Eingelernter Handsenderkanäle
12 Programmierung Funk 868 MHz. Ausrichtung der Antenne wie Bild. Maximale Anzahl von speicherbaren Kanälen = 16 Stück. Einlernen des 1. Kanal für die Betätigung des Garagentorantriebes Taste TF drücken (ca. 5 sec.) bis zum Dauerleuchten LED rot Gewählter Kanal des Handsenders drücken, LED rot blinkt schnell zur Bestätigung Einlernen des 2. -
Seite 13: Garantiekarte
vorgenommen werden. (Überprüfung monatlich). Bitte unbedingt EN 12635 und EN 13241-1 beachten! Sicherheitshinweis Programmierung und Garantiekarte 13 Funksystem siehe Funkbeschreibung letzte Seite !! Sicherheitseinrichtungen: Wenn die Antriebsleistung so eingestellt ist, dass an der Torkante bzw. den Scherstellen der Garagentor-Anlage eine Funk testen Krafteinwirkung von mehr als 150 N entsteht, bevor die Abschaltung erfolgt , muss gemäß... -
Seite 14: Bestätigen Der Teilöffnungsposition
14 Programmierung der Teilöffnungsposition Bitte fahren Sie das Tor durch Betätigen der TS Taste (2 mal betätigen) in die gewünschte Position. Taste TL drücken (ca. 5 sec.) bis zum Dauerleuchten LED gelb . Kurz Taste TL unterbrechen. Taste TL erneut drücken (ca. 5 sec.) bis zum Dauerleuchten LED rot. Kurz Taste TL unterbrechen. -
Seite 15: Einschalten Soft-Start - Soft-Stopp Lang
Programmierung des Soft Start/Stopp lang 15 Taste TL drücken (ca. 5 sec.) bis zum Dauerleuchten LED gelb. Kurz Taste TL unterbrechen. Taste TL erneut drücken (ca. 5 sec.) bis zum Dauerleuchten LED rot. Jetzt noch Taste TL 2 mal kurz drücken, rote und gelbe LED blinken. Taste TS drücken (ca. - Seite 16 16 Programmierung Rückstellung auf Werkseinstellung Achtung! Beim An- bzw. Abklemmen von Leitungen, Tastern, Lichtschranken usw. unbedingt vorher Steuerung spannungsfrei schalten (Stecker ziehen)! TF = Taste Funk frei = 9 = geschlossen Notaus Brücke potentialfrei = 8 Komplettreversierung Notaus Brücke potentialfrei = 7 = offen Lichtschranke Brücke = 6 Lichtschranke Brücke 0 V Masse = 5...
-
Seite 17: Eg-Konformitätserklärung
Verantwortung, dass die erklären in alleiniger Verantwortung, dass die nachfolgenden genannten Produkte, nachfolgenden genannten Produkte, CarTeck 12.1 CarTeck 12.1 auf die sich diese Erklärung bezieht, mit folgen- auf die sich diese Erklärung bezieht, mit folgen- den Normen und Richtlinien übereinstimmt oder den Normen und Richtlinien übereinstimmt oder...
