Montage
Das E-Schloss funktioniert korrekt, wenn nach
dem Auslösen der Torbewegung ein deutliches
Klick-Geräusch hörbar ist und der Sicherungs-
bolzen komplett in das E-Schloss eingezogen
wird.
Nach dem Stillstand des Tors wird der Siche-
rungsbolzen wieder ausgefahren, um das Tor zu
verriegeln.

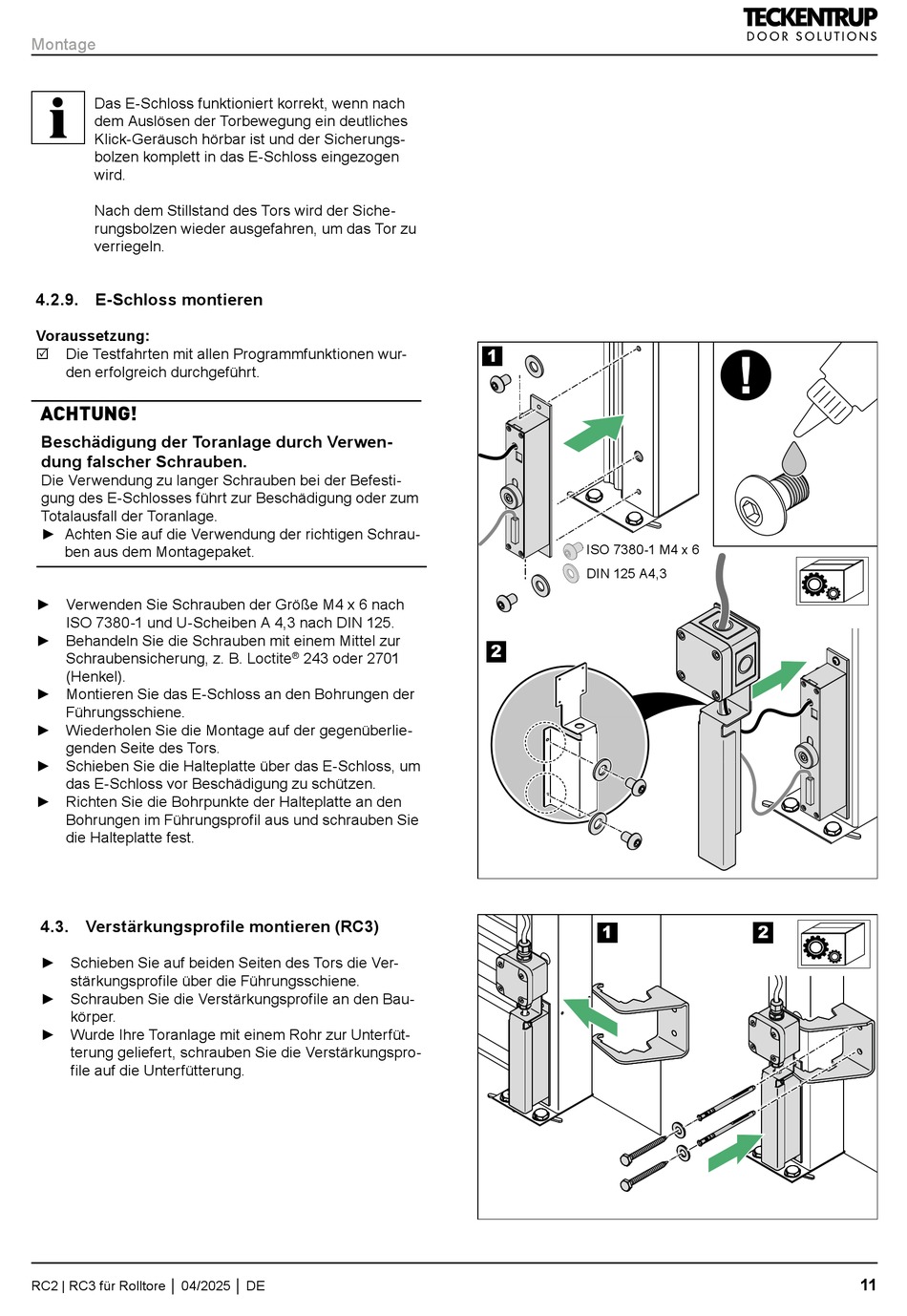

4.2.9. E-Schloss montieren

Voraussetzung:
Die Testfahrten mit allen Programmfunktionen wur-
5
den erfolgreich durchgeführt.
ACHTUNG!
Beschädigung der Toranlage durch Verwen-
dung falscher Schrauben.
Die Verwendung zu langer Schrauben bei der Befesti-
gung des E-Schlosses führt zur Beschädigung oder zum
Totalausfall der Toranlage.
► Achten Sie auf die Verwendung der richtigen Schrau-
ben aus dem Montagepaket.
► Verwenden Sie Schrauben der Größe M4 x 6 nach
ISO 7380-1 und U-Scheiben A 4,3 nach DIN 125.
► Behandeln Sie die Schrauben mit einem Mittel zur
Schraubensicherung, z. B. Loctite
(Henkel).
► Montieren Sie das E-Schloss an den Bohrungen der
Führungsschiene.
► Wiederholen Sie die Montage auf der gegenüberlie-
genden Seite des Tors.
► Schieben Sie die Halteplatte über das E-Schloss, um
das E-Schloss vor Beschädigung zu schützen.
► Richten Sie die Bohrpunkte der Halteplatte an den
Bohrungen im Führungsprofil aus und schrauben Sie
die Halteplatte fest.
4.3. Verstärkungsprofile montieren (RC3)
► Schieben Sie auf beiden Seiten des Tors die Ver-
stärkungsprofile über die Führungsschiene.
► Schrauben Sie die Verstärkungsprofile an den Bau-
körper.
► Wurde Ihre Toranlage mit einem Rohr zur Unterfüt-
terung geliefert, schrauben Sie die Verstärkungspro-
file auf die Unterfütterung.
