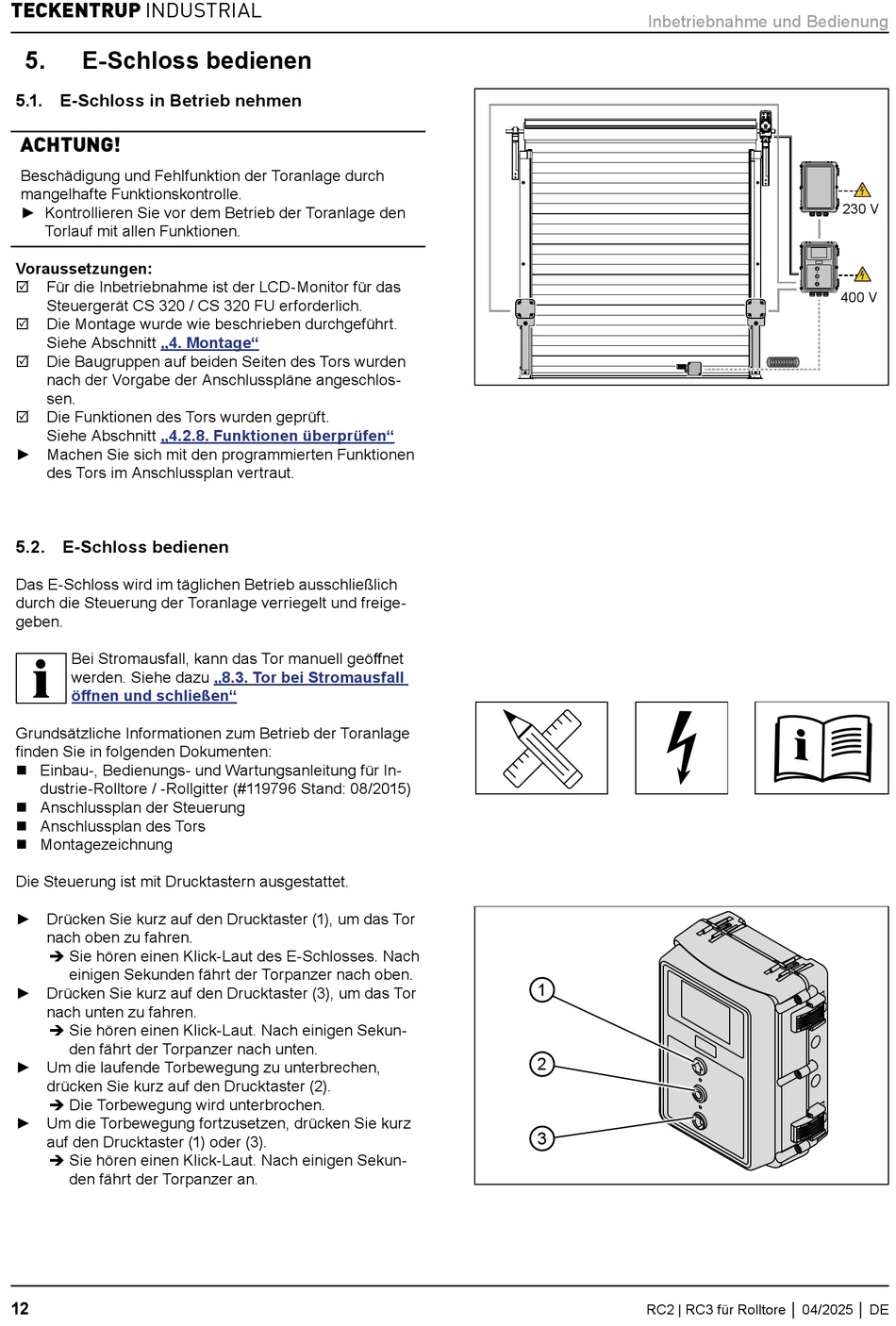

5.

E-Schloss bedienen

5.1. E-Schloss in Betrieb nehmen

ACHTUNG!
Beschädigung und Fehlfunktion der Toranlage durch
mangelhafte Funktionskontrolle.
► Kontrollieren Sie vor dem Betrieb der Toranlage den
Torlauf mit allen Funktionen.
Voraussetzungen:
Für die Inbetriebnahme ist der LCD-Monitor für das
5
Steuergerät CS 320 / CS 320 FU erforderlich.
Die Montage wurde wie beschrieben durchgeführt.
5
Siehe Abschnitt „4. Montage"
Die Baugruppen auf beiden Seiten des Tors wurden
5
nach der Vorgabe der Anschlusspläne angeschlos-
sen.
Die Funktionen des Tors wurden geprüft.
5
Siehe Abschnitt „4.2.8. Funktionen überprüfen"
► Machen Sie sich mit den programmierten Funktionen
des Tors im Anschlussplan vertraut.
5.2. E-Schloss bedienen
Das E-Schloss wird im täglichen Betrieb ausschließlich
durch die Steuerung der Toranlage verriegelt und freige-
geben.
Bei Stromausfall, kann das Tor manuell geöffnet
werden. Siehe dazu
öffnen und schließen"
Grundsätzliche Informationen zum Betrieb der Toranlage
finden Sie in folgenden Dokumenten:
„ Einbau-, Bedienungs- und Wartungsanleitung für In-
dustrie-Rolltore / -Rollgitter (#119796 Stand: 08/2015)
„ Anschlussplan der Steuerung
„ Anschlussplan des Tors
„ Montagezeichnung
Die Steuerung ist mit Drucktastern ausgestattet.
► Drücken Sie kurz auf den Drucktaster (1), um das Tor
nach oben zu fahren.
 Sie hören einen Klick-Laut des E-Schlosses. Nach
einigen Sekunden fährt der Torpanzer nach oben.
► Drücken Sie kurz auf den Drucktaster (3), um das Tor
nach unten zu fahren.
 Sie hören einen Klick-Laut. Nach einigen Sekun-
den fährt der Torpanzer nach unten.
► Um die laufende Torbewegung zu unterbrechen,
drücken Sie kurz auf den Drucktaster (2).
 Die Torbewegung wird unterbrochen.
► Um die Torbewegung fortzusetzen, drücken Sie kurz
auf den Drucktaster (1) oder (3).
 Sie hören einen Klick-Laut. Nach einigen Sekun-
den fährt der Torpanzer an.
12
„8.3. Tor bei Stromausfall
Inbetriebnahme und Bedienung
1
2
3
RC2 | RC3 für Rolltore │ 04/2025 │ DE
230 V
400 V
