TECKENTRUP INDUSTRIAL

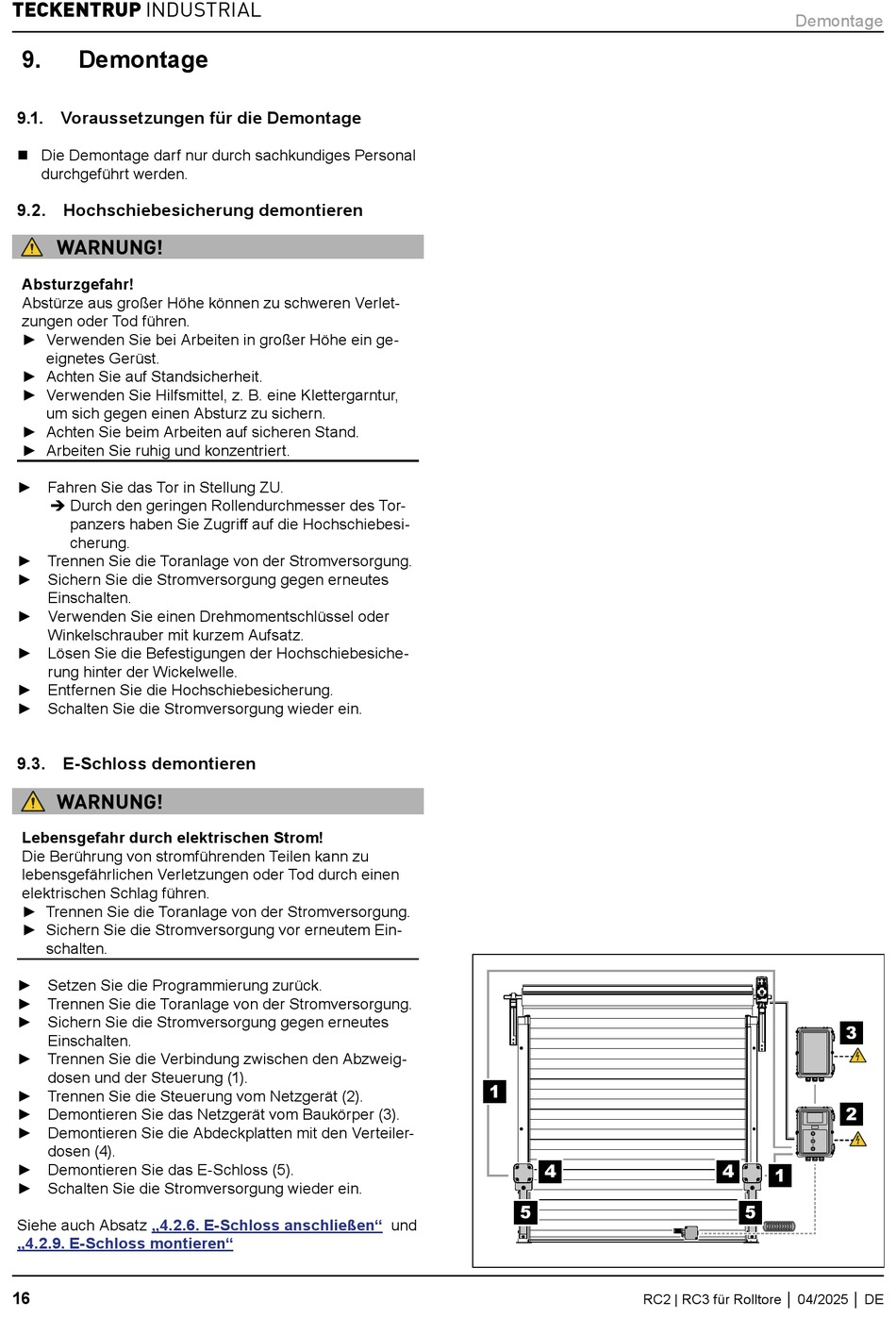

9.

Demontage

9.1. Voraussetzungen für die Demontage
„ Die Demontage darf nur durch sachkundiges Personal
durchgeführt werden.

9.2. Hochschiebesicherung demontieren

WARNUNG!
Absturzgefahr!
Abstürze aus großer Höhe können zu schweren Verlet-
zungen oder Tod führen.
► Verwenden Sie bei Arbeiten in großer Höhe ein ge-
eignetes Gerüst.
► Achten Sie auf Standsicherheit.
► Verwenden Sie Hilfsmittel, z. B. eine Klettergarntur,
um sich gegen einen Absturz zu sichern.
► Achten Sie beim Arbeiten auf sicheren Stand.
► Arbeiten Sie ruhig und konzentriert.
► Fahren Sie das Tor in Stellung ZU.
 Durch den geringen Rollendurchmesser des Tor-
panzers haben Sie Zugriff auf die Hochschiebesi-
cherung.
► Trennen Sie die Toranlage von der Stromversorgung.
► Sichern Sie die Stromversorgung gegen erneutes
Einschalten.
► Verwenden Sie einen Drehmomentschlüssel oder
Winkelschrauber mit kurzem Aufsatz.
► Lösen Sie die Befestigungen der Hochschiebesiche-
rung hinter der Wickelwelle.
► Entfernen Sie die Hochschiebesicherung.
► Schalten Sie die Stromversorgung wieder ein.

9.3. E-Schloss demontieren

WARNUNG!
Lebensgefahr durch elektrischen Strom!
Die Berührung von stromführenden Teilen kann zu
lebensgefährlichen Verletzungen oder Tod durch einen
elektrischen Schlag führen.
► Trennen Sie die Toranlage von der Stromversorgung.
► Sichern Sie die Stromversorgung vor erneutem Ein-
schalten.
► Setzen Sie die Programmierung zurück.
► Trennen Sie die Toranlage von der Stromversorgung.
► Sichern Sie die Stromversorgung gegen erneutes
Einschalten.
► Trennen Sie die Verbindung zwischen den Abzweig-
dosen und der Steuerung (1).
► Trennen Sie die Steuerung vom Netzgerät (2).
► Demontieren Sie das Netzgerät vom Baukörper (3).
► Demontieren Sie die Abdeckplatten mit den Verteiler-
dosen (4).
► Demontieren Sie das E-Schloss (5).
► Schalten Sie die Stromversorgung wieder ein.
Siehe auch Absatz „4.2.6. E-Schloss anschließen"
„4.2.9. E-Schloss montieren"
16
1
4
5
und
Demontage
4
1
5
RC2 | RC3 für Rolltore │ 04/2025 │ DE
3
2
