TECKENTRUP INDUSTRIAL
3.

Produktbeschreibung

3.1. Hochschiebesicherung Beschreibung

Die Hochschiebesicherung bietet einen mechanischen
Schutz gegen das Hochschieben des Tors.
Bei Rolltoren in der Ausführung 4020 Aluminium wird die
Schutzfunktion durch ein Vierkantrohr erreicht, das auf
Höhe der Konsole an den Sturz des Baukörpers ge-
schraubt wird.
Wird das Tor mit manueller Kraft von unten nach oben
gedrückt, faltet sich der Torpanzer unterhalb des Vier-
kantrohrs und wird durch das Vierkantrohr blockiert. Der
Torpanzer kann nicht mehr weiter nach oben gedrückt
werden.
Für Rolltore in der Ausführung ThermoTeck ist diese zu-
sätzliche Ausstattung nicht erforderlich.
Die Hochschiebesicherung muss bereits während
der Montage des Tors montiert werden.

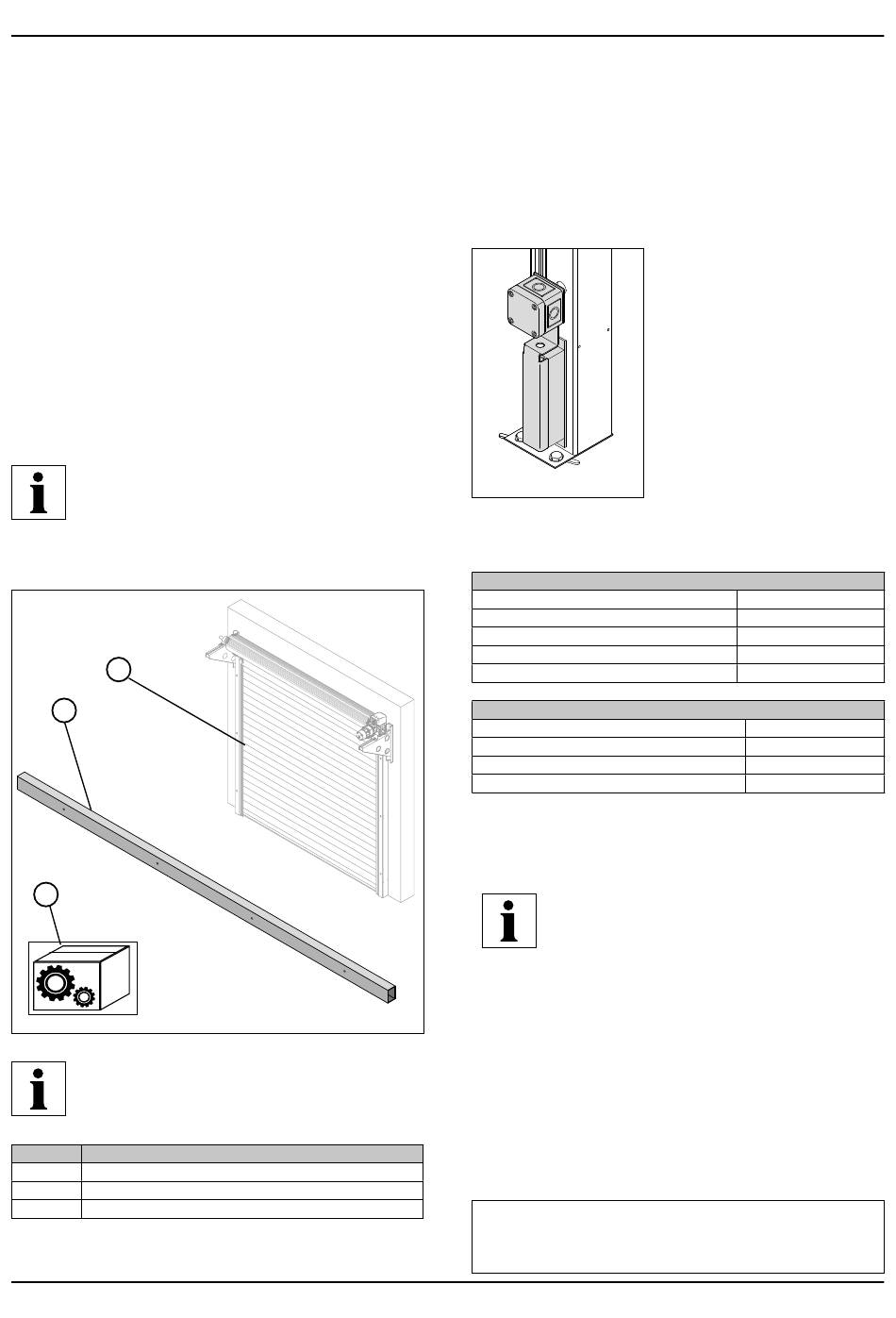

3.1.1. Hochschiebesicherung Übersicht
1
2
M
Das Vierkantrohr (2) wird nur für Tore mitgeliefert,
die an den Führungsschienen nicht unterfüttert
werden. Einzelheiten entnehmen Sie der Montage-
zeichnung.
Position Bezeichnung
1 Toranlage*
2 Vierkantrohr 60 x 30 mm
M Montagematerial**
6

3.2. E-Schloss Beschreibung

Die Sicherheitsausstattung nach dem Standard RC2
und RC3 (RC = Resistance Class) bietet Schutz gegen
unbefugtes Öffnen des Rolltors und Rollgitters. Eine
nachträgliche Ausrüstung des Tors ist nicht möglich.

3.2.1. Technische Daten

Netzteil
Betriebsspannung
Maximale Stromaufnahme
Schutzart
Maße
Gewicht
Elektroschloss
Betriebsspannung
Maximale Stromaufnahme
Minimale Umgebungstemperatur
Maximale Umgebungstemperatur
3.2.2. Zusätzliche Hinweise
Am Steuergerät CS 320 / CS 320 FU wird der
Eingang 1 durch das E-Schloss belegt. Aus die-
sem Grund ist es nicht möglich, eine BMA-Funk-
tion (BMA = Brandmeldeanlage) oder Zwischen-
positionen aufzuschalten.
* Inhalt des Lieferumfangs für das Standardtor ist nicht Be-
standteil dieser Anleitung
** Inhalt gemäß torspezifischer Zeichnung
RC2 | RC3 für Rolltore │ 04/2025 │ DE
Produktbeschreibung
Beim E-Schloss übernimmt die
Torsteuerung elektronisch die
Funktionen zum Sperren und
Entriegeln der Torsicherung.
Die Torsteuerung ist mit dem E-
Schloss über eine Steuerleitung
verbunden.
Das Tor wird beim Verriegeln
durch Verriegelungsbolzen ge-
sichert. Die Sicherungsbolzen
werden in die Führungsprofile
geschoben.
230 V AC
215 x 275 x 190 mm
24 V DC
1.200 mA
650 mA
IP 65
1.050 g
- 10 C
O
+ 55 C
O
