4.

Montage

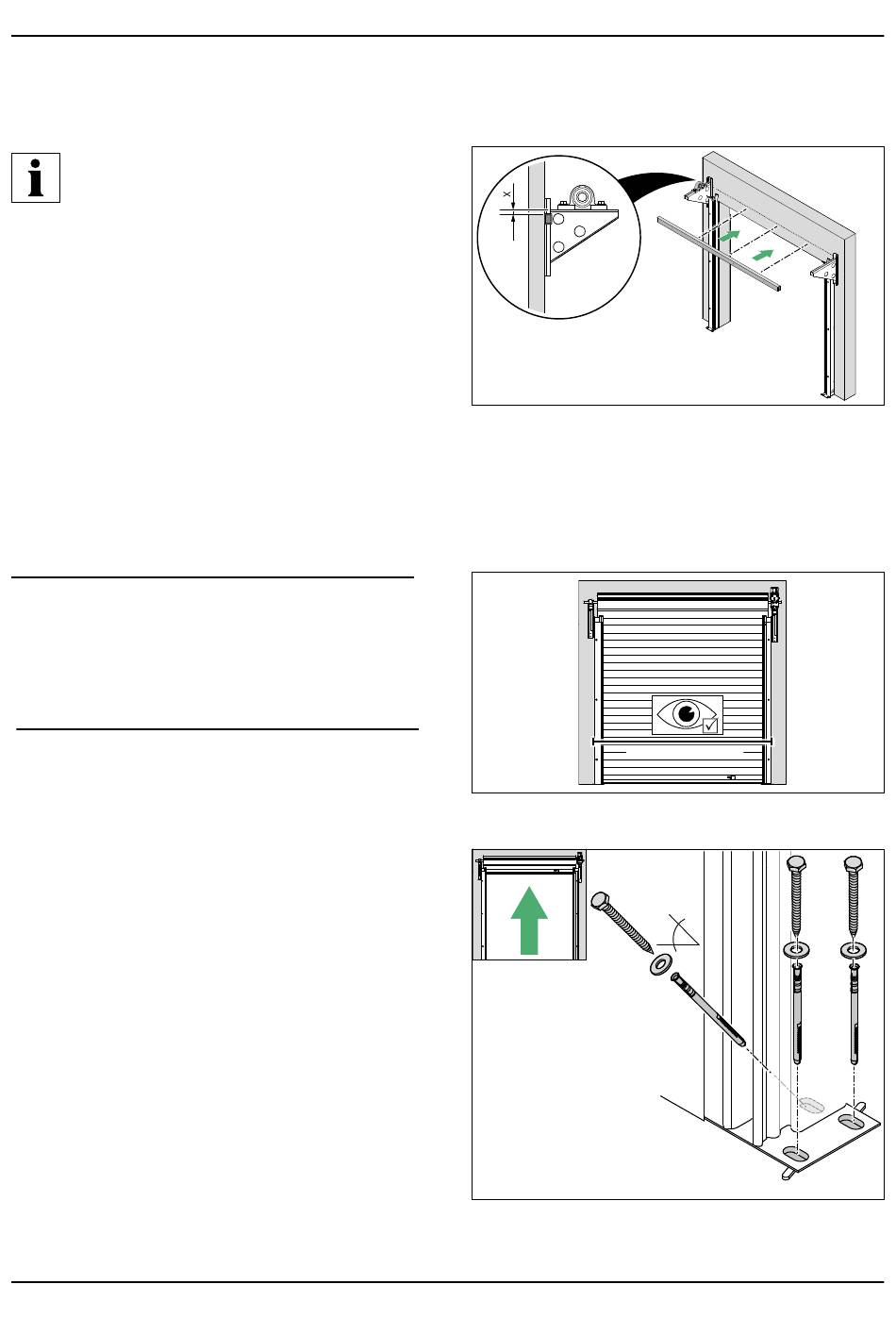

4.1. Hochschiebesicherung montieren

Die Hochschiebesicherung muss während des
Toraufbaus am Baukörper montiert werden. Eine
nachträgliche Montage ist nicht möglich.
► Entnehmen Sie der torspezifischen Zeichnung den
Abstand (X) der Hochschiebesicherung zur Oberkan-
te der Konsole.
► Markieren Sie die Bohrpunkte am Sturz.
► Setzen Sie die Bohrungen.
► Verschrauben Sie die Hochschiebesicherung am
Sturz.
► Setzen Sie die Montage des Tors fort, wie in der
Hauptanleitung beschrieben.
 Beachten Sie die torspezifische Zeichnung.
 Siehe auch Einbau-, Bedienungs- und Wartungsanlei-
tung für Industrie-Rolltore / -Rollgitter.

4.2. E-Schloss montieren

4.2.1. Einbaumaße kontrollieren
ACHTUNG!
Beschädigung und Fehlfunktion der Toranlage durch
fehlerhafte Montage der Führungsschienen.
► Beachten Sie die Montagezeichnung zur Ermittlung
der korrekten Einbaumaße.
► Halten Sie die vorgegebenen Einbaumaße aus der
Montagezeichnung genau ein.
► Prüfen Sie die korrekten Außenmaße der Führungs-
schienen (x) mit Hilfe der Montagezeichnung.
► Bei abweichenden Maßen korrigieren Sie die Position
der Führungsschienen am Baukörper.
4.2.2. Führungsprofile im Boden verankern
► Öffnen Sie das Tor manuell mit der Nothandkette
oder Handkurbel, um den Bohrpunkt innerhalb des
Führungsprofils zu erreichen.
► Verschrauben Sie die Bodenplatte der Führungs-
schiene an den drei Bohrpunkten mit dem Unter-
grund.
► Wiederholen Sie den Vorgang auf der gegenüberlie-
genden Seite des Tors.
► Schließen Sie das Tor manuell mit der Nothandkette
oder Handkurbel.
8
X
RC2 | RC3 für Rolltore │ 04/2025 │ DE
Montage
