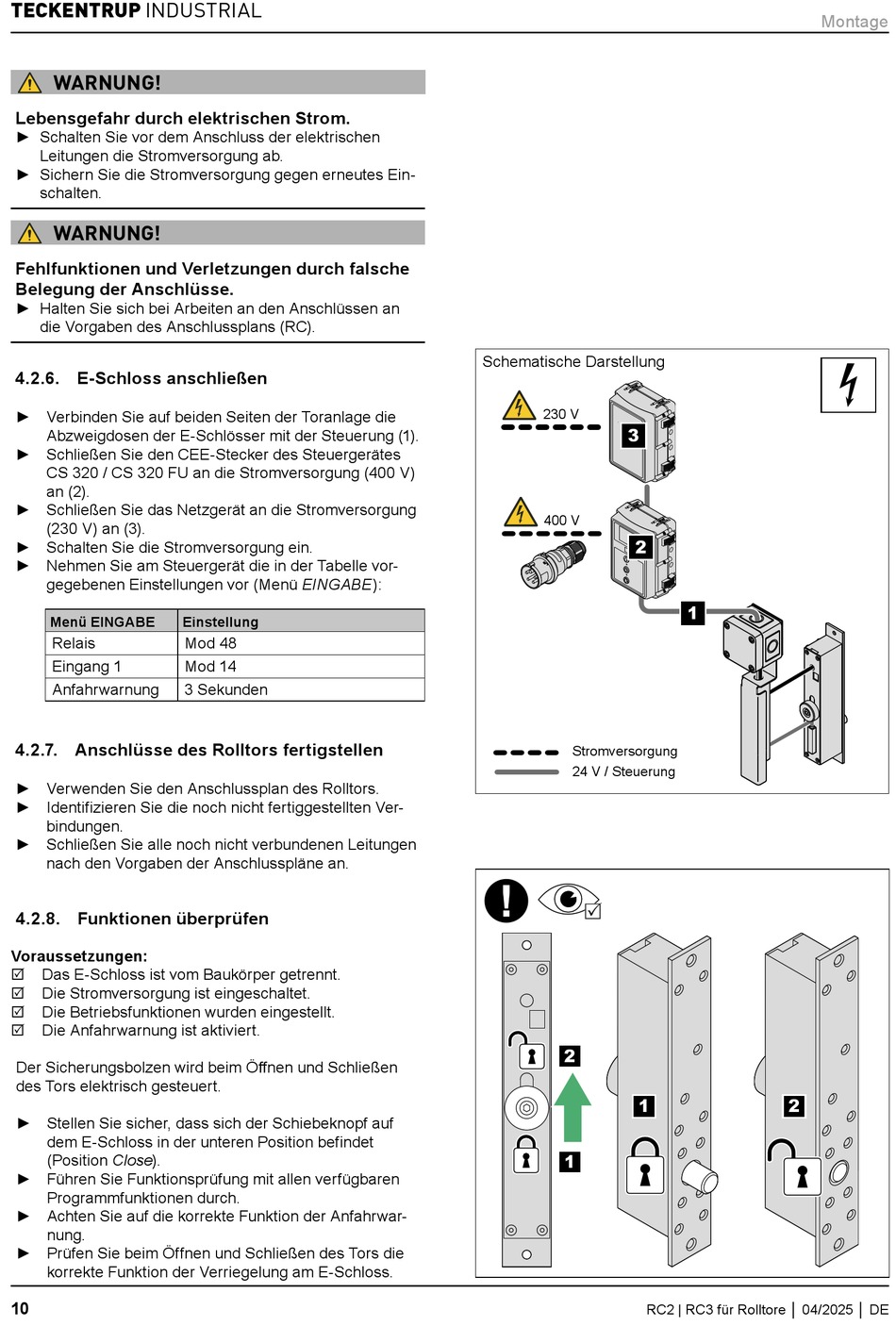

TECKENTRUP INDUSTRIAL
WARNUNG!
Lebensgefahr durch elektrischen Strom.
► Schalten Sie vor dem Anschluss der elektrischen
Leitungen die Stromversorgung ab.
► Sichern Sie die Stromversorgung gegen erneutes Ein-
schalten.
WARNUNG!
Fehlfunktionen und Verletzungen durch falsche
Belegung der Anschlüsse.
► Halten Sie sich bei Arbeiten an den Anschlüssen an
die Vorgaben des Anschlussplans (RC).
4.2.6. E-Schloss anschließen
► Verbinden Sie auf beiden Seiten der Toranlage die
Abzweigdosen der E-Schlösser mit der Steuerung (1).
► Schließen Sie den CEE-Stecker des Steuergerätes
CS 320 / CS 320 FU an die Stromversorgung (400 V)
an (2).
► Schließen Sie das Netzgerät an die Stromversorgung
(230 V) an (3).
► Schalten Sie die Stromversorgung ein.
► Nehmen Sie am Steuergerät die in der Tabelle vor-
gegebenen Einstellungen vor (Menü EINGABE):
Menü EINGABE
Relais
Eingang 1
Anfahrwarnung
4.2.7. Anschlüsse des Rolltors fertigstellen
► Verwenden Sie den Anschlussplan des Rolltors.
► Identifizieren Sie die noch nicht fertiggestellten Ver-
bindungen.
► Schließen Sie alle noch nicht verbundenen Leitungen
nach den Vorgaben der Anschlusspläne an.
4.2.8. Funktionen überprüfen
Voraussetzungen:
Das E-Schloss ist vom Baukörper getrennt.
5
Die Stromversorgung ist eingeschaltet.
5
Die Betriebsfunktionen wurden eingestellt.
5
Die Anfahrwarnung ist aktiviert.
5
Der Sicherungsbolzen wird beim Öffnen und Schließen
des Tors elektrisch gesteuert.
► Stellen Sie sicher, dass sich der Schiebeknopf auf
dem E-Schloss in der unteren Position befindet
(Position Close).
► Führen Sie Funktionsprüfung mit allen verfügbaren
Programmfunktionen durch.
► Achten Sie auf die korrekte Funktion der Anfahrwar-
nung.
► Prüfen Sie beim Öffnen und Schließen des Tors die
korrekte Funktion der Verriegelung am E-Schloss.
10
Einstellung
Mod 48
Mod 14
3 Sekunden
Schematische Darstellung
230 V
3
400 V
2
Stromversorgung
24 V / Steuerung
2
1
1
RC2 | RC3 für Rolltore │ 04/2025 │ DE
Montage
1
2
